在建筑設計和施工中，CAD軟件是不可或缺的工具，它提供了一種可視化的方式來表達設計意圖，其中剖面圖和立面圖是兩種常見的圖形表示方式，它們在表達建筑空間和結構方面各有側重。，剖面圖通常展示建筑物的垂直方向，即從地面到屋頂或天花板的剖切視圖，它強調了建筑的結構和內部空間布局，幫助設計師和客戶理解建筑的高度和樓層功能，剖面圖可以清晰地顯示墻體、梁、柱等結構元素，以及它們之間的連接關系，對于評估建筑的承重能力和穩定性至關重要。，與剖面圖不同，立面圖則專注于建筑物的水平方向，即從一側到另一側的透視圖，它展示了建筑的外觀和與周圍環境的互動，包括窗戶、門、陽臺和其他外部特征，立面圖有助于傳達建筑的風格和外觀特征，同時也能展示建筑與周邊環境的關系。，剖面圖和立面圖雖然都用于表達建筑設計，但它們關注的維度不同，剖面圖更注重結構的強度和穩定性，而立面圖則更注重建筑的美學和與環境的協調。

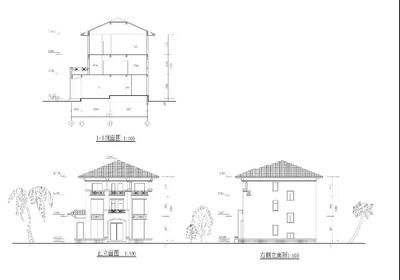

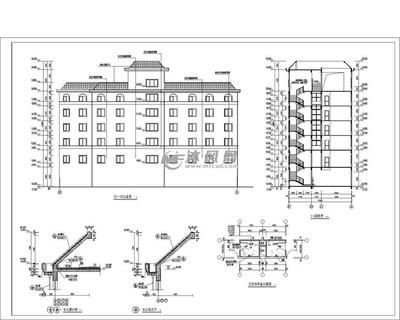

剖面圖與立面圖的區別

在建筑設計和工程制圖中，剖面圖和立面圖是兩種常見的圖紙類型，它們各自有不同的用途和表現形式。以下是它們的主要區別：

定義

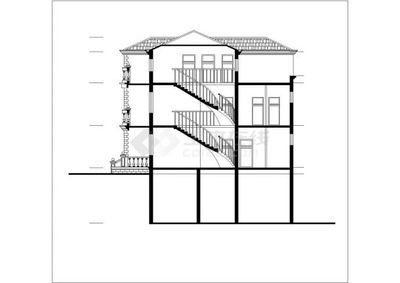

• 剖面圖：剖面圖是通過對建筑物或結構進行垂直切割，并展示其內部結構和構造的圖紙。它通常沿著特定的切割線繪制，可以顯示建筑物或結構的墻體、地板、梁柱、樓梯、管道等內部構造和布局。
• 立面圖：立面圖是從建筑物或結構的某一側面或多個側面繪制的平面圖。它通常以垂直方向?yàn)橹?，展示了建筑物或結構的外觀、形狀、尺寸、窗戶、門、立柱等細節。立面圖可以顯示建筑物或結構的外觀特征，如墻面裝飾、立面布局和建筑風格等，并提供了一個立體感的視圖。

表現內容

• 剖面圖：剖面圖主要反映建筑內部的結構構造、垂直方向的分層情況、各層樓地面、屋頂?shù)臉?gòu)造及相關尺寸、標高等。它能夠展示建筑物內部的復雜結構和細節，如樓梯、管道、梁柱等。
• 立面圖：立面圖主要反映建筑物的外觀特征，包括墻面裝飾、立面布局和建筑風格等。它展示了建筑物的外部形態和細節，如窗戶、門、立柱等。

制作方法

• 剖面圖：剖面圖通常是通過在建筑物或結構的某個位置進行垂直切割，然后將切割后的內部結構投影到平面上繪制而成。它可以展示建筑物內部的復雜結構和細節。
• 立面圖：立面圖是通過從建筑物或結構的某一側面進行投影繪制而成。它可以展示建筑物的外部形態和細節。

應用場景

• 剖面圖：剖面圖常用于建筑設計、工程制圖、地質學、醫學等領域。在建筑設計中，剖面圖可以展示建筑物的結構和布局；在工程中，剖面圖可以顯示設備的內部構造；在地質學中，剖面圖可以揭示地層的組成和分布；在醫學中，剖面圖可以展示人體器官的位置和結構。
• 立面圖：立面圖主要用于建筑設計和施工中，用于展示建筑物的外觀特征和細節。它可以幫助設計師和施工人員更好地理解和實現設計意圖。

通過以上對比，可以看出剖面圖和立面圖在表現內容、制作方法和應用場景等方面都有明顯的區別。它們
