大梁加固后的性能監測是確保結構安全和功能的關鍵步驟，以下是一些有效的方法來進行性能監測：，1. 定期檢查：定期對大梁進行視覺檢查，包括裂縫、變形、銹蝕等，以早期發現可能的問題。，2. 應變測量：使用應變片或應變計來測量大梁的應變，這些設備可以提供關于材料應力狀態的信息。，3. 振動分析：通過使用振動測試技術，如加速度計和頻譜分析儀，可以評估大梁的振動特性，這有助于識別潛在的損傷或不均勻性。，4. 無損檢測：采用超聲波、磁粉檢測、滲透檢測等無損檢測技術，可以在不破壞結構的情況下檢測到內部缺陷。，5. 加載測試：在實驗室條件下模擬實際負載條件，對大梁進行加載測試，以確定其承載能力和疲勞壽命。，6. 環境因素監測：考慮溫度、濕度、風載等環境因素對大梁性能的影響，并進行相應的監測。，結合以上方法，可以建立一個全面的大梁性能監測體系，確保加固后的橋梁或其他大梁結構能夠長期穩定地運行。

大梁加固后的性能監測方法

大梁加固后，為了確保加固效果并監控其長期性能，可以采用多種性能監測方法。以下是幾種常用的技術和方法：

1. 非破壞性檢測方法

超聲波檢測法

超聲波檢測法是一種常用的非破壞性檢測方法，通過測量超聲波在材料中的傳播速度和反射信號等參數，可以評估大梁的質量和缺陷情況。

電磁法

電磁法是另一種常用的非破壞性檢測方法，它利用電磁感應的原理，測量大梁中的電磁參數，如電阻、電感和電容等，以評估大梁的結構性能和損傷情況。

2. 結構監測系統

應力監測系統

應力監測系統是一種重要的結構監測手段，它可以實時監測大梁的應力分布情況，并提供警報和預測，以便及時采取加固措施。

振動監測系統

振動監測系統可以檢測大梁的振動頻率和振動模態，從而評估大梁的結構健康狀況和動態響應特性。

溫度監測系統

溫度監測系統可以實時監測大梁的溫度變化，從而判斷大梁的膨脹和收縮情況，以及潛在的熱應力問題。

3. 加固方法的監測

預應力加固

預應力加固是一種常用的加固方法，通過施加額外的預應力，可以提高大梁的承載能力和抗震性能，同時減小大梁的變形和裂縫。在加固過程中和加固后，可以通過監測預應力的變化來評估加固效果。

鋼板加固

鋼板加固是一種簡單有效的方法，通過在大梁表面貼附鋼板，可以增加大梁的強度和剛度，提高其抗彎、抗剪和抗震等性能。加固后，可以通過無損檢測方法檢查鋼板的粘貼質量和是否存在剝離現象。

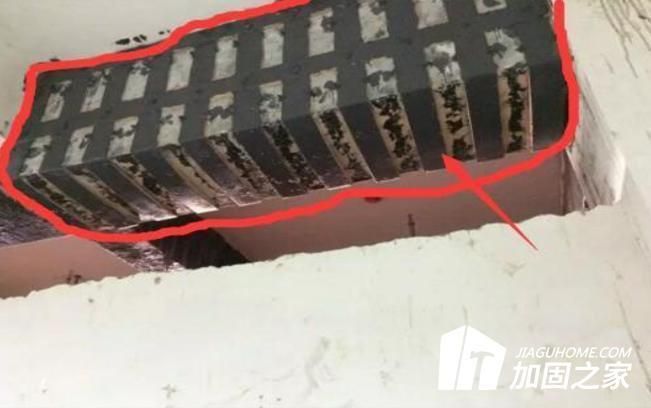

碳纖維加固

碳纖維加固是一種新興的加固技術，通過在大梁表面粘貼碳纖維布，可以提高大梁的強度和剛度，改善其承載能力和抗震性能。加固后，可以通過目視檢查和無損檢測方法檢查碳纖維布的粘貼質量和完整性。

4. 實時監測系統

具有監測功能的震損連梁加固結構

這種加固結構不僅能夠?qū)φ饟p連梁進行加固，還具備實時監測功能。通過安裝在加固結構上的監測組件，可以對加固效果進行持續監控。

結論

綜上所述，大梁加固后的性能監測可以通過多種方法進行，包括非破壞性檢測方法、結構監測系統、加固方法的監測以及具有監測功能的加固結構。這些方法可以幫助工程師及時發現潛在的問題，確保大梁的安全性和穩定性。
