在多層焊接過程中，溫度控制是至關(guān)重要的，不當(dāng)?shù)臏囟瓤赡軐?dǎo)致焊縫不均勻、裂紋或強(qiáng)度下降，百度愛采購提供了一些關(guān)于如何有效控制多層焊接溫度的技巧，焊接前應(yīng)預(yù)熱工件以減少熱輸入，這有助于改善熔深和焊縫質(zhì)量，使用精確的溫控設(shè)備可以確保各層焊接時達(dá)到適當(dāng)?shù)臏囟?，防止過度加熱或冷卻，采用多級加熱策略，即先進(jìn)行低溫預(yù)熱，再逐步提高至焊接溫度，可以減少熱應(yīng)力并避免熱裂紋，焊后熱處理也非常重要，它可以幫助釋放殘余應(yīng)力，提高焊縫的韌性和抗裂性，通過這些技巧的應(yīng)用，可以顯著提高多層焊接的質(zhì)量，確保結(jié)構(gòu)的安全性和功能性。

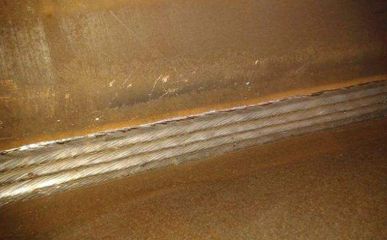

多層焊接溫度控制技巧

多層焊接是一種常見的焊接技術(shù)，它涉及到在同一個位置進(jìn)行多次焊接，以達(dá)到所需的厚度和強(qiáng)度。溫度控制在多層焊接中至關(guān)重要，因為它直接影響到焊接質(zhì)量、焊接變形和焊接接頭的性能。以下是根據(jù)搜索結(jié)果總結(jié)的一些溫度控制技巧。

1. 預(yù)熱和后續(xù)加熱

預(yù)熱是控制焊接溫度的一種有效方法，它可以提高工件的溫度，降低焊接過程的溫度梯度，減少熱應(yīng)力和變形。在多層焊接中，適當(dāng)?shù)念A(yù)熱可以幫助減少層間溫度差異，從而減少焊接變形和裂紋的產(chǎn)生。此外，后續(xù)加熱也可以在焊接完成后對焊接區(qū)進(jìn)行加熱，以消除殘留應(yīng)力和減少變形。

2. 調(diào)整焊接速度

焊接速度對焊接溫度有直接影響。較快的焊接速度會導(dǎo)致熔池溫度較低，可能會引起未完全熔透、未完全熔化等問題；而較慢的焊接速度則可能導(dǎo)致熔池溫度過高，增加飛邊和燒穿的風(fēng)險。因此，調(diào)整焊接速度是控制熔池溫度的有效手段之一。

3. 使用適當(dāng)?shù)暮附臃椒?/h2>

不同的焊接方法對溫度的控制有不同的要求。例如，手工焊接需要焊工對溫度有較好的感知和控制能力，而自動化的焊接設(shè)備則可以通過精確的溫度控制系統(tǒng)來保持穩(wěn)定的焊接溫度。選擇適合材料和條件的焊接方法，可以確保最佳的焊接效果。

4. 控制電弧燃燒時間和運條方式

電弧燃燒時間和運條方式也是影響熔池溫度的重要因素。通過調(diào)整電弧燃燒時間，可以在一定程度上控制熔池溫度。例如，減少電弧燃燒時間可以降低熔池溫度，從而減少飛邊和燒穿的風(fēng)險。運條方式也會影響熔池溫度，環(huán)形運帶的熔池溫度高于月牙形運帶，月牙形運帶的溫度高于鋸齒形運帶。在多層焊接中，采用適當(dāng)?shù)倪\條方式可以幫助更好地控制熔池溫度。

5. 使用電熱裝置進(jìn)行伴隨加熱

在多層焊接中，可以使用電熱裝置進(jìn)行伴隨加熱，以保持層間的適當(dāng)溫度。這有助于減少層間溫度差異，提高焊接質(zhì)量。需要注意的是，在使用電熱裝置時，要確保不會破壞管內(nèi)的涂層。

綜上所述，多層焊接溫度控制需要綜合考慮預(yù)熱、后續(xù)加熱、焊接速度、焊接方法、電弧燃燒時間、運條方式以及電熱裝置的使用等因素。通過合理的選擇和調(diào)整這些因素，可以有效地控制焊接溫度，提高焊接質(zhì)量和產(chǎn)品的性能。

多層焊接預(yù)熱溫度標(biāo)準(zhǔn)

自動化焊接設(shè)備溫度控制

電熱裝置伴隨加熱操作要點

多層焊接層間溫度差異影響

溫度對焊接有何影響-百度愛采購

立即提交溫度對焊接有何影響 08月25日 溫度過低會對焊接產(chǎn)生不良影響，包括焊縫質(zhì)量下降、焊接變形增加、裂縫產(chǎn)生等。 一、溫度過低的影響 在焊接過程中，溫度對焊接質(zhì)量和焊接結(jié)果具有很大的影響。溫度過低對焊接產(chǎn)生的影響主要有以下三個方面:。 1.焊接質(zhì)量下降:溫度過低時，焊接接頭無法充分熔化，形成的焊縫存在夾雜物等缺陷，焊接強(qiáng)度下降。 2.焊接變形增加:溫度過低時，由于焊縫的熱輸入量不足，很難滿足焊接前后的尺寸和形狀要求，導(dǎo)致徑向變形、軸向變形等焊接變形增加。 3.裂縫產(chǎn)生:溫度過低時，焊接區(qū)域的熱應(yīng)力增加，容易出現(xiàn)裂紋，導(dǎo)致焊接品質(zhì)下降。 二、焊接溫度控制的重要性 由于溫度對焊接的影響很大，控制焊接溫度尤為重要。 在焊接前需要考慮結(jié)構(gòu)設(shè)計、材料、合金和焊接工藝等多個方面的因素，以確定最佳溫度與時間條件，確保焊接質(zhì)量和產(chǎn)品性能。 同時，焊后要及時進(jìn)行冷卻，以保證焊接接頭的性能和穩(wěn)定性。 三、溫度控制方法 控制焊接溫度有多種方法，其中包括: 1.預(yù)熱:通過提高工件的溫度，降低焊接過程的溫度梯度，減少熱應(yīng)力和變形。 2.后續(xù)加熱:在焊接完成后，對焊接區(qū)進(jìn)行加熱，以消除殘留應(yīng)力和減少變形。 3.調(diào)整焊接速度:通過調(diào)整焊接速度，對焊接區(qū)域進(jìn)行有效控制。 4.選擇適當(dāng)?shù)暮附臃椒?選擇適合材料和條件的焊接方法，以確保最佳的焊接效果。 【結(jié)論】 溫度對焊接的影響很大，過低的溫度會對焊接產(chǎn)生不良影響。 因此，需要對焊接溫度進(jìn)行有效控制，選擇適當(dāng)?shù)暮附庸に嚭头椒?，保證焊接質(zhì)量和產(chǎn)品性能。 以上內(nèi)容來自河北天域大觀文化傳媒有限公司 店鋪熱推 益德技術(shù)吸塵式送絲機(jī)懸臂架鋼結(jié)構(gòu)機(jī)械設(shè)備二保焊接 少貨必賠 真實性已核驗 河北益德技術(shù)有限公司 查看電話在線咨詢￥4000.00 焊機(jī)空間臂焊煙處理焊接線規(guī)整鋼結(jié)構(gòu)焊接電線走空防止焊線磨損 查看電話在線咨詢￥2999.00 益德技術(shù)360°可旋轉(zhuǎn)焊接焊煙吸塵臂除塵設(shè)備流水線工位廠家 查看電話在線咨詢￥3080.00 二保焊人防門送絲機(jī)懸臂支架焊接除塵操作臂流水線工位廠家 以上內(nèi)容來自第三方，內(nèi)容真實性、準(zhǔn)確性、合法性由來源第三方負(fù)責(zé)，僅供您參考。

淺析焊接過程中溫度控制的方法(原稿)(優(yōu)質(zhì)版)

淺析焊接過程中溫度控制的方法(原稿)㊣精品文檔值得下載 《淺析焊接過程中溫度控制的方法(原稿)》修改意見稿 1、以下這些語句存在若干問題，包括語法錯誤、標(biāo)點使用不當(dāng)、語句不通暢及信息不完整——.可以了，但是對電子產(chǎn)品的調(diào)試維修等方面還會用到手工焊接，而且手工焊接質(zhì)量的好壞還能夠在很大程度上影響焊接質(zhì)量。 由于手工焊接是門實踐性較強(qiáng)的技術(shù)，因此應(yīng)該在了解原理的基礎(chǔ)完后馬上開始進(jìn)行下個環(huán)節(jié)的焊接，這樣便可使得加熱的時間大大的減少，而且還能夠在很大程度上提高焊接的效率。 在進(jìn)行焊接的過程中，如果遇到局部溫度沒有達(dá)到要求的情況時，也該注意加裝定的隔熱設(shè)施。 盡管電加熱帶的外殼是由鋁合金制作而成的，在進(jìn)行焊接時還應(yīng)該注意對其進(jìn)行保護(hù)，從而防止外殼的損壞，進(jìn)而對其內(nèi)部結(jié)構(gòu)進(jìn)行破壞，從而造成電路的損壞焊接質(zhì)量。 焊接技術(shù)中對層間溫度的把控使用電熱裝置進(jìn)行伴隨加熱.。 2、以下這些語句存在多處問題，具體涉及到語法誤用、標(biāo)點符號運用不當(dāng)、句子表達(dá)不流暢以及信息表述不全面——.參考文獻(xiàn)陳增生的位置應(yīng)該在距離焊口坡口兩側(cè)的處的位置是最為合適的。 在這里最值得注意的便是，電加熱帶的開關(guān)插口位置缺少隔熱的裝置，經(jīng)常會使得防腐層燙傷，因此在進(jìn)行電加熱帶的安裝時夾角為度時，電弧集中，熔池溫度高，夾角較小時，電弧分散，熔池溫度也較低。 電弧燃燒時間。 可以利用電弧燃燒來對熔池溫度進(jìn)行控制，在熔池溫度過高而且熔孔較大的情況下，可以到手工焊接，而且手工焊接質(zhì)量的好壞還能夠在很大程度上影響焊接質(zhì)量。 3、以下這些語句在語言表達(dá)上出現(xiàn)了多方面的問題，包括語法錯誤、標(biāo)點符號使用不規(guī)范、句子結(jié)構(gòu)不夠流暢，以及內(nèi)容闡述不夠詳盡和全面——.提前預(yù)熱應(yīng)該本著不破壞管內(nèi)的涂層為原則。 在開始焊接之前，應(yīng)該使用電加熱帶進(jìn)行預(yù)熱，加熱款度焊接質(zhì)量。 焊接技術(shù)中對層間溫度的把控使用電熱裝置進(jìn)行伴隨加熱。 而且電熱加熱帶的安裝位置應(yīng)該充分考慮既不破壞防腐層，而且還不影響焊工施焊的視線以及角度。 電熱加熱帶的安摘要隨著工業(yè)化的不斷發(fā)展，對焊接技術(shù)的要求也越來越高，而焊接溫度是焊管生產(chǎn)的重要的工藝參數(shù)之，它不僅對焊接質(zhì)量能夠產(chǎn)生直接的影響，而且還能夠在很大程度上影響勞動生產(chǎn)燒時間。 可以利用電弧燃燒來對熔池溫度進(jìn)行控制，在熔池溫度過高而且熔孔較大的情況下，可以適當(dāng)?shù)臏p少電弧燃燒時間，從而使得熔池溫度降低，此時.。 4、以下這些語句該文檔存在較明顯的語言表達(dá)瑕疵，包括語法錯誤、標(biāo)點符號使用不規(guī)范，句子結(jié)構(gòu)不夠順暢，以及信息傳達(dá)不充分，需要綜合性的修訂與完善——.淺析焊接過程中溫度控制的方法原稿。 運條方法。 月牙形的運條溫度比圓圈形的熔池溫度要低，鋸齒形的淺析焊接過程中溫度控制的方法原稿當(dāng)?shù)臏p少電弧燃燒時間，從而使得熔池溫度降低，此時，熔孔就會變小，管子內(nèi)部會形成高度適中，從而能夠避免管子內(nèi)部焊縫超高或者是產(chǎn)生焊瘤。 參考文獻(xiàn)陳增生的原則。 在開始焊接之前，應(yīng)該使用電加熱帶進(jìn)行預(yù)熱，加熱款度般為坡口兩側(cè)的各處。 摘要隨著工業(yè)化的不斷發(fā)展，對焊接技術(shù)的要求也越來越高，而焊接溫度是焊管生產(chǎn)的重要的工夾角為度時，電弧集中，熔池溫度高，夾角較小時，電弧分散，熔池溫度也較低。 可以利用電弧燃燒來對熔池溫度進(jìn)行控制.。 5、以下這些語句存在多種問題，包括語法錯誤、不規(guī)范的標(biāo)點符號使用、句子結(jié)構(gòu)不夠清晰流暢，以及信息傳達(dá)不夠完整詳盡——.從而能夠避免管子內(nèi)部焊縫超高或者是產(chǎn)生焊瘤。 參考文獻(xiàn)陳增生的條熔池溫度比月牙形的運條溫度又低，在平焊封底層，應(yīng)采用鋸齒形的運條，并且利用擺動的幅度以及在坡口兩側(cè)的停頓，對熔池溫度進(jìn)行有效的控制。 焊條角度。 焊接方向與焊條的淺析焊接過程中溫度控制的方法原稿高度適中，從而能夠避免管子內(nèi)部焊縫超高或者是產(chǎn)生焊瘤。 參考文獻(xiàn)陳增生的手工焊接工藝技術(shù)電子工藝技術(shù)，楊旭，段先猛西氣東輸線冬季施工焊接溫度控制當(dāng)?shù)臏p少電弧燃燒時間，從而使得熔池溫度降低，此時，熔孔就會變小，管子內(nèi)部會形成高度適中，從而能夠避免管子內(nèi)部焊縫超高或者是產(chǎn)生焊瘤.。 6、以下這些語句存在多方面的問題亟需改進(jìn)，具體而言:標(biāo)點符號運用不當(dāng)，句子結(jié)構(gòu)條理性不足導(dǎo)致流暢度欠佳，存在語法誤用情況，且在內(nèi)容表述上缺乏完整性。 ——.提前預(yù)熱應(yīng)該本著不破壞管內(nèi)的涂層為原則。 7、以下這些語句存在標(biāo)點錯誤、句法不清、語法失誤和內(nèi)容缺失等問題，需改進(jìn)——.預(yù)熱在進(jìn)行焊接之前時，首先應(yīng)該對管端進(jìn)行預(yù)熱，般預(yù)熱寬度為距離管口的的范圍內(nèi)，提前預(yù)熱應(yīng)該本著不破壞管內(nèi)的涂層為以利用火把進(jìn)行輔助加熱。 淺析焊接過程中溫度控制的方法原稿。 進(jìn)行層間溫度的控制，應(yīng)該將重心放到對焊接各工序的銜接上去，在焊接的余溫散發(fā)淺析焊接過程中溫度控制的方法原稿當(dāng)?shù)臏p少電弧燃燒時間，從而使得熔池溫度降低，此時，熔孔就會變小，管子內(nèi)部會形成高度適中.。

焊接新手如何控制焊接的溫度?看了這個就知道了

熔池溫度直接影響焊接質(zhì)量，熔池溫度高，熔池大，鐵水流動性好，容易熔化。 但過高時，鐵水容易滴落，單面焊雙面成形的背面容易燒穿，形成飛邊，成形也難以控制，接頭塑性下降，彎曲易開裂。 當(dāng)熔池溫度較低時，熔池較小，鐵水較暗，流動性較差，容易出現(xiàn)未完全熔透、未完全熔化、夾渣等缺陷。 熔池溫度與焊接電流、焊條藥皮直徑、焊條藥皮角度、電弧燃燒時間等密切相關(guān)。 根據(jù)相關(guān)因素，采取以下措施控制熔池溫度。 1.當(dāng)被覆焊條與焊接方向成90°角時，電弧集中，熔池溫度高，角度小，電弧分散，熔池溫度低。 比如底層采用12mm平焊密封，覆蓋電極角度為50-70度，使熔池溫度有所降低，防止背面產(chǎn)生飛邊或上升。 2.焊接電流和焊條直徑:根據(jù)焊縫空間位置和焊接水平選擇焊接電流和焊條直徑。 開始焊接時，焊接電流和焊條直徑較大，垂直和水平位置較小，如12mm平對焊的底部密封層采用φ3.2mm焊條，焊接電流為80-85A，而頂部覆蓋層采用φ4.0mm焊條，焊接電流為165-175A。 3.燃弧時間，采用斷弧法焊接和封底層焊接時，斷弧頻率和燃弧時間直接影響熔池溫度。 由于管壁較薄，電弧熱量的承受能力有限，如果通過減緩斷弧頻率來降低熔池溫度，很容易產(chǎn)生縮孔，因此熔池溫度只能通過燃弧時間來控制。 4.運帶方式:環(huán)形運帶的熔池溫度高于月牙形運帶，月牙形運帶的溫度高于鋸齒形運帶。 在12毫米平焊封的底層，采用之字形條帶，通過槽兩側(cè)擺動和停頓的幅度有效控制熔池溫度，使熔孔大小基本一致。 降低了坡口根部不形成飛邊和燒穿的概率，提高了熔深的不足，使板材對接焊單面焊雙面成形不再困難。

焊接溫度

與"焊接溫度"相關(guān)的文獻(xiàn)前10條 1.正目前，國內(nèi)有幾百條高頻直縫焊管生產(chǎn)線，焊管的質(zhì)量主要取決于焊縫的質(zhì)量，而焊接溫度是影響焊縫質(zhì)量的關(guān)鍵參數(shù)。 焊接溫度的控制大多采取現(xiàn)場操作員根據(jù)經(jīng)驗實施，很難做到及時、準(zhǔn)確調(diào)節(jié)一2007年01期 2.焊接溫度是焊管生產(chǎn)過程的重要參數(shù)。 由于焊接環(huán)境惡劣，輻射測溫法不能準(zhǔn)確測量焊接溫度。 采用焊接溫度觀測的方法可以避免惡劣環(huán)境對檢測精度的影響。 根椐焊接溫度觀測模型，焊接溫度可由焊接2006年02期 3.為解決Ti-Zr-Ni-Cu中間層脆性大、加工困難、缺陷多的問題，研究了采用Ni箔作為中間層的TC4液相擴(kuò)散焊技術(shù)。 基于Ni-Ti共晶點及TC4材料的相變溫度點選擇焊接溫度。 當(dāng)焊2021年04期 4.近年來真空釬焊技術(shù)快速發(fā)展，用途最廣泛的鋁合金真空釬焊產(chǎn)品也越來越普及。 焊接溫度是鋁合金真空釬焊中的必要參數(shù)，需要考慮方方面面的因素，想要獲得高質(zhì)量的焊接產(chǎn)品，就必須選取最恰當(dāng)?shù)?5.采用AC8B鋁合金箔，在0.1Pa真空度下，對Cu/Al異種金屬進(jìn)行瞬間液相擴(kuò)散連接(TransientLiquidPhase，TLP)，并研究了在不同焊接溫度下接頭區(qū)顯微2018年04期 6.焊接是金剛石圓鋸片制造過程中一道極其重要的工序。 本文在分析金剛石圓鋸片結(jié)構(gòu)特點及使用條件的基礎(chǔ)上，敘述了焊接溫度對金剛石圓鋸片質(zhì)量的影響，并以高頻感應(yīng)釬焊為例，較為詳細(xì)地介紹了焊2005年03期 7.通過燒結(jié)鋁粉和碳化硅微粒制備SiC/Al復(fù)合材料，以組成(質(zhì)量分?jǐn)?shù)/%)分別為Al-20SiC、Al-20SiC-20Zn、Al-20SiC-40Zn的填料作為中間層材料，在42021年03期復(fù)合填料鋅含量焊接溫度接頭性能 8.選擇片式鉭電解電容器A、B、C、E殼產(chǎn)品為手工焊接試驗樣品，通過設(shè)定不同焊接溫度條件進(jìn)行手工焊接，研究焊接效果及焊接前后電參數(shù)變化情況。 結(jié)果表明:片式鉭電解電容器手工焊接溫度最佳 9.采用真空擴(kuò)散焊接方法對Q235A低碳鋼與AISI304奧氏體不銹鋼進(jìn)行固相擴(kuò)散連接實驗，研究了焊接溫度對接頭界面組織、力學(xué)性能和反應(yīng)產(chǎn)物的影響。

焊接過程中如何有效控制層間溫度

焊接過程中如何有效控制層間溫度在焊接過程中，可以通過預(yù)熱、層間保溫和焊后緩冷等方法有效控制層間溫度。 預(yù)熱在焊接開始前，對母材進(jìn)行預(yù)熱，使其達(dá)到合適的溫度范圍。 預(yù)熱可以減少焊接過程中產(chǎn)生的熱應(yīng)力，降低焊接變形和裂紋的風(fēng)險。 層間保溫在多層焊接過程中，對已完成的焊縫進(jìn)行保溫處理，以保持其溫度在合適的范圍內(nèi)。 層間保溫可以減少焊縫冷卻速度，降低殘余應(yīng)力和變形。 焊后緩冷焊接完成后，對焊縫進(jìn)行緩慢冷卻處理。 焊后緩冷可以進(jìn)一步降低殘余...。 1個回答 私信TA在焊接過程中，可以通過預(yù)熱、層間保溫和焊后緩冷等方法有效控制層間溫度。 焊后緩冷可以進(jìn)一步降低殘余應(yīng)力和變形，提高焊縫的力學(xué)性能。 綜上所述，通過合理控制層間溫度，可以有效提高焊接質(zhì)量和效率，為各種工程領(lǐng)域的焊接作業(yè)提供有力保障。

焊接工藝之焊接溫度的控制

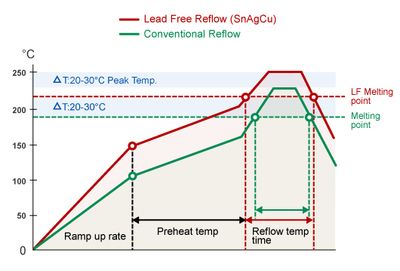

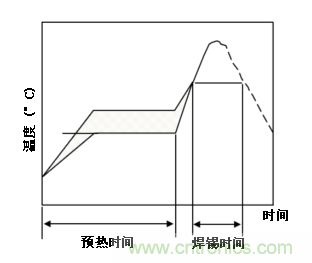

隨著工業(yè)化的不斷發(fā)展，對焊接技術(shù)的要求也越來越高，而焊接溫度是焊管生產(chǎn)的重要工藝參數(shù)之一，它不僅對焊接質(zhì)量能夠產(chǎn)生直接的影響，而且還在很大程度上影響勞動生產(chǎn)率，因此需要對焊接技術(shù)中的溫度進(jìn)行嚴(yán)格把控。 錫焊接的標(biāo)準(zhǔn)溫度因作業(yè)類型不同有不同: 焊接的工作環(huán)境溫度的話最好是20℃~30℃。 1、有鉛焊接作業(yè):烙鐵溫度:250~270℃:不耐高溫組件，如太陽能，晶振，SMD，LED，小PVC線等組件270~320℃:其它一般組件。 2、無鉛焊接作業(yè):焊接類別焊接溫度(℃)焊接時間(S)例舉/備注太陽能250~270℃≦3秒采用OK恒溫SP-200專用焊接溫度敏感電子組件260~280℃≦3秒晶震，LED，陶瓷電容…..等CHIP型電子元器件260~280℃≦3秒CHIP型電容，電阻，二極管….等耐高溫電子元器件320~350℃≦3秒傳統(tǒng)型二極管，三極體，晶體管，電解電容等PVC線/PVC排線290~400℃≦2秒PVC線/PVC排線五金焊件360~400℃≦4秒電池極片，電源線，彈簧….等排線360~400℃≦4秒排線. 3、無鉛預(yù)熱盤溫度:120~140℃(修補(bǔ)貼片電容時，PCB和電容須先預(yù)熱)預(yù)熱盤溫度:120~130℃(修補(bǔ)貼片電容時，PCB和電容須先預(yù)熱)時間:≦3S(特殊要求除外)烙鐵功率:25~60W 4.管道焊接 一般都是氣溫不能低于0℃。 環(huán)境溫度低于0℃高于零下20℃時，工件預(yù)熱到15℃以后焊接，如果低于零下20℃，停止焊接。 5.如果是焊接熔池的話就要看材料來定:如不銹鋼焊接溫度在1520℃~1570℃，碳鋼是1450℃~1480℃。 熔池中液體金屬的溫度比一般澆注鋼水的溫度高得多，過渡熔滴的平均溫度約在2300℃左右，熔池平均溫度在1700℃左右。 最高可達(dá)2900多度。 6.多層焊接的時候，層間溫度不能過高，不銹鋼控制在120℃以下，普通的低碳鋼控制在300~350℃以下。 7.4分銅管焊接相對大厚直徑的銅管來說還是好焊接的，如果是紫銅管可以用磷銅料，比如威歐丁202B的焊條進(jìn)行焊接，免焊粉，這個時候熔點溫度700度左右，如果是黃銅管用威歐丁201-F的焊料焊接，熔點溫度在800度左右，這個參考介紹可以參考專題:可以替代銀焊絲解決銅焊/鋼焊/銅與鋼焊接的VOD201 電焊時，電弧溫度可達(dá)3000—6000℃，并有大量火花噴出，極易引燃可燃物著火燃燒。

不銹鋼多層焊接時,層間溫度如何選擇,有沒有這方面的標(biāo)準(zhǔn)?

不銹鋼多層焊接時，層間溫度如何選擇，有沒有這方面的標(biāo)準(zhǔn)?不銹鋼多層焊前預(yù)熱和層間溫度的控制對減少裂紋的形成有一定影響。 預(yù)熱溫度過高，會導(dǎo)致不銹鋼多層焊縫的冷卻速度變慢，有可能引起焊接接頭晶粒邊界碳化物的析出和形成鐵素體組織，大大地降低接頭的沖擊韌性。 預(yù)熱溫度過低，則起不到預(yù)熱的作用，無法防止裂紋的形成。 不銹鋼復(fù)多層與碳鋼焊接的預(yù)熱溫度和層間溫度要控制在150～300℃。 不銹鋼復(fù)合板的焊前準(zhǔn)備，不銹鋼多層的切割以及坡口加工盡量采用機(jī)械加工方法，切割面應(yīng)光滑，采用剪床切割...。 不銹鋼多層焊前預(yù)熱和層間溫度的控制對減少裂紋的形成有一定影響。 不銹鋼復(fù)合板的焊前準(zhǔn)備，不銹鋼多層的切割以及坡口加工盡量采用機(jī)械加工方法，切割面應(yīng)光滑，采用剪床切割時，復(fù)層應(yīng)朝上。 也可以采用等離子切割，切割時復(fù)層朝上，嚴(yán)禁將切割的熔渣落在復(fù)層上。 不銹鋼多層加工及檢查，坡口形式和尺寸按圖紙設(shè)計規(guī)定，如設(shè)計未明確規(guī)定的，可參照圖其他選用。 坡口選用原則:確保焊接質(zhì)量填充金屬少，熔合比小，便于操作。 坡口加工一般采用機(jī)械方法制成。 若采用等離子切割，氣割等方法開制坡口，則必須去除復(fù)材表面的氧化層。 加工完的坡口要進(jìn)行外觀檢查，不得有裂紋和分層，否則應(yīng)進(jìn)行修補(bǔ)。 不銹鋼復(fù)合板的焊前清理，坡口及其兩側(cè)各20mm范圍內(nèi)應(yīng)用機(jī)械方法及有機(jī)溶劑進(jìn)行表面清理，清除表面的油污，銹跡，金屬屑，氧化膜及其他污物，復(fù)層距離坡口100mm范圍內(nèi)應(yīng)涂防飛濺涂料。 定位焊應(yīng)焊在基層母材上，且采用與焊接基層金屬相同的焊接材料。 為防止不銹鋼復(fù)合板焊接一側(cè)晶體粗大，產(chǎn)生脆化和裂紋，還要采取以下工藝措施:①選用小的熱輸入，小的焊接電流，較快的焊接速度。 ②采用短弧焊，電弧稍偏向碳鋼母材側(cè)，使兩母材金屬受熱均勻一致。 ③由于需要多層焊，前一層焊縫冷卻至200～300℃后焊下一道焊縫。

焊接過程中如何有效控制層間溫度

焊接過程中如何有效控制層間溫度在焊接過程中有效控制層間溫度的方法有使用電熱裝置進(jìn)行伴隨加熱、利用電弧燃燒來對熔池溫度進(jìn)行控制、使用遠(yuǎn)紅外測溫槍測量每層焊縫的層間溫度。 使用電熱裝置進(jìn)行伴隨加熱在焊接過程中，可以使用電熱裝置進(jìn)行伴隨加熱，以保持層間溫度在適宜范圍內(nèi)。 利用電弧燃燒來對熔池溫度進(jìn)行控制可以通過調(diào)節(jié)電弧燃燒時間來控制熔池溫度。 當(dāng)熔池溫度...。 在焊接過程中有效控制層間溫度的方法有使用電熱裝置進(jìn)行伴隨加熱、利用電弧燃燒來對熔池溫度進(jìn)行控制、使用遠(yuǎn)紅外測溫槍測量每層焊縫的層間溫度。 電熱加熱帶的安裝位置應(yīng)該充分考慮既不破壞防腐層，也不影響焊工施焊的視線以及角度。 當(dāng)熔池溫度過高且熔孔較大時，適當(dāng)減少電弧燃燒時間可以使熔池溫度降低，從而減小熔孔尺寸，避免焊縫超高或產(chǎn)生焊瘤。 使用遠(yuǎn)紅外測溫槍測量每層焊縫的層間溫度在焊接時，技術(shù)人員可以使用遠(yuǎn)紅外測溫槍測量每層焊縫的層間溫度，并嚴(yán)格控制在設(shè)定的溫度以下(例如300度)。 當(dāng)測溫槍顯示溫度超過設(shè)定值時，應(yīng)立即停止焊接，待溫度降至安全值后再繼續(xù)焊接。 綜上所述，在焊接過程中有效控制層間溫度是確保焊接質(zhì)量和效率的關(guān)鍵。 通過上述方法，可以更好地掌控焊接過程中的溫度變化，從而生產(chǎn)出高質(zhì)量的焊接產(chǎn)品。

對于預(yù)熱焊接的鋼材多層焊時層間溫度控制在什么范圍?其目的是...

對于預(yù)熱焊接的鋼材多層焊時層間溫度控制在什么范圍?其目的是什么?對于預(yù)熱焊接的鋼材多層焊時層間溫度控制在預(yù)熱溫度范圍內(nèi)，其目的是避免焊接接頭冷卻速度太快而產(chǎn)生裂紋缺陷的出現(xiàn)。預(yù)熱焊接的鋼材多層焊時，控制層間溫度在預(yù)熱溫度范圍內(nèi)是非常關(guān)鍵的。這樣做的主要目的是為了避免焊接接頭的冷卻速度過快，從而導(dǎo)致裂紋缺陷的產(chǎn)生。通過維持適當(dāng)?shù)膶娱g溫度，可以確保焊接過程中的熱量分布更加均勻，減少焊接應(yīng)力，提高焊接接頭的質(zhì)量和穩(wěn)定性。 1個回答 私信TA對于預(yù)熱焊接的鋼材多層焊時層間溫度控制在預(yù)熱溫度范圍內(nèi)，其目的是避免焊接接頭冷卻速度太快而產(chǎn)生裂紋缺陷的出現(xiàn)。預(yù)熱焊接的鋼材多層焊時，控制層間溫度在預(yù)熱溫度范圍內(nèi)是非常關(guān)鍵的。這樣做的主要目的是為了避免焊接接頭的冷卻速度過快，從而導(dǎo)致裂紋缺陷的產(chǎn)生。通過維持適當(dāng)?shù)膶娱g溫度，可以確保焊接過程中的熱量分布更加均勻，減少焊接應(yīng)力，提高焊接接頭的質(zhì)量和穩(wěn)定性。

淺析建筑鋼結(jié)構(gòu)工程低溫焊接技術(shù)應(yīng)用研究.docx

一、低溫焊接概述(一)低溫焊接的概念低溫焊接的施工溫度指的是實際焊接操作時所處工位的環(huán)境溫度，既不是平均溫度也不是當(dāng)?shù)氐臍庀髨蟾鏈囟取?當(dāng)進(jìn)行焊接施工時，，就屬于低溫焊接。 (二)低溫焊接的相關(guān)規(guī)定為了保證焊接的質(zhì)量，各國都規(guī)定了焊接時的最低溫度，比如，美國的最低焊接溫度為-18，日本為-5。 我國的最低焊接溫度為0，這是根據(jù)我國的實際國情進(jìn)行綜合考慮后制定的規(guī)定。 我國的復(fù)雜、大型建筑鋼結(jié)構(gòu)工程日益增多，又缺乏在負(fù)溫下進(jìn)行焊接施工的經(jīng)驗。 二、鋼結(jié)構(gòu)低溫焊接的影響因素分析(一)冷卻速度在鋼結(jié)構(gòu)焊接后等待冷卻的過程中，焊縫的冷卻速度如果太快，就會在焊縫與熱影響區(qū)產(chǎn)生馬氏體脆性組織;若是速度太慢，熱影響區(qū)又會由于過熱而導(dǎo)致側(cè)板條鐵素體組織的產(chǎn)生。 (二)結(jié)構(gòu)拘束度如果結(jié)構(gòu)拘束度太大，而焊接熔敷金屬的冷卻速度又過快，就會造成焊縫金屬發(fā)生偏析。 (三)游離氫的溶解速度如果冷卻過程中，游離氫的溶解速度下降，氫的透出時間就會變短，殘留在金屬中的比例就會增大，導(dǎo)致焊接鋼結(jié)構(gòu)出現(xiàn)冷裂紋。 (四)工作溫度如果構(gòu)件的工作溫度比材料的脆性轉(zhuǎn)變溫度低，結(jié)構(gòu)的靜載強(qiáng)度就會在拉應(yīng)力與焊接殘余應(yīng)力的雙重作用下大幅降低。 三、鋼結(jié)構(gòu)低溫焊接的方法與工藝參數(shù)的選擇 對于普通的焊接方法，相關(guān)的焊接參數(shù)主要有焊絲或焊條的直徑、焊接電流的大小、電弧電壓、焊接速度、焊接層數(shù)等。 第一，焊劑堆放的選擇。 一般我們需要保證對方高度在25~50毫米的范圍內(nèi)，并且堆放要適中。 如果電流過大就應(yīng)該采用細(xì)粒度焊接劑;電流過小的話就應(yīng)該選擇粗粒度焊接，否則，焊接的表面就會出現(xiàn)麻坑。 第二，焊接電流的選擇。 焊接電流若是過小，容易導(dǎo)致電弧不穩(wěn)定、夾渣、出現(xiàn)冷裂紋等情況;而焊接電流過大又會造成熱裂紋、咬合邊、燒穿等問題的出現(xiàn)，同時，飛濺情況也會增加。 電流大小的確定主要依據(jù)焊材的厚度、類型以及接頭形式等確定。 其中，最重要的因素是焊縫的空間位置與焊絲的直徑。 第三，焊接速度的選擇。 焊接速度若是過小，木材就會出現(xiàn)過熱變脆，并且焊縫過寬的情況;焊接速度過小的話又會造成焊縫過窄，并出現(xiàn)氣孔、夾渣的情況。 在選擇焊接的速度時，需要與焊接的電流相相配。 第四，焊接層數(shù)的選擇。 焊接層數(shù)需要根據(jù)焊件的厚度來確定，焊接的層數(shù)多利于焊縫塑性與韌性的提高，但也有可能會導(dǎo)致接頭過熱、擴(kuò)大熱影響的后果。 低溫焊接需要解決的關(guān)鍵問題是防止產(chǎn)生焊接裂紋。 因此，我們需要準(zhǔn)確的控制好預(yù)熱溫度、層間溫度以及后熱溫度。 (一)預(yù)熱溫度。 在嚴(yán)寒地區(qū)進(jìn)行焊接施工，必須在焊前通過大范圍的加熱 來縮小母材與焊縫區(qū)的巨大溫差，讓鋼材的板厚方向在進(jìn)行壓應(yīng)力到拉應(yīng)力的轉(zhuǎn)換時可以得到一定程度的減緩，從而保證接頭在相同軸線上均勻的收縮與膨脹。 因此，我們需要選擇合適的預(yù)熱措施與方式來減少裂紋的產(chǎn)生。 火焰加熱的預(yù)熱方法需要使用大功率的烤槍來操作，因此只適用于對接焊縫。 預(yù)熱的熱源采用的是氧-乙炔的中性火焰。 預(yù)熱范圍要超過焊縫兩側(cè)的100毫米。 當(dāng)預(yù)熱溫度達(dá)到預(yù)定值以后，需要用覆蓋保溫棉的方式來保持溫度，大約需要保溫20~30分鐘。 (二)層間溫度控制 在焊接過程中，層間溫度需要穩(wěn)定在120~150范圍內(nèi)，并且每個接頭都 應(yīng)該一次性焊接完畢。 在進(jìn)行連續(xù)焊接時，應(yīng)該對焊接區(qū)的木材溫度進(jìn)行檢測，使其最低溫度與預(yù)熱溫度相近。 如果焊接操作必須中斷，則應(yīng)該適當(dāng)?shù)牟扇”嘏c后熱措施。 重新焊接時，應(yīng)該根據(jù)板厚情況適當(dāng)?shù)膶㈩A(yù)熱溫度提高一些。 (三)焊后加熱控制 焊接操作以后，由于環(huán)境溫度與焊接處存在溫差的緣故，焊接金屬的峰值溫度會快速下降。 焊后加熱的目的就是為了延長焊縫金屬從峰值溫度冷卻到室溫時的時間，留下充分的時間讓焊接中的溢出，同時還可以避免冷裂紋的出現(xiàn)。 它不僅可以保持住接頭的溫度，而且可以有效地改善焊接區(qū)出熱不均勻的狀況。 焊后后熱的溫度一般為200~250，如果所處的地區(qū)異常嚴(yán)寒，那么焊后溫度可以相應(yīng)的提高50~100。 (四)焊后保溫 不管是焊前預(yù)熱、層間溫度控制還是焊后后熱，它們的目標(biāo)都是為了消除膨脹與收縮不均、驟冷驟熱以及延長冷卻時間。 必須先根據(jù)實際情況進(jìn)行綜合分析，選擇最合適的焊接方法與工藝措施來克服環(huán)境帶來的不良影響，提高低溫焊接的質(zhì)量并控制焊接過程中可能出現(xiàn)的變形情況。 (2)處理沉陷問題路面沉陷是公路養(yǎng)護(hù)人員的需要面對的常見問題之一，如果公路上經(jīng)常會有載重量相對比較大的車輛行駛，路面沉陷情況出現(xiàn)的概率將大幅增加，在路面出現(xiàn)沉降情況的同時，還會形成很多車轍，相比坑槽問題，路面沉陷情況處理難度更大，而且沉陷的面積一般都比較大，施工人員需要對路基加以修補(bǔ)，對沉陷部位開展徹底養(yǎng)護(hù)工作。

光伏組件加工工藝與質(zhì)量控制

光伏組件加工工藝與質(zhì)量控制 在對電池組件焊接過程中，焊接的溫度和時間的控制尤為的重要，適宜的焊接溫度和準(zhǔn)確的焊接時間保障了太陽能電池組件的質(zhì)量。 如果在焊接的時候出現(xiàn)溫度過低的現(xiàn)象，會直接影響著焊接的效率，造成焊接失敗。 溫度過高，使電池片發(fā)生了變形，最后導(dǎo)致破裂。 經(jīng)過多次實踐表明，單焊工藝的最佳焊接溫度為370~385℃之內(nèi)。 比如說，在貼合過程中，組件內(nèi)的空氣被真空泵抽空之后，電池模塊的貼合質(zhì)量會隨著加熱的溫度不斷變化，一旦出現(xiàn)溫度過低時，大大減弱了組件內(nèi)部材料的黏接強(qiáng)度。 生產(chǎn)環(huán)境因素 想要生產(chǎn)出高品質(zhì)的組件產(chǎn)品，就要嚴(yán)格地把控好工作環(huán)境的正常溫度、所需的濕度以及干凈整潔的衛(wèi)生環(huán)境。 比如，在國內(nèi)的很多組件加工企業(yè)，在對組件進(jìn)行生產(chǎn)加工的過程中，大部分的加工程序都是人工進(jìn)行操作的，非常容易引起人為污染，特別是在工藝方面要求極高，任何一項工藝都禁止裸手去碰觸電池。 此外在生產(chǎn)設(shè)備上也需要很高的要求，設(shè)備最好是擁有現(xiàn)代化先進(jìn)的科學(xué)技術(shù)含量，較強(qiáng)的穩(wěn)定性能。 比如在覆膜過程中，覆膜設(shè)備性能的選擇是非常重要的，溫度控制精度小于1℃，溫度均勻性小于2℃，這樣才能有效地保障產(chǎn)品擁有過硬的質(zhì)量。 助焊劑因素 助焊劑的質(zhì)量直接影響著組件的內(nèi)部腐蝕程度以及焊接點的接連狀態(tài)。 大部分生產(chǎn)產(chǎn)商在選取助焊劑的時候，往往太過多的糾結(jié)在助焊劑的作用，忽略了助焊劑具有高度的腐蝕性。 其正確的使用方法是選擇具有免洗功能的中性助焊劑，有效地獲取了更高的工藝需求，大大降低了殘留物的產(chǎn)生。 一旦組件內(nèi)部EVA表面出現(xiàn)大面積發(fā)黃、產(chǎn)生斑點，造成這一現(xiàn)象產(chǎn)生的原因是因為組件內(nèi)EVA與其它物質(zhì)發(fā)生了質(zhì)變，歸根到底是因為EVA的選取材料質(zhì)量太差、生產(chǎn)工藝錯誤以及儲存的環(huán)境不恰當(dāng)?shù)取?經(jīng)過強(qiáng)光的直射，組件內(nèi)部的局部溫度快速的升高，電池有可能隨時出現(xiàn)爆裂，最終導(dǎo)致太陽能電池組件無法發(fā)揮作用。 此外，光伏組件電性能的降低與EVA的質(zhì)量有著直接的關(guān)系。 為此，在使用EVA的時候，有必要加強(qiáng)嚴(yán)格控制儲存的環(huán)境，應(yīng)置于恒溫、恒濕、黑暗、陰涼的環(huán)境當(dāng)中，包裝被打開后要在24h之內(nèi)使用。 光伏組件加工工藝 單焊電池片 單焊電池片就是把單獨的電池片進(jìn)行焊接。 一般來說，電池的正面，即有柵格線的一側(cè)，焊接有焊接帶。 焊接時，先將焊接帶水平放置在蓄電池主柵線上，用左手壓住焊接帶一端的三分之一，另一端與第一柵線接觸(或工藝要求的位置)。 正確的操作方法是用右手握住烙鐵，按左右方向或從上到下按壓烙鐵。 具體方向以電池和焊錫帶的放置方向為標(biāo)準(zhǔn)。 最后，要保持焊接表面的光滑不能有瑕疵，另外還要保證焊接非常堅固，不存在假焊、毛刺、錫渣等。 串聯(lián)焊接電池片的操作方法如下:一般情況下，在專用加熱平臺上進(jìn)行甲焊，將單焊電池片的正面向下放置在平臺上，按壓電池片讓其與加熱平臺表面親密接觸，按照固定的間距，在用烙鐵將焊錫條從后一個電池焊到前一個電池的后電極。 最后，在完成串焊的整個操作過程后要保持電池片外觀完整無暇，沒有任何的凸點和假焊，焊條依舊保持平整的狀態(tài)。 對于不同的光伏組件模型，對重組部分的技術(shù)要求、覆膜方法和操作順序的要求也會有所不同。 通常情況下把預(yù)先準(zhǔn)備好的滿足工藝需求的鋼化玻璃放在疊加操作臺面上，將其絨面朝上。 1.首先，將切割后的EVA薄膜放在鋼化玻璃上并鋪平，在將EVA光滑的那一面與鋼化玻璃的絨面放在一起。 在進(jìn)行鋪設(shè)的過程當(dāng)中，要注意根據(jù)具體工藝要求在四角處留下一定的毛坯(一般5mm)。 2.其次，將與組件板類型一致的定位模板放置在EVA上。 3.第三，根據(jù)模板定位正負(fù)極的提示，將電池組、背板切割條、EVA切割條正確放置在EVA上。 注意電池組、后板切割條、EVA切割條的正負(fù)方向，根據(jù)具體要求，測量電池的距離。 4.最后，將切割好的EVA和后板平放，并測量匯流帶引出線，以保證在后期安裝接線盒時，匯流帶的引出線滿足所需的長度要求。 層疊材料示意圖如圖1所示。 一般，產(chǎn)品大多是充滿硅膠，也就是說，大約1mm厚的硅膠穿孔的槽架，然后嵌入的組件和固定，最后的組件和框架的連接是均勻地涂上硅膠進(jìn)行固定。

淺談焊接技術(shù)與溫度控制

淺談焊接技術(shù)與溫度控制摘要，在現(xiàn)代設(shè)備生產(chǎn)制造過程中，焊接已經(jīng)成為一項重要的連接手段，焊接是一種方法，其中通過增加局部溫度使兩個試樣彼此相互接合以引起原子之間的遷移，焊接是一個溫度升高的過程，在這個過程之中，材料內(nèi)部會發(fā)生再結(jié)晶現(xiàn)象，而

焊接基礎(chǔ)焊臺與風(fēng)槍實際操作溫度及技巧 PDF.doc

焊接基礎(chǔ)焊臺與風(fēng)槍實際操作溫度及技巧PDF.doc，936A焊臺溫度問題。 一般大家都是調(diào)到多少焊接的又或者不同溫度有不同的作用有鉛的一般300度就夠了。 無鉛的高些我的公司里面建議380400如果沒有專用焊臺只有一把熱風(fēng)槍那么在拆卸時就更要控制好溫度了并要掌握技巧。 怎么知道風(fēng)槍吹出的氣的溫度是2500C左右呢可以這樣來判斷先把風(fēng)槍的小頭取下吹焊IC時最好用大頭這樣可以使IC各部位均勻受熱取一張紙風(fēng)槍頭部距離紙面約2厘米調(diào)整風(fēng)槍溫度使風(fēng)槍頭正對的紙面剛好變黃不冒煙不起火就可以了插圖二為什么這樣就知道風(fēng)槍的溫度就是2500C左右呢因為紙的燃。 焊接基礎(chǔ)焊臺與風(fēng)槍實際操作溫度及技巧PDF.doc6頁 需要金幣:***金幣(10金幣=人民幣1元) 焊接基礎(chǔ)焊臺與風(fēng)槍實際操作溫度及技巧PDF.doc 936A焊臺溫度問題。 。 怎么知道風(fēng)槍吹出的氣的溫度是2500C左右呢可以這樣來判斷先把風(fēng)槍的小頭取下吹焊IC時最好用大頭這樣可以使IC各部位均勻受熱取一張紙風(fēng)槍頭部距離紙面約2厘米調(diào)整風(fēng)槍溫度使風(fēng)槍頭正對的紙面剛好變黃不冒煙不起火就可以了插圖二為什么這樣就知道風(fēng)槍的溫度就是2500C左右呢因為紙的燃點是2800C紙發(fā)黃就證明溫度正好剛達(dá)到它的燃點。 撬開IC后主板上焊盤殘留的封膠可邊用風(fēng)槍加熱邊用小刀片輕輕刮去。 拆裝沒有封膠但采用黑膠封裝的如T28黑膠功放這樣的IC時首先在IC頂部及周邊均勻涂上助焊劑或用風(fēng)槍吹熔了的松香水圖四、圖五這樣做一是有利于焊錫的熔化二是使芯片受熱溫度恒定避免在加熱過程中溫度升得過高而燒壞IC圖六。 再說說如何裝黑膠功放。 把功放放到主板上的焊盤之前先放些助焊劑在焊盤上用風(fēng)槍把焊盤的焊點吹熔然后再放功放上圖七功放的各腳位不一定要對得很準(zhǔn)因為把功放放入焊盤之后還要用風(fēng)槍再吹焊一下時間不宜過長在吹焊的過程中功放會自動對位。 這種先預(yù)熱焊盤再放功放的方法是為了避免功放長時間受高溫加熱而損壞。 基本焊接工藝訓(xùn)練這是修手機(jī)的焊接工藝訓(xùn)練沒用接受過訓(xùn)練或準(zhǔn)備完全自學(xué)的朋友可以參考這是網(wǎng)上搜來的。 第二章基本焊接工藝訓(xùn)練第一節(jié)SMD元件拆焊技術(shù)一、實訓(xùn)目的1.熟悉常用焊接工具的性能特點及操作使用方法。 2.掌握SMD元件的拆焊技巧。 二、實訓(xùn)器材熱風(fēng)槍1臺防靜電電烙鐵1把手機(jī)板1塊鑷子1把低溶點焊錫絲適量松香焊劑助焊劑適量吸錫線適量天那水或洗板水適量三、實訓(xùn)步驟一、熱風(fēng)槍及電烙鐵的調(diào)整一速工850熱風(fēng)槍1打開熱風(fēng)槍把風(fēng)量溫度調(diào)到適當(dāng)位置用手感覺風(fēng)筒風(fēng)量與溫度觀察風(fēng)筒有無風(fēng)量用溫度不穩(wěn)定現(xiàn)象。 2觀察風(fēng)筒內(nèi)部呈微紅狀態(tài)。 防止風(fēng)筒內(nèi)過熱。 3用紙觀察熱量分布情況。 找出溫度中心。 4風(fēng)嘴的應(yīng)用及注意事項。 5用最低溫度吹一個電阻記住最能吹下該電阻的最低溫度旋扭的位置。 二速工數(shù)顯熱風(fēng)槍1調(diào)節(jié)風(fēng)量旋扭讓風(fēng)量指示的鋼球在中間位置。 2調(diào)節(jié)溫度控制讓溫度指示在380℃左右。 注意短時間不使用熱風(fēng)槍時要使其進(jìn)入休眠狀態(tài)手柄上有休眠開關(guān)的按一下開關(guān)即可手柄上無開關(guān)的風(fēng)嘴向下為工作風(fēng)嘴向上為休眠超過5分鐘不工作時要把熱風(fēng)槍關(guān)閉。 三速工936數(shù)顯恒溫防靜電烙鐵1、溫度一般設(shè)置在300℃如果用于小元件焊接可把溫度適應(yīng)調(diào)低如果被焊接的元件較大或在大面積金屬上如地線的大面積銅箔焊接適當(dāng)把溫度調(diào)高。 2、烙鐵頭必須保持白色沾錫如果呈灰色須用專用海棉處理。 3、焊接時不能對焊點用力壓否則會損壞PCB板和烙鐵頭。 4、長時間不用要關(guān)閉烙鐵電源避免空燒。 5、電烙鐵一般在拆焊小元件處理焊點、處理短路、加焊、飛線工作中的使用。 二、使用熱風(fēng)槍拆焊扁平封裝IC一拆扁平封裝IC步驟1拆下元件之前要看清IC方向重裝時不要放反。 2觀察IC旁邊及正背面有無怕熱器件如液晶塑料元件帶封膠的BGAIC等如有要用屏蔽罩之類的物品把他們蓋好。 3在要拆的IC引腳上加適當(dāng)?shù)乃上憧梢允共鹣略蟮腜CB板焊盤光滑否則會起毛刺重新焊接時不容易對位。 4把調(diào)整好的熱風(fēng)槍在距元件周圍20平方厘米左右的面積進(jìn)行均勻預(yù)熱風(fēng)嘴距PCB板1CM左右在預(yù)熱位置較快速度移動PCB板上溫度不超過130-160℃1除PCB上的潮氣避免返修時出現(xiàn)起泡。 2避免由于PCB板單面上方急劇受熱而產(chǎn)生的上下溫差過大所導(dǎo)致PCB焊盤間的應(yīng)力翹曲和變形。 3減小由于PCB板上方加熱時焊接區(qū)內(nèi)零件的熱沖擊。 4避免旁邊的IC由于受熱不均而脫焊翹起5線路板和元件加熱熱風(fēng)槍風(fēng)嘴距IC1CM左右距離在沿IC邊緣慢速均勻移動用鑷子輕輕夾住IC對角線部位。 6如果焊點已經(jīng)加熱至熔點拿鑷子的手就會在第一時間感覺到一定等到IC引腳上的焊錫全部都熔化后再通過零作用力小心地將元件從板上垂直拎起這樣能避免將PCB或IC損壞也可避免PCB板留下的焊錫短路。 加熱控制是返修的一個關(guān)鍵因素焊料必須完全熔化以免在取走元件時損傷焊盤。

鋼結(jié)構(gòu)焊接禁忌與防治措施

鋼結(jié)構(gòu)焊接禁忌與防治措施 焊接施工不注意選擇最佳電壓 焊接時無論是打底、填充、蓋面，不管坡口尺寸大小，均選擇同一電弧電壓。 這樣有可能達(dá)不到要求的熔深、熔寬，產(chǎn)生咬邊、氣孔、飛濺等缺陷。 一般針對不同情況應(yīng)該分別選擇相應(yīng)長弧或短弧能得到較好的焊接質(zhì)量和工作效率，如打底焊接時為了能得到較好的熔深應(yīng)該采用短弧操作;填充焊或蓋面焊接時為了得到較高的效率和熔寬可以適當(dāng)加大電弧電壓。 現(xiàn)象、危害性 施焊時不根據(jù)坡口形式、焊接層數(shù)、焊接形式、焊條型號等適當(dāng)調(diào)整電弧長度。 防治措施 為了保證焊縫質(zhì)量，施焊時一般多采用短弧操作，但可以根據(jù)不同的情況選用合適的弧長以獲得最優(yōu)的焊接質(zhì)量，如V形坡口對接、角接的第一層應(yīng)使用短些的電弧，以保證焊透，且不發(fā)生咬邊現(xiàn)象;第二層可以稍長，以填滿焊縫。 焊縫間隙小時，宜用短弧，間隙大時電弧可稍長，焊接速度加快。 仰焊電弧應(yīng)最短，以防止鐵水下流;立焊、橫焊時為了控制熔池溫度，也要用小電流、短弧焊接。 要求熔透的接頭對接或角對接組合焊縫焊角尺寸不夠 T形接頭、十字接頭、角接接頭等要求熔透的對接或角對接組合焊縫，其焊腳尺寸不夠，或設(shè)計有疲勞驗算要求的吊車梁或類似構(gòu)件的腹板與上翼板緣連接焊縫的焊腳尺寸不夠，會使焊接的強(qiáng)度和剛度均達(dá)不到設(shè)計的要求。 T形接頭、十字接頭、角接接頭等要求熔透的對接組合焊縫，應(yīng)按照設(shè)計要求，必須有足夠的焊腳要求，一般焊腳尺寸不應(yīng)小于0.25t(t為連接處較薄的板厚)。 設(shè)計有疲勞驗算要求的吊車梁或類似的腹板與上翼緣連接焊縫的焊腳尺寸0.5t，且不應(yīng)大于10mm。 焊接尺寸的容許偏差為0~4mm。 多層焊縫不清除焊渣及焊縫表面有缺陷就進(jìn)行下層焊接 厚板多層焊接時，每層焊接完成后不清除焊渣及缺陷就直接進(jìn)行下層焊接，易造成焊縫產(chǎn)生夾渣、氣孔、裂紋等缺陷，降低連接強(qiáng)度，同時會引起下層焊接時的飛濺。 厚板多層焊接時，每層應(yīng)連續(xù)施焊。 焊接不控制焊接電流 焊接時，為了搶進(jìn)度，對于中厚板對接焊縫采取不開坡口。 強(qiáng)度指標(biāo)下降，甚至達(dá)不到標(biāo)準(zhǔn)要求，彎曲試驗時出現(xiàn)裂紋，這樣會使焊縫接頭性能不能保證，對結(jié)構(gòu)安全構(gòu)成潛在危害。 焊接時要按工藝評定中的焊接電流控制，允許有10~15%浮動。 坡口的鈍邊尺寸不宜超過6mm。 對接時，板厚超過6mm時，要開坡口進(jìn)行焊接。 多層焊不連續(xù)施焊，不注意控制層間溫度 厚板多層焊接時，不注意層間溫度控制，如層間間隔時間過長，不重新預(yù)熱就施焊就容易在層間產(chǎn)生冷裂紋;如過間隔時間過短，層間溫度過高(超過900攝氏度)，對焊縫及熱影響區(qū)的性能也會產(chǎn)生影響，會造成晶粒粗大，致使韌性及塑性下降，會對接頭留下潛在隱患。 厚板多層焊接時，應(yīng)加強(qiáng)對層間溫度的控制，在連續(xù)施焊過程中應(yīng)檢驗焊接的母材溫度，使層間溫度盡量能與預(yù)熱溫度保持一致，對層間的最高溫度也要加以控制。 焊接時間不應(yīng)過長，如遇有焊接中斷的情況時應(yīng)采取適當(dāng)?shù)暮鬅?、保溫措施，再次施焊時，重新預(yù)熱溫度應(yīng)適當(dāng)高于初始預(yù)熱溫度。 焊接不注意控制焊接變形 焊接時不注意從焊接順序、人員布置、坡口形式、焊接規(guī)范選用及操作方法等方面控制變形，從而導(dǎo)致焊接后變形大、矯正困難、增加費用，尤其是厚板及大型工件，矯正難度大，用機(jī)械矯正易引起裂紋或?qū)訝钏毫选?用火焰矯正成本高且操作不好易造成工件過熱。 采用合理的焊接順序并選用合適的焊接規(guī)范和操作方法，還要采用反變形和剛性固定措施。 焊接在接頭間隙中塞焊條頭或鐵塊 如用生銹的焊條頭或鐵塊填充，難以保證與母材的材質(zhì)一致;如用焊條頭、鐵塊上有油污、雜質(zhì)等會使焊縫產(chǎn)生氣孔、夾渣、裂紋等缺陷。 這些情況均會使接頭的焊縫質(zhì)量大大降低，達(dá)不到設(shè)計和規(guī)范對焊縫的質(zhì)量要求。 1)當(dāng)工件組裝間隙很大，但沒有超過規(guī)定允許使用的范圍，組裝間隙超過薄板板厚2倍或大于20mm時，應(yīng)用堆焊方法填平凹陷部位或減小組裝間隙。 嚴(yán)禁在接頭間隙中采用填塞焊條頭或鐵塊補(bǔ)焊的方法。 2)零件加工劃線時，應(yīng)注意留足切割余量及切割后的焊接收縮余量，控制好零件尺寸，不要以增加間隙來保證外形尺寸。 采用不同厚度及寬度的板材對接時，不平緩過渡 采用不同厚度及寬度的板材對接時，不注意板的厚度差是否在標(biāo)準(zhǔn)允許范圍內(nèi)，如不在允許范圍內(nèi)且不做平緩過渡處理則這樣的焊縫在高出薄板厚度出易引起應(yīng)力集中和產(chǎn)生未熔合等焊接缺陷，影響焊接質(zhì)量。 當(dāng)超過有關(guān)規(guī)定時應(yīng)將焊縫焊成斜坡狀，其坡度最大允許值應(yīng)為1:2.5;或厚度的一面或兩面在焊接前加工成斜坡，且坡度最大允許值為1:2.5，當(dāng)直接承受動載荷且需要進(jìn)行疲勞驗算的結(jié)構(gòu)斜坡坡度不應(yīng)大于1:4。 不同寬度的板材對接時，應(yīng)根據(jù)工廠及工地條件采用熱切割，機(jī)械加工或砂輪打磨的方法使其平緩過渡，且其連接處最大允許坡度值為1:2.5。

淺談焊接技術(shù)與溫度控制

應(yīng)用技術(shù)與設(shè)計018年第07期85焊接作為金屬連接的基本方法之一，在造船、橋梁、機(jī)械制造等諸多行業(yè)應(yīng)用廣泛，其質(zhì)量的高低也受到越來越多的人們關(guān)注。 其中焊接溫度能夠?qū)腹苌a(chǎn)產(chǎn)生很大的影響作用。 焊接，也可以叫作熔接，是被加工的材質(zhì)在高壓或者高溫的環(huán)境下，工件之間連接，產(chǎn)生原子間的相融，達(dá)到永久性的一體工藝。 在焊接的操作中，高溫下的工件與熔料會產(chǎn)生熔接范圍，經(jīng)過冷卻，熔料的凝結(jié)，形成連接，所以說高溫高壓的環(huán)境是焊接的必備條件。 焊接發(fā)生在工件相接觸的特定部分，是一個溫度快速升起和冷卻的熱處理工藝，所以溫度的控制直接關(guān)系著焊接后作品的質(zhì)量，從大的...。 批注本地保存成功，開通會員云端永久保存去開通 淺談焊接技術(shù)與溫度控制 應(yīng)用技術(shù)與設(shè)計2018年第07期85焊接作為金屬連接的基本方法之一，在造船、橋梁、機(jī)械制造等諸多行業(yè)應(yīng)用廣泛，其質(zhì)量的高低也受到越來越多的人們關(guān)注。 焊接發(fā)生在工件相接觸的特定部分，是一個溫度快速升起和冷卻的熱處理工藝，所以溫度的控制直接關(guān)系著焊接后作品的質(zhì)量，從大的方面影響著勞動的生產(chǎn)效能，工程的安全使用。 所以，焊接操作，必須重視溫度。 溫度控制也是焊接工藝的核心，不同的焊接技術(shù)，要求不同的溫度，工件在施壓下的性質(zhì)變化是溫度控制的結(jié)果顯示。 所以，更好的了解溫度把控，我們先從焊接的方法，工藝入手，研究溫度在整個焊接過程的如何作用，易于溫度控制，更好的焊接施工。 1焊接技術(shù)的概述1.1焊接方法通常情況下，焊接施工時，直接作用于母材。 目前常見的電弧焊埋弧焊氣體保護(hù)焊和新型的等離子焊接方法共40多種，相對集中壓焊，融焊和釬焊這三種。 1.1.1壓焊。 壓焊也被稱作固態(tài)焊接，當(dāng)加工料受壓，加工件自然固體狀態(tài)下的緊密結(jié)合。 電阻對焊是比較常見的壓焊技術(shù)，這種方法將加工
