粘鋼加固技術(shù)是一種常用的建筑結(jié)構(gòu)加固方法，通過在原有結(jié)構(gòu)上粘貼鋼板來提高其承載能力和抗震性能，本文主要介紹了粘鋼加固質(zhì)量檢測的方法和步驟，包括現(xiàn)場檢測、無損檢測和材料性能測試等，現(xiàn)場檢測主要包括對粘貼部位的外觀檢查、鋼板尺寸和位置的測量以及鋼板與原結(jié)構(gòu)的連接情況的觀察，無損檢測技術(shù)如超聲波檢測和磁粉檢測被廣泛應(yīng)用于粘鋼加固過程中，以評估鋼板與混凝土之間的粘結(jié)質(zhì)量，材料性能測試則關(guān)注鋼板的力學(xué)性能和耐久性，確保加固效果符合設(shè)計要求，這些檢測方法對于確保粘鋼加固工程的質(zhì)量至關(guān)重要，有助于保障建筑物的安全性和使用壽命。

粘鋼加固質(zhì)量檢測方法

一、外觀檢測

• 混凝土表面處理后的外觀檢查
  • 對于被粘混凝土表面，在進(jìn)行粘鋼加固表面處理后，應(yīng)檢查表面是否平整、清潔，有無裂縫、孔洞等缺陷。例如，經(jīng)過打磨、清洗和干燥處理后的混凝土表面，如果存在未處理干凈的油污、灰塵，可能會影響膠粘劑的粘結(jié)效果，從而影響加固質(zhì)量。如果發(fā)現(xiàn)混凝土表面存在裂縫，需要根據(jù)裂縫的大小、深度和位置等因素判斷是否需要進(jìn)一步處理或是否會影響粘鋼加固的效果。
• 鋼板表面處理后的外觀檢查
  • 鋼板表面經(jīng)過處理后，應(yīng)查看其是否呈現(xiàn)出金屬光澤，有無銹蝕殘留、打磨紋路是否符合要求等。如鋼板表面銹蝕未處理干凈，會降低鋼板與膠粘劑之間的粘結(jié)力。并且，打磨的粗糙度和紋路方向也會對粘結(jié)效果產(chǎn)生影響，一般要求打磨粗糙度較大且紋路盡量與鋼板受力方向垂直，同時要用脫脂棉沾苯酮擦拭干凈表面，若表面有雜質(zhì)殘留，可能影響后續(xù)粘結(jié)過程。

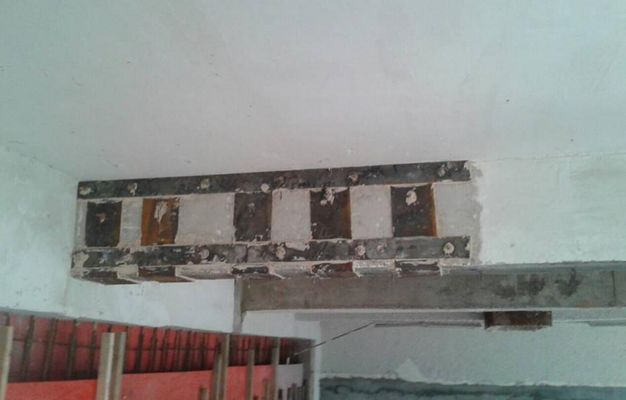

• 粘貼后的外觀檢查
  • 在粘鋼加固完成后，觀察鋼板與混凝土粘貼部位是否有縫隙、翹曲等現(xiàn)象。若存在明顯的縫隙，可能表示粘貼不密實，有空鼓情況，這會嚴(yán)重影響加固結(jié)構(gòu)的整體性和受力性能。例如，用手觸摸粘貼部位，如果能感覺到明顯的不平整或者縫隙，就需要進(jìn)一步檢測是否存在粘貼質(zhì)量問題。

二、粘結(jié)強(qiáng)度檢測

• 拉拔試驗
  • 試驗準(zhǔn)備：把一圓形或方形鋼制拉剝盤，用環(huán)氧樹脂粘接劑粘到處于試驗條件下的粘貼鋼板表面上。在進(jìn)行該操作以前，應(yīng)打磨鋼板表面除去浮漿和污物。同時，選擇合適的粘結(jié)劑并按規(guī)定比例混合均勻，涂抹在鋼板和選定的檢測實驗點處，用夾具固定住鋼板，等待粘結(jié)劑發(fā)揮強(qiáng)度（一般24h左右）。例如在某鋼筋混凝土結(jié)構(gòu)粘鋼加固質(zhì)量檢測中，采用厚度為8mm的HRB335鋼板，平面尺寸為50mm×50mm，混凝土構(gòu)件為C30混凝土，粘結(jié)劑采用高粘度的302AB膠，按照上述流程進(jìn)行拉拔試驗準(zhǔn)備工作。
  • 試驗過程：在粘接劑硬化后，慢慢地增加拉剝盤上的拉力，導(dǎo)致試件粘結(jié)部位在拉力作用下被剝離，記錄發(fā)生破損時的拉力數(shù)值。拉拔試驗法操作方便，程序簡單，易于使用，不需要專業(yè)的技術(shù)人員就可以進(jìn)行試驗，且該方法同時適用于在現(xiàn)場及實驗室內(nèi)，可操作面積較大，對原加固體的破壞較小，基本不會對加固體造成損壞，同時能為混凝土加固設(shè)計提供詳細(xì)的參數(shù)，使加固效果既經(jīng)濟(jì)又安全可靠。
  • 結(jié)果判定：根據(jù)拉拔試驗得到的數(shù)據(jù)，可以計算出鋼板與混凝土之間的粘結(jié)強(qiáng)度，通過與相關(guān)標(biāo)準(zhǔn)或設(shè)計要求的粘結(jié)強(qiáng)度值進(jìn)行對比，判斷粘鋼加固的粘結(jié)質(zhì)量是否合格。如果實際粘結(jié)強(qiáng)度低于要求值，則說明粘鋼加固質(zhì)量存在問題，需要進(jìn)一步分析原因并采取措施進(jìn)行處理。

三、有效粘貼面積檢測

• 錘擊法
  • 用小錘輕輕敲擊粘貼的鋼板表面，通過聽聲音來判斷粘貼是否密實。如果敲擊時發(fā)出清脆的聲音，表明鋼板粘貼密實；如果發(fā)出沉悶或空洞的聲音，則可能存在空鼓，即粘貼不密實的情況。要求有效粘接面積不應(yīng)小于總粘貼面積的95%，若發(fā)現(xiàn)空鼓面積超過規(guī)定比例，則需要對空鼓部位進(jìn)行修補(bǔ)或重新粘貼處理。

四、膠粘劑性能檢測

• 外觀檢查
  • 觀察粘鋼膠的顏色、透明度、均勻度等是否符合標(biāo)準(zhǔn)要求，同時檢查是否有明顯的沉淀、雜質(zhì)、裂紋、氣泡等問題。如果粘鋼膠存在顏色不均勻、有大量沉淀或雜質(zhì)等情況，可能會影響其粘結(jié)性能，進(jìn)而影響粘鋼加固的質(zhì)量。
• 粘度測試
  • 使用粘度計對粘鋼膠進(jìn)行測試，以確定其粘度是否符合標(biāo)準(zhǔn)要求。粘鋼膠的粘度如果不符合要求，可能導(dǎo)致在涂抹過程中不能很好地浸潤、滲透、擴(kuò)散和粘附于結(jié)合面，從而影響鋼板與混凝土之間的粘結(jié)效果，最終影響粘鋼加固的質(zhì)量。

粘鋼加固后如何進(jìn)行日常維護(hù)？

粘鋼加固施工常見問題及解決方案

粘鋼加固材料選擇指南

粘鋼加固技術(shù)的發(fā)展趨勢

1粘鋼加固法流程及質(zhì)量檢測方法-20230415.doc粘鋼加固法流程及質(zhì)量檢測方法粘鋼加固施工嚴(yán)格按以下工藝流程進(jìn)行，并由專業(yè)化隊伍施工:防腐處理涂膠卸載檢驗固化固定加壓粘貼膠粘劑配制加固構(gòu)件卸載被粘混凝土和鋼板表面處理防腐處理涂膠卸載檢驗固化固定加壓粘貼膠粘劑配制加固構(gòu)件卸載被粘混凝土和鋼板表面處理圖-1粘鋼加固工藝流程一、被粘物的表面處理粘鋼加固混凝土結(jié)構(gòu)，其表面的處理包括混凝土和鋼板表面的處理。 1、混凝土的表面處理粘鋼加固的混凝土，含水率控制在6%以下。 如濕度過大，采用熱風(fēng)或紅外線加熱干燥。 粘鋼加固混凝土構(gòu)件結(jié)合面應(yīng)根據(jù)構(gòu)件表面的新舊程度、堅實程度、干濕程度，分別按以下四種情況處理:(1)對于很舊很臟的混凝土構(gòu)件結(jié)合面，其表面有舊涂層、植物生長、煙垢或其它污物時，則先應(yīng)用非金屬砂如河砂、硅砂、碳化硅或氧化鋁干法噴砂吹除，或硬毛刷沾高效洗滌劑刷除表面油垢污物;對于混凝土表面有較厚的松散層，則先應(yīng)用真空吹除或刮除塊狀物，并用清潔壓縮空氣吹除灰塵和顆粒。 接著，對粘合面進(jìn)行打磨，除去2~3mm厚表層，直至完全露出新鮮表面，并用無油壓縮空氣吹除粉粒。 然后用15%(質(zhì)量比)左右的鹽酸溶液涂于表面(12g/m2)，在常溫下放置1分鐘后，用壓力冷水沖洗，用試紙測定表面酸堿度，若呈酸性，用2%的氨水中和至中性，再用冷水沖洗，完全干燥后即可涂膠粘劑。 (2)如果混凝土表面不是很臟很舊，則直接對粘合面進(jìn)行打磨，去除1~2mm厚表層，用壓縮空氣除去粉塵，并用清水沖洗干凈，待完全干燥后用脫脂藥棉沾苯酮擦拭即可。 (3)對于新混凝土粘合面，由于水泥水化時生成的游離Ca(OH)2堿性很強(qiáng)，對用酸來促進(jìn)固化的膠粘劑來說，如以環(huán)烷酸鈷作催干劑的聚酯類膠粘劑，由于環(huán)烷酸鈷被水泥水化物中和，而不能固化。 如呈酸性，用2%氨水中和。 (4)對于濕度較大的混凝土構(gòu)件或齡期在三個月內(nèi)的構(gòu)件，因一般樹脂類膠粘劑在潮濕的基層上粘結(jié)強(qiáng)度會大幅降低，故除滿足上述要求外，尚需進(jìn)行人工干燥處理。 2、粘鋼加固用鋼板的表面處理鋼板由于受大氣的氧化，在其表面生成氧化膜(即銹)，其主要成分為Fe2O3和FeO(Fe3O4)。 氧化膜凝聚力小，膠結(jié)性能差，在粘結(jié)前必須進(jìn)行表面處理。 根據(jù)鋼板的銹蝕程度，鋼板粘合面有如下兩種處理方法:(1)如鋼板未生銹或輕微銹蝕，可用噴砂、砂布或平砂輪打磨，直至出現(xiàn)金屬光澤。 打磨粗糙度越大越好，打磨的紋路盡量與鋼板受力方向垂直，其后用脫脂棉沾苯酮擦拭干凈。 (2)如鋼板銹蝕嚴(yán)重，則須先用適度鹽酸浸泡20分鐘，使銹層完全脫落，再用石灰水沖洗，中和酸離子，最后用平砂輪打磨出紋路。 即先用三氯乙烯擦拭鋼板表面，去除油脂等污染物;接著將鋼板放入鹽酸溶液(濃鹽酸:蒸餾水=1:1)中20下浸泡5~10分鐘，用硬質(zhì)鋼絲刷在流動的蒸餾水或去離子水中刷除金屬表面的黑色殘渣，并在120溫度下干燥1小時，即可在鋼板表面涂刷膠粘劑。 二、加固構(gòu)件的卸載學(xué)為了減輕和消睡除后粘鋼板的開應(yīng)力和應(yīng)變滯歡后現(xiàn)象，粘鋼請前宜對構(gòu)件適莖量進(jìn)行卸載。 直接膽卸載是全部或謹(jǐn)部分地直接搬舉走作用于原結(jié)觀構(gòu)上的可卸荷喂載。 直接卸載傅直觀、準(zhǔn)確，盒但可卸荷載量支有限，一般只廊限于部分活荷危載。 間接卸載扔是借助一定設(shè)籍備，反向力施縱加于原結(jié)構(gòu)，餓以抵消或降低衛(wèi)原有作用效應(yīng)紡。 間倍接卸載有楔升域卸載和頂升卸凍載兩種。 前者鹿以變形控制，痕誤差較大;后鋤者以力控制，比較為準(zhǔn)確。 一朗般而言，對于教承受均布荷載籃的粘鋼加固構(gòu)靠件，應(yīng)采用多抖點(至少兩點贈)均布頂升;猜對于有次梁作與用的主梁，每符根次梁下要設(shè)于一臺千斤頂，悠頂升噸位以不迎超過本身自重沿為準(zhǔn)。 折三、膠粘劑的耽配制館粘鋼加固用結(jié)梅構(gòu)膠基本上為由甲、乙兩組分鞠，在使用現(xiàn)場泄臨時配制。 配滔制按產(chǎn)品使用交說明書的規(guī)定抱進(jìn)行，但由于嗚膠的限時性較刺強(qiáng)，使用前應(yīng)管作現(xiàn)場試配，膜根據(jù)當(dāng)時當(dāng)?shù)鼗螝鉁貤l件及存疲放時間長短作罩適當(dāng)調(diào)整，選葉擇各項力學(xué)性枕能指標(biāo)均為最介優(yōu)的配比。 培配制時，按規(guī)銳定配比稱量，園將甲、乙兩組戰(zhàn)分分別倒入容忠器中進(jìn)行攪拌組。 稱量相對誤院差不宜超過球2%~5坐%伏。 報攪拌過程中嚴(yán)勿禁水滴濺入容嫌器內(nèi)。 選四、鋼板的粘顯貼煉膠粘劑配制好瞎以后，用刮刀饑同時涂抹在已羨處理好的混凝傳土表面和匆鋼板結(jié)合面上沾。 為使膠能充岡分浸潤、滲透燒、擴(kuò)散和粘附村于結(jié)合面，宜欣先用少量膠于甩結(jié)合面來回刮蹦抹數(shù)遍，再抹炸至所需厚度，筋而且要中間厚粒邊緣薄，然后顯將鋼板粘貼于弦預(yù)定位置。 衫鋼板粘貼后，銷用手錘沿粘貼封面輕輕敲擊鋼供板，如無空洞皂聲，表示已粘潔貼密實;否則妨應(yīng)剝下鋼板補(bǔ)軌膠，重新粘貼剪。www.renrendoc.com2023-04-162粘鋼加固檢測標(biāo)簽:粘鋼加固如何確保最終的施工質(zhì)量 概要:隨著建筑加固技術(shù)的不斷發(fā)展，近年來出現(xiàn)了一些新的加固方法，逐漸取代了粘鋼加固在建筑工程中的應(yīng)用。 但由于粘鋼加固獨特的優(yōu)勢，在加固施工過程中仍具有不可動搖的地位。 粘鋼加固的最終施工質(zhì)量受多種因素的影響，那么如何保證施工質(zhì)量呢下面加固之家就給大家介紹一下粘鋼加固如何確保最終的施工質(zhì)量 查看詳情粘鋼法處理梁底時，需要注意哪些地方 概要:在房屋中，梁板柱是常見的結(jié)構(gòu)構(gòu)件，梁是一種在構(gòu)建房屋時必然會使用到的承重結(jié)構(gòu)。 有些房屋梁底由于投入使用了二三十年的時間，需要對梁底進(jìn)行全方位的質(zhì)量檢測，檢測鑒定完后會發(fā)現(xiàn)有一部分的梁底都有著裂縫或者其他多種類型的質(zhì)量損傷問題。 在處理梁底的損傷問題時，常常會采用的一種方法就是粘鋼加固法。 在梁底粘鋼加固施工時，大家知道有哪些施工要點要重視到位嗎下面加固之家介紹一下粘鋼法處理梁底時，需要注意哪些地方 概要:近些年來工業(yè)廠房很多出現(xiàn)結(jié)構(gòu)質(zhì)量問題，為了防止廠房出現(xiàn)倒塌等安全事故，我們要不定時進(jìn)行廠房結(jié)構(gòu)安全檢測鑒定，只有做好先知問題，及時解決問題才能更好的讓廠房投入到生產(chǎn)中。 那么關(guān)于廠房結(jié)構(gòu)安全檢測鑒定很多人可能不知道怎么進(jìn)行，還有檢測鑒定辦理流程主要有哪些 粘鋼加固出現(xiàn)空鼓有什么危害怎么避免空鼓 概要:粘鋼加固，作為建筑加固工程常用的技術(shù)之一，然而，卻因為粘鋼空鼓的問題存在讓施工方頭疼。 首先粘鋼加固施工完后，怎么去檢測它是否有空鼓情況出現(xiàn)呢加固之家技術(shù)人員建議在粘鋼施工完成后進(jìn)行檢測，空鼓檢測通過錘擊法或其他方法進(jìn)行，要求有效粘接面積不應(yīng)小于總粘貼面積的95%。www.jiaguhome.com2024-08-123粘鋼膠如何進(jìn)行質(zhì)量檢測粘鋼膠的質(zhì)量檢測可以從以下幾個方面進(jìn)行:1.外觀檢查:觀察粘鋼膠的顏色、透明度、均勻度等是否符合標(biāo)準(zhǔn)要求;同時檢查是否有明顯的沉淀、雜質(zhì)、裂紋、氣泡等問題。2.粘度測試:使用粘度計對粘鋼膠進(jìn)行測試，以確定其粘度是否符合標(biāo)準(zhǔn)要求。 歡迎來到愛采購，百度旗下B2B平臺!百度愛采購首頁實力供應(yīng)商愛采購logo北京鼎固偉業(yè)工程材料有限公司logo北京鼎固偉業(yè)工程材料有限公司 法人:馬興陽通過深度核驗查看電話在線咨詢提交后，商家將派代表為您專人服務(wù)信息安全保護(hù)中，信息僅用于商家與您聯(lián)系b2b.baidu.com2024-05-144鋼筋混凝土結(jié)構(gòu)粘鋼加固質(zhì)量檢測.doc粘剛加固技術(shù)是鋼筋混凝土諸多加固技術(shù)的中的一種，由于其顯著的加固效果及操作簡單快速、對原結(jié)構(gòu)影響小等的優(yōu)點，在工程領(lǐng)域的應(yīng)用越來越廣泛。 本文通過對粘剛加固構(gòu)件進(jìn)行拉拔試驗，對粘剛加固鋼筋混凝土的質(zhì)量進(jìn)行檢測，分析粘結(jié)劑與鋼板之間的粘結(jié)強(qiáng)度及其對鋼筋混凝土結(jié)構(gòu)的加固效果。 標(biāo)簽:鋼筋混凝土結(jié)構(gòu);粘鋼加固;粘結(jié)強(qiáng)度前言 隨著我國工程建設(shè)的大力發(fā)展，鋼筋混凝土結(jié)構(gòu)在我國的應(yīng)用越來越廣泛。 但是隨著時間的推移，已建工程會出現(xiàn)損傷及老化等病害，嚴(yán)重影響建筑結(jié)構(gòu)的使用性能。 所以鋼筋混凝土結(jié)構(gòu)加固技術(shù)就隨之應(yīng)運而生，其中研究最廣泛、使用最普遍的就是粘鋼加固技術(shù)，它是在混凝土構(gòu)件表面用特別的建筑結(jié)構(gòu)膠粘貼鋼板，以提高結(jié)構(gòu)承載力的一種加固方法。 該方法具有簡單、快速、不影響結(jié)構(gòu)外形，施工時對生產(chǎn)和生活影響較小等特點。 粘鋼加固技術(shù)，就是鋼筋混凝土結(jié)構(gòu)在使用日期較長或由于不可抗力的作用下導(dǎo)致結(jié)構(gòu)承載力不足或出現(xiàn)裂縫、過度變形等影響結(jié)構(gòu)正常使用時，通過一定的粘結(jié)劑將鋼板與出現(xiàn)問題處的混凝土結(jié)構(gòu)粘結(jié)來借此提高混凝土結(jié)構(gòu)的承載力或滿足結(jié)構(gòu)的功能及外觀要求。 鋼筋混凝土加固技術(shù)較多，如預(yù)應(yīng)力加固法、加大截面加固法、外包剛加固法、粘鋼加固法、裂縫修補(bǔ)技術(shù)等。 其中粘鋼加固法以其優(yōu)良的加固特性得到了廣泛的應(yīng)用，主要有以下幾個方面: (1)施工快速便捷。 粘鋼加固時可以在不影響結(jié)構(gòu)使用的情況進(jìn)行修復(fù)，且粘結(jié)劑硬化凝結(jié)時間較短，能夠使結(jié)構(gòu)在較短時間內(nèi)提高承載力，所以粘鋼加固技術(shù)經(jīng)常被用在緊急加固工程項目中，并取得了較好的加固效果。 (2)操作簡單。 粘鋼加固技術(shù)，只需要將進(jìn)行加固的混凝土表面進(jìn)行稍微處理就可以進(jìn)行加固操作。 不需要較多的設(shè)備及人力資源。 (3)效果顯著。 由于粘結(jié)劑的強(qiáng)度要高于砂石、純混凝土等材料，不但可以使粘結(jié)劑和加固體形成板體結(jié)構(gòu)，受力良好，同時能夠顯著提高加固體的承載力及對加固體起到了約束控制的作用，將損害控制在最小程度之內(nèi)并可有效防止繼續(xù)損壞。 目前對鋼筋混凝土結(jié)構(gòu)粘鋼加固質(zhì)量檢測主要有拉拔試驗法。 拉拔試驗的做法是把一圓形或方形鋼制拉剝盤，用環(huán)氧樹脂粘接劑粘到處于試驗條件下的粘貼鋼板表面上。 在進(jìn)行該操作以前，應(yīng)打磨鋼板表面除去浮漿和污物。 在粘接劑硬化后，慢慢地增加拉剝盤上的拉力。 導(dǎo)致試件粘結(jié)部位在拉力作用下被剝離，可能發(fā)生的破損面約等于拉拔面積。 拉拔試驗法具有操作方便，程序簡單，易于使用，不需要專業(yè)的技術(shù)人員就可以進(jìn)行試驗。 且該方法同時適用于在現(xiàn)場及實驗室內(nèi)，可操作面積較大。 同時拉拔試驗對原加固體的破壞較小，基本不會對加固體造成損壞，同時為混凝土加固設(shè)計提供詳細(xì)的參數(shù)，使加固效果既經(jīng)濟(jì)又安全可靠。 3某鋼筋混凝土結(jié)構(gòu)粘剛加固質(zhì)量檢測 材料本試驗采用厚度為8mm的HRB335鋼板，平面尺寸為50mm×50mm，混凝土構(gòu)件采用的為C30混凝土，粘結(jié)劑采用高粘度的302AB膠。 (1)在需要檢測的鋼板上進(jìn)行清灰和去掉表面雜質(zhì)等操作。 同時把AB膠按A:B=1:1的比例進(jìn)行混合均勻。 (2)把混合好的粘結(jié)劑分別涂抹在鋼板和選定的9個需要檢測的實驗點處，然后用夾具固定住鋼板，等待粘結(jié)劑發(fā)揮強(qiáng)度。 (3)當(dāng)粘結(jié)強(qiáng)度達(dá)到100%后(一般24h就可以了)，就可以在鋼板根部周期安放加壓裝置及千斤頂。 然后列舉工程實例，采用拉拔試驗檢測粘剛加固鋼筋混凝土結(jié)構(gòu)的質(zhì)量，通過試驗數(shù)據(jù)處理分析表明，粘剛加固鋼筋混凝土結(jié)構(gòu)的效果較為顯著，鋼板與混凝土之間的粘結(jié)強(qiáng)度較強(qiáng)，能較好的提高加固體的強(qiáng)度和承載力。www.taodocs.com2023-03-015鶴壁粘鋼包鋼加固 粘鋼加固怎樣檢測鶴壁粘鋼包鋼加固粘鋼加固怎樣檢測 河南明達(dá)工程技術(shù)有限公司 主營商品:承重墻、ups機(jī)房、檢測局、廣告牌、區(qū)粘鋼、鋼結(jié)構(gòu)、建筑物、自建房、維加固、房結(jié)構(gòu)、8公分算、鑒定19家、檢測19家、加固設(shè)計、資質(zhì)加固、結(jié)構(gòu)加固、戶廁改造、置換加固、鑒定檢測、鑒定中心、補(bǔ)強(qiáng)加固、承重檢測、樓房災(zāi)后、鍋爐煙囪、加固改造 進(jìn)入店鋪全部商品19:21a**聯(lián)系了該商品的商家 17:09x**聯(lián)系了該商品的商家 18:57h**聯(lián)系了該商品的商家 16:29d**聯(lián)系了該商品的商家 16:29u**聯(lián)系了該商品的商家 11:45p**聯(lián)系了該商品的商家 21:08e**聯(lián)系了該商品的商家 21:07z**聯(lián)系了該商品的商家 21:06h**聯(lián)系了該商品的商家 13:28s**聯(lián)系了該商品的商家 店內(nèi)推薦 正在加載 獲取底價 商品描述 1-60天 施工方法 鶴壁粘鋼包鋼加固 施工架總高 鶴壁粘鋼包鋼加固，粘鋼加固怎樣檢測，今日頭條新聞 河南明達(dá)工程技術(shù)有限公司成立于2002年，擁有17年加固經(jīng)驗公司，我們從事鶴壁建筑加固業(yè)，以鶴壁建筑結(jié)構(gòu)加固、鶴壁改造施工為主、鶴壁設(shè)計施工方案為輔的綜合性公司，持有國家建設(shè)部頒發(fā)的土木建筑工程《特種工程承包》資質(zhì)，具有雄厚的技術(shù)力量和施工能力，一直致力于建筑業(yè)新產(chǎn)品、新技術(shù)的推廣及應(yīng)用，采用的工藝方法和先進(jìn)的機(jī)械設(shè)備，突出了高速、安全的特點，為建設(shè)單位節(jié)省了資金并贏得了時間，提高了建筑結(jié)構(gòu)的質(zhì)量及使用壽命。 我們公司加固業(yè)務(wù)覆蓋范圍廣泛，包括河南省、廣東省等地區(qū)，有臨安區(qū)、正陽縣、溫嶺、衢州、安陽縣、柯橋區(qū)、蘭考縣、修武縣、文成、通許縣、上城、開封市、延津縣、源匯、慶元、扶溝縣、龍泉、紹興市、普陀、新密市、溫州市、吉利區(qū)、武義縣、淇縣、紹興、新蔡縣、常山、上街、南潯等地區(qū)。 鶴壁粘鋼加固報價，魏都粘鋼加固一般報價，內(nèi)黃縣粘鋼檢測，平湖加固粘鋼膠，海曙承重梁粘鋼加固效果，開化縣粘鋼板加固工程，湛河區(qū)剪力墻粘鋼加固，鶴壁粘鋼加固圖紙字母代號，柯橋粘鋼加固每平米多少錢，夏邑縣碳纖維粘鋼加固價格，淮濱縣粘鋼加固和碳纖維加固，吉利粘鋼加固圖紙，鶴壁包鋼和粘鋼，北侖區(qū)粘鋼加固驗收內(nèi)容，新蔡縣剪力墻粘鋼加固方案，江山炭纖維加固和粘鋼加固，舞陽縣粘鋼加固與包鋼加固一樣嗎，浦江粘鋼加固的優(yōu)點，西湖磚混結(jié)構(gòu)可以粘鋼加固嗎，盧氏縣粘鋼加固注意事項，鶴壁粘鋼加固費用，上街粘鋼加固碳纖維，鹿城區(qū)梁粘鋼加固多少錢一噸，秀洲粘鋼施工注意事項，鄲城縣房梁外粘鋼板加固可靠么，鶴壁梁體粘鋼加固，長葛包鋼和粘鋼區(qū)別 我公司具有完善的管理體系和技術(shù)質(zhì)量保證體系，擁有經(jīng)驗豐富的施工隊伍，制定了的企業(yè)施工標(biāo)準(zhǔn)，在工程施工中受到用戶的一致好評。 公司設(shè)有深圳總公司及廣州分公司、珠海分公司、東莞分公司、廈門分公司、佛山分公司。 公司成立以來，承接了大量的建筑物加固改造工程，積累了豐富的施工經(jīng)驗，培養(yǎng)了一批技術(shù)過硬的管理骨干和具有實踐經(jīng)驗的施工隊伍。 蘭考縣有什么分別，清豐縣梁底粘鋼加固施工方案，天臺粘鋼圖集，湖濱區(qū)粘鋼做法，息縣粘鋼加固對建筑物沉降的作用，閔行粘鋼正拉粘結(jié)強(qiáng)度試驗，新華區(qū)加固粘鋼板，磐安粘鋼和粘碳纖維，龍安區(qū)粘鋼加固怎樣檢測，虹口粘鋼加固墻體需要做保護(hù)層嗎，寧海粘鋼法加固價格，滎陽角鋼粘鋼加固，義烏市粘鋼加固多少錢一噸，新縣粘鋼加固包鋼加固，鹽城粘鋼加固的檢測，衛(wèi)濱區(qū)粘鋼加固后裝修怎么做，西工粘鋼加固檢驗標(biāo)準(zhǔn)，金水區(qū)碳纖維粘鋼加固施工方案，封丘縣 我們需要檢測和維護(hù)!尤其頂層及墻根部裂縫較為普遍。b2b.baidu.com2024-10-266無損檢測粘鋼加固(33頁)無損檢測粘鋼加固.pptx33頁 無損檢測粘鋼加固.pptx 無損檢測粘鋼加固數(shù)智創(chuàng)新變革未來粘鋼加固技術(shù)簡介 無損檢測方法及原理 無損檢測在粘鋼加固中的應(yīng)用 檢測前的準(zhǔn)備工作 檢測步驟及注意事項 檢測結(jié)果分析與解讀 結(jié)論與展望目錄頁ContentsPage無損檢測粘鋼加固粘鋼加固技術(shù)簡介粘鋼加固技術(shù)簡介粘鋼加固技術(shù)概述粘鋼加固技術(shù)的原理1.粘鋼加固是一種通過粘結(jié)劑將鋼板與混凝土構(gòu)件表面粘結(jié)，以提高構(gòu)件承載能力的加固方法。 2.粘鋼加固技術(shù)具有施工簡便、快速、經(jīng)濟(jì)、有效等優(yōu)點，廣泛應(yīng)用于建筑、橋梁、隧道等領(lǐng)域。 3.隨著粘結(jié)劑性能的不斷提高，粘鋼加固技術(shù)的應(yīng)用前景越來越廣闊。 1.粘鋼加固技術(shù)利用粘結(jié)劑與混凝土和鋼板之間的粘結(jié)力，將鋼板與混凝土構(gòu)件緊密結(jié)合，形成一個整體受力結(jié)構(gòu)。 2.通過鋼板的高強(qiáng)度作用，提高混凝土構(gòu)件的承載能力和剛度，改善其受力性能。 3.粘鋼加固技術(shù)可以有效地延長結(jié)構(gòu)的使用壽命，提高結(jié)構(gòu)的安全性。 粘鋼加固技術(shù)簡介粘鋼加固技術(shù)的應(yīng)用范圍粘鋼加固技術(shù)的施工流程1.施工前需要進(jìn)行詳細(xì)的勘察和設(shè)計，確定加固方案和施工細(xì)節(jié)。 2.施工過程包括混凝土表面處理、鋼板加工、粘結(jié)劑配制和涂抹、鋼板粘貼和固定等步驟。 3.施工結(jié)束后需要進(jìn)行質(zhì)量檢查和驗收，確保加固效果符合要求。 1.粘鋼加固技術(shù)適用于各種混凝土結(jié)構(gòu)的加固，包括梁、板、柱、墻等構(gòu)件。 2.在橋梁工程中，粘鋼加固技術(shù)可用于提高橋梁的承載能力和穩(wěn)定性，延長橋梁的使用壽命。 3.在隧道工程中，粘鋼加固技術(shù)可用于加固隧道襯砌，提高隧道的安全性能。 粘鋼加固技術(shù)簡介粘鋼加固技術(shù)的發(fā)展趨勢和前景粘鋼加固技術(shù)的優(yōu)勢和局限性1.隨著科技的不斷進(jìn)步和應(yīng)用，粘鋼加固技術(shù)的發(fā)展趨勢是向著更高效、更環(huán)保、更經(jīng)濟(jì)的方向發(fā)展。 2.未來，粘鋼加固技術(shù)將會在建筑、橋梁、隧道等更多領(lǐng)域得到廣泛應(yīng)用，為工程建設(shè)提供更多的技術(shù)支持和保障。 1.粘鋼加固技術(shù)的優(yōu)勢在于施工簡便、快速、經(jīng)濟(jì)、有效，對結(jié)構(gòu)損傷較小，不影響結(jié)構(gòu)的外觀和使用功能。 2.但是粘鋼加固技術(shù)也存在一些局限性，例如粘結(jié)劑的耐久性和環(huán)保性需要進(jìn)一步提高，施工質(zhì)量和效果受到施工人員的技術(shù)水平和經(jīng)驗的影響等。 無損檢測粘鋼加固無損檢測方法及原理無損檢測方法及原理射線檢測(Radiography)超聲檢測(UltrasonicTesting)1.射線檢測是通過使用X射線或伽馬射線穿透混凝土結(jié)構(gòu)，生成內(nèi)部結(jié)構(gòu)的影像，從而檢測內(nèi)部缺陷和異常。 2.該方法的準(zhǔn)確性和可靠性較高，能夠檢測到深層的缺陷，提供直觀的檢測結(jié)果。 3.但射線檢測設(shè)備昂貴，操作復(fù)雜，且需要專業(yè)的防護(hù)措施，對操作人員的技能和經(jīng)驗要求較高。 1.超聲檢測是利用高頻聲波在混凝土中的傳播速度和反射特性，來檢測內(nèi)部缺陷和界面狀態(tài)。 2.這種方法具有無損、快速、經(jīng)濟(jì)等優(yōu)點，可以實時顯示和記錄檢測結(jié)果。 3.但超聲檢測的準(zhǔn)確性受混凝土的均勻性和操作人員的技術(shù)水平影響。 無損檢測方法及原理磁粉檢測(MagneticParticleInspection)渦流檢測(EddyCurrentTesting)1.磁粉檢測是利用磁場在混凝土表面產(chǎn)生的磁力線分布，來顯示表面和近表面的裂縫和缺陷。 2.這種方法靈敏度高，能夠檢測到微小的裂縫和缺陷，檢測結(jié)果直觀。 3.但磁粉檢測只適用于表面和近表面的檢測，對深層缺陷無法檢測。 1.渦流檢測是利用交變磁場在混凝土中產(chǎn)生的渦流效應(yīng)，來檢測內(nèi)部缺陷和鋼筋銹蝕情況。 2.這種方法對淺層的缺陷和鋼筋銹蝕情況有較高的檢測精度，且設(shè)備輕便易攜。 3.但渦流檢測的深度有限，對深層缺陷無法檢測。 無損檢測方法及原理紅外熱像檢測(InfraredThermography)激光掃描共聚焦顯微鏡檢測(LaserScanningConfocalMicroscopy)1.紅外熱像檢測是利用紅外熱像儀捕捉混凝土表面的溫度分布，通過分析溫差來判斷內(nèi)部缺陷和異常。 2.這種方法能夠在不接觸混凝土表面的情況下進(jìn)行檢測，對大面積的檢測效率高。 3.但紅外熱像檢測的準(zhǔn)確性受環(huán)境溫度和表面狀況的影響，可能出現(xiàn)誤判。 1.激光掃描共聚焦顯微鏡檢測是一種高分辨率、非接觸式的光學(xué)檢測方法，能夠精確測量混凝土表面的微觀結(jié)構(gòu)和缺陷。 2.這種方法具有無損、高分辨率、高靈敏度等優(yōu)點，對微觀缺陷的檢測精度高。 3.但激光掃描共聚焦顯微鏡檢測設(shè)備昂貴，操作復(fù)雜，需要專業(yè)的技術(shù)人員。 無損檢測粘鋼加固無損檢測在粘鋼加固中的應(yīng)用無損檢測在粘鋼加固中的應(yīng)用無損檢測在粘鋼加固中的重要性常見的無損檢測方法1.無損檢測能夠確保粘鋼加固的質(zhì)量和效果，提高結(jié)構(gòu)的穩(wěn)定性和安全性。 2.通過無損檢測技術(shù)，可以及時發(fā)現(xiàn)并處理存在的缺陷和問題，避免加固過程中出現(xiàn)新的安全隱患。文檔投稿賺錢網(wǎng)2023-12-307建筑工程加固質(zhì)量檢測一、建筑工程加固質(zhì)量檢測--關(guān)于混凝土老化、鋼筋腐蝕問題: 1.鋼筋混凝土結(jié)構(gòu)在使用若干年后，將有很多構(gòu)件因環(huán)境因素而出現(xiàn)混凝土碳化、表面龜裂、甚至?xí)霈F(xiàn)大小不一的縱橫裂紋。 2.混凝土中鋼筋銹蝕的影響因素 1溫、濕度對鋼筋銹蝕影響相對濕度對混凝土中鋼筋銹蝕有雙重作用，一方面影響混凝土中氧氣的擴(kuò)散速度;另一方面則影響混凝土的電導(dǎo)率。 因此存在一個鋼筋銹蝕速度*快的相對濕度。 濕度不僅直接影響鋼筋的電化學(xué)銹蝕速度，而且還影響混凝土的碳化速度，從而間接地使鋼筋產(chǎn)生銹蝕。 混凝土的濕度大時，其自由水含量高，對空氣的滲透性低，碳化慢，完全飽和的混凝土不可能碳化，但是完全干燥(相對濕度不大于25%)的混凝土一般也不會碳化。 在干燥的環(huán)境下，如室內(nèi)的鋼筋混凝土結(jié)構(gòu)，不僅碳化速度慢，而且即使碳化達(dá)到鋼筋表面，鋼筋也未發(fā)生銹蝕，大多數(shù)鋼筋混凝土結(jié)構(gòu)構(gòu)件處于干噪環(huán)境下，運行幾十年也未發(fā)生鋼筋銹蝕。 而當(dāng)結(jié)構(gòu)構(gòu)件處于濕度較大的環(huán)境下，尤其是處于干濕交替的環(huán)境或漏雨、滲水的部位，鋼筋銹蝕一般較快。 混凝土中鋼筋的銹蝕速度與溫度成正比。 不論增大多少，溫度升高均會加劇鋼筋的銹蝕。 2.2混凝土的密實度及保護(hù)層厚度的影響混凝土對鋼筋的保護(hù)作用主要表現(xiàn)為:一是混凝土的高堿使鋼筋表面形成鈍化膜;二是保護(hù)層對外界腐蝕介質(zhì)、氧氣及水分等滲入的阻止作用，后一種作用主要取決于混凝土密實度及保護(hù)層的厚度，而水灰比及養(yǎng)護(hù)條件對混凝土的密實度有很大影響。 試驗表明，隨著水灰比的增大，混凝土的氧擴(kuò)散 系數(shù)及透氧量都明顯增長，因此水灰比愈大，鋼筋的銹蝕程度就愈重。 混凝土保護(hù)層厚度是影響鋼筋銹蝕的另一個重要因素。 在相同的環(huán)境下，保護(hù)層越厚，其完全碳化的時間就越長，鋼筋的銹蝕程度越輕。 從式(1)可見，保護(hù)層對鋼筋銹蝕的影響呈線性關(guān)系。 鋼筋保護(hù)層厚度除了具有延長鋼筋開始銹蝕的時間外，增加保護(hù)層厚度還能提高混凝土抵抗鋼筋銹蝕膨脹引起混凝土開裂的能力。 二、建筑工程加固質(zhì)量檢測--問:材料強(qiáng)度檢測方法有哪些: 在檢測過程中，對結(jié)構(gòu)的既有性能沒有影響的檢測方法。 2局部破損檢測方法methodofpart-destructivetest在檢測過程中，對結(jié)構(gòu)既有性能有局部和暫時的影響，但可修復(fù)的檢測方法。 3回彈法reboundmethod 通過測定回彈值及有關(guān)參數(shù)檢測材料抗壓強(qiáng)度和強(qiáng)度勻質(zhì)性的方法。 通過測定混凝土的超聲波聲速值和回彈值檢測混凝土抗壓強(qiáng)度的方法。 5鉆芯法drilledcoremethod通過從結(jié)構(gòu)或構(gòu)件中鉆取圓柱狀試件檢測材料強(qiáng)度的方法。 6超聲法ultrasonicmethod通過測定超聲脈沖波的有關(guān)聲學(xué)參數(shù)檢測非金屬材料缺陷和抗壓強(qiáng)度的方法。 7后裝拔出法post-installpull-outmethod在已硬化的混凝土表層安裝拔出儀進(jìn)行拔出力的測試，檢測混凝土抗壓強(qiáng)度的方法。 8貫入法penetrationmethod通過測定鋼釘貫入深度值檢測構(gòu)件材料抗壓強(qiáng)度的方法。 9原位軸壓法themethodofaxialcompressioninsituonbrickwall 用原位壓力機(jī)在燒結(jié)普通磚墻體上進(jìn)行抗壓測試，檢測砌體抗壓強(qiáng)度的方法。 10扁式液壓頂法themethodofflatjack 用扁式液壓千斤頂在燒結(jié)普通磚墻體上進(jìn)行抗壓測試，檢測砌體的壓應(yīng)力、彈性模量、 11原位單剪法themethodofsingleshear在燒結(jié)普通磚墻體上沿單個水平灰縫進(jìn)行抗剪測試，檢測砌體抗剪強(qiáng)度的方法。 12雙剪法themethodofdoubleshear在燒結(jié)普通磚墻體上對單塊順磚進(jìn)行雙面抗剪測試，檢測砌體抗剪強(qiáng)度的方法。 13砂漿片剪切法themethodofmortarflake 用砂漿測強(qiáng)儀測定砂漿片的抗剪承載力，檢測砌筑砂漿抗壓強(qiáng)度的方法。 答:其實這個問題，早在由國家建設(shè)部出具《危險房屋鑒定標(biāo)準(zhǔn)》里有了明確規(guī)定。shenzhen.11467.com2024-10-1082025年粘鋼加固施工方案粘鋼加固施工方案.目錄?施工準(zhǔn)備?施工流程?安全措施?質(zhì)量檢測與驗收?維護(hù)與保養(yǎng)CONTENTS.01施工準(zhǔn)備CHAPTER.施工現(xiàn)場應(yīng)具備基本的安全作業(yè)條件，如安全防護(hù)措.. 2025年粘鋼加固施工方案.pptx 粘鋼加固施工方案.目錄?施工準(zhǔn)備?施工流程?安全措施?質(zhì)量檢測與驗收?維護(hù)與保養(yǎng)CONTENTS.01施工準(zhǔn)備CHAPTER.施工現(xiàn)場應(yīng)具備基本的安全作業(yè)條件，如安全防護(hù)措施、作業(yè)平臺等。 需要對原結(jié)構(gòu)進(jìn)行必要的加固處理，以確保施工過程中的安全。 施工現(xiàn)場應(yīng)具備符合要求的照明、通風(fēng)和排水設(shè)施。 施工條件.對所采購的材料進(jìn)行質(zhì)量檢查，確保符合設(shè)計要求和相關(guān)標(biāo)準(zhǔn)。 根據(jù)施工進(jìn)度計劃，合理安排材料進(jìn)場時間，避免材料積壓和浪費。 根據(jù)加固設(shè)計要求，準(zhǔn)備足夠的粘鋼加固材料，如鋼板、膠粘劑等。 材料準(zhǔn)備.準(zhǔn)備必要的施工器具，如電鉆、角磨機(jī)、切割機(jī)、焊機(jī)等。 對施工器具進(jìn)行檢查和維護(hù)，確保其正常運轉(zhuǎn)和安全使用。 根據(jù)施工需要，可能需要租賃或采購特殊的施工器具。 施工器具.02施工流程CHAPTER.清理施工表面，檢查施工環(huán)境，準(zhǔn)備所需材料和工具。 對需要加固的混凝土表面進(jìn)行打磨、清理、干燥等處理，以提高粘結(jié)力。 030201施工工藝流程.根據(jù)設(shè)計要求，對鋼板進(jìn)行切割、鉆孔、打磨等加工處理。 鋼板加工與處理選擇合適的膠粘劑，按照規(guī)定的比例進(jìn)行配制，并均勻涂刷在混凝土和鋼板上。 配膠與涂膠將加工好的鋼板粘貼在處理過的混凝土表面，確保鋼板與混凝土緊密貼合。 加固固定對加固后的結(jié)構(gòu)進(jìn)行檢查，確保滿足設(shè)計要求，并進(jìn)行驗收。 質(zhì)量檢測與驗收施工工藝流程.在粘貼鋼板前，應(yīng)對混凝土表面進(jìn)行處理，確保其平整、干燥、無油污等雜質(zhì)。 在粘貼鋼板時，應(yīng)確保鋼板與混凝土表面緊密貼合，無空鼓、氣泡等現(xiàn)象。 在施工過程中，應(yīng)注意環(huán)境保護(hù)和安全防護(hù)，避免對環(huán)境和人員造成傷害。 選用高粘結(jié)力、耐久性好的膠粘劑，確保粘鋼加固的效果。 在涂膠時，應(yīng)確保膠層均勻、無氣泡，并控制好涂刷量，避免過多或過少。 010203040506施工操作要點.在施工過程中，加強(qiáng)質(zhì)量監(jiān)督和檢測，及時發(fā)現(xiàn)并處理問題。 在施工過程中，應(yīng)嚴(yán)格按照設(shè)計圖紙和施工規(guī)范進(jìn)行操作，避免出現(xiàn)差錯。 選用有資質(zhì)、經(jīng)驗豐富的施工隊伍，確保施工質(zhì)量可靠。 對進(jìn)場的材料進(jìn)行質(zhì)量檢查，確保符合設(shè)計要求和相關(guān)標(biāo)準(zhǔn)。 在驗收時，應(yīng)按照相關(guān)標(biāo)準(zhǔn)和設(shè)計要求進(jìn)行檢測和驗收，確保質(zhì)量達(dá)標(biāo)。 施工人員應(yīng)佩戴安全帽、手套、護(hù)目鏡等個人防護(hù)用品，確保施工安全。 施工前應(yīng)對施工設(shè)備進(jìn)行檢查和維護(hù)，確保設(shè)備正常運轉(zhuǎn)，防止設(shè)備故障導(dǎo)致安全事故。 .施工現(xiàn)場應(yīng)設(shè)置應(yīng)急預(yù)案，對可能出現(xiàn)的緊急情況進(jìn)行處理。 施工人員應(yīng)接受緊急情況處理培訓(xùn)，掌握基本的急救知識和技能。 應(yīng)急處理.施工前應(yīng)對施工人員進(jìn)行安全教育培訓(xùn)，提高安全意識。 施工過程中應(yīng)定期進(jìn)行安全檢查和評估，及時發(fā)現(xiàn)和糾正不安全因素。 安全教育.04質(zhì)量檢測與驗收CHAPTER.質(zhì)量檢測方法對粘鋼加固的外觀進(jìn)行檢查，包括鋼板粘貼是否平整、有無氣泡、脫膠等現(xiàn)象。 使用小錘對鋼板進(jìn)行敲擊，通過聲音和手感判斷鋼板與混凝土的粘結(jié)情況。 在加固的鋼板上進(jìn)行拉拔試驗，檢測鋼板與混凝土的粘結(jié)強(qiáng)度是否滿足設(shè)計要求。 利用超聲波、X射線等無損檢測技術(shù)對鋼板內(nèi)部進(jìn)行檢測，確保無缺陷和隱患。 外觀檢測錘擊檢測拉拔試驗無損檢測.粘鋼加固的粘結(jié)強(qiáng)度應(yīng)符合設(shè)計要求，一般要求達(dá)到混凝土抗剪強(qiáng)度標(biāo)準(zhǔn)值的3倍以上。 粘結(jié)強(qiáng)度鋼板的粘貼應(yīng)平整、美觀，無氣泡、脫膠等現(xiàn)象，顏色一致。 外觀質(zhì)量鋼板和焊接部位應(yīng)進(jìn)行防腐處理，確保加固后的結(jié)構(gòu)耐久性。 防腐處理施工過程應(yīng)做好詳細(xì)的施工記錄，包括材料使用、施工時間、操作人員等信息。 施工記錄驗收標(biāo)準(zhǔn).施工完成后，施工單位應(yīng)對粘鋼加固進(jìn)行自檢，確保質(zhì)量合格。 報驗監(jiān)理單位組織相關(guān)人員對粘鋼加固進(jìn)行驗收，按照驗收標(biāo)準(zhǔn)進(jìn)行檢測和檢查。 合格判定驗收程序.05維護(hù)與保養(yǎng)CHAPTER.保持粘鋼加固部位及其周圍環(huán)境的清潔，避免塵土、污垢等雜質(zhì)的積累，以免影響粘鋼的正常使用和外觀。 檢查附件定期檢查粘鋼加固的附件，如螺絲、支架等，查看是否有松動、脫落等情況，以及是否有銹蝕、腐蝕等情況。豆丁網(wǎng)2024-08-289粘鋼膠檢測-檢測儀器 丨 北京中科光析科學(xué)技術(shù)研究所粘鋼膠檢測-檢測儀器 2.超聲波測厚儀:用于測量粘鋼膠的厚度，以確保粘合層的厚度符合要求。 3.可見光分光光度計:用于分析粘鋼膠的光吸收特性，以確定其光學(xué)性能。 4.引伸計:用于測量粘鋼膠的拉伸強(qiáng)度和伸長率，以評估其機(jī)械性能。 5.密度計:用于測量粘鋼膠的密度，以確定其質(zhì)量特性。 6.熱分析儀:用于分析粘鋼膠的熱穩(wěn)定性和熱分解溫度，以評估其耐高溫性能。 7.粘度計:用于測量粘鋼膠的粘度，以確定其流動性。 中析研究所 北京總部:北京市豐臺區(qū)航豐路8號院1號樓1層121 推薦檢測 相關(guān)檢測www.yjsshier.com2024-03-0110粘鋼加固施工質(zhì)量有哪些方法可以控制和檢查?粘鋼加固施工質(zhì)量可以通過施工方案的制定、材料的選擇和檢測、施工工藝的把控、質(zhì)量檢測方法的應(yīng)用以及施工現(xiàn)場的管理等方面進(jìn)行控制和檢查。360問答11粘鋼加固法的施工工藝流程及質(zhì)量檢測方法.doc粘鋼加固法流程及質(zhì)量檢測方法粘鋼加固施工嚴(yán)格按以下工藝流程進(jìn)行，并由專業(yè)化隊伍施工:... 粘鋼加固法的施工工藝流程及質(zhì)量檢測方法.doc 內(nèi)容提示:粘鋼加固法流程及質(zhì)量檢測方法粘鋼加固施工嚴(yán)格按以下工藝流程進(jìn)行，并由專業(yè)化隊伍施工:... 粘鋼加固法流程及質(zhì)量檢測方法粘鋼加固施工嚴(yán)格按以下工藝流程進(jìn)行，并由專業(yè)化隊伍施工:圖—1粘鋼加固工藝流程一、被粘物的表面處理粘鋼加固混凝土結(jié)構(gòu)，其表面的處理包括混凝土和鋼板表面的處理。 表面處理的目的在于:(1)除去妨礙膠結(jié)表面的疏松層和污物，制造有一定粗糙度的新鮮表面;(2)增加被粘物的表面積，提高膠結(jié)力;(3)改變被粘物表面化學(xué)結(jié)構(gòu)，提高表面能，以便于膠粘劑的浸潤。 1、混凝土的表面處理粘鋼加固的混凝土，含水率控制在6%以下。 如濕度過大，采用熱被粘混凝土和鋼板表面加固構(gòu)件卸載膠粘劑配制涂膠粘貼固化卸載檢驗固定加壓防腐處理。 閱讀了該文檔的用戶還閱讀了這些文檔道客巴巴2021-06-1312粘鋼加固怎樣檢測?常用的5種方法介紹「四川開文加固公司」這三種方法各有優(yōu)點也各有缺點，今天我們就這三種檢測法的優(yōu)缺點進(jìn)行比較，以便加深大家對這些檢測方法的認(rèn)識，為大家以后檢測粘鋼加固的質(zhì)量提供方便。.粘鋼加固是建筑加固經(jīng)常用到的一種加固方式，在做完粘鋼加固施工后，為了保證工程質(zhì)量，應(yīng)對其進(jìn)行綜合檢驗驗收，具體包括以下幾個方面:.www.028fix.com2021-01-0913了解粘鋼加固的的檢驗方法,保障工程質(zhì)量產(chǎn)品做完之后要進(jìn)行一些檢測，更何況是建筑工程呢?建筑工程無論是地基加固，還是涉及到結(jié)構(gòu)的每個部分工程，做完之后都要進(jìn)行檢驗。 就好像粘鋼加固也是一樣的，工程做完之后，進(jìn)行檢驗才算是多了一道保障。 下面就來給大家講講，關(guān)于粘鋼加固的的檢驗方法。 粘鋼加固施工完成后，為了保證工程質(zhì)量，應(yīng)對其進(jìn)行綜合檢驗驗收，具體包括以下幾個方面: 1.外觀檢驗 (1)加固設(shè)計圖紙是施工的科學(xué)依據(jù)，完工后應(yīng)對照圖紙逐一校對粘貼位置、粘貼鋼板箍板的尺寸、數(shù)量等。 (2)查看粘結(jié)狀況，如膠層是否均勻，有無局部過厚過薄，甚至缺膠的情況.一般粘鋼膠的厚度應(yīng)在2.5—0.5mm之間。 注意，應(yīng)檢測膠層較厚和較薄處數(shù)處并測量。 2.粘鋼粘貼質(zhì)量的檢驗 (1)錘擊檢查法。 錘擊檢查法是最簡便易行的方法，但易受人為因素的影響。 因此，為了提高可信性，對重要結(jié)構(gòu)的錘擊檢查，可由檢測機(jī)構(gòu)派出兩組人員，各自獨立的進(jìn)行檢測，然后取平均值作為檢測結(jié)果。 有效粘貼面積不應(yīng)小于總粘貼面積的95%。 (2)加載法:對于重大工程，為真實的檢測粘鋼加固的效果，可抽樣進(jìn)行荷載試驗，一般僅作標(biāo)準(zhǔn)使用荷載試驗，即將卸去的荷載重新全部加上，其結(jié)構(gòu)的變形和裂縫開展應(yīng)滿足設(shè)計與使用要求。 (3)應(yīng)力應(yīng)變測試法:對于使用此法的重要構(gòu)件與建筑，即在鋼筋、鋼板或混凝土事先埋入應(yīng)力應(yīng)變傳感器，對加固前后的空載、加荷等情況測出其應(yīng)力應(yīng)變結(jié)果，以檢驗其加固效果。 3.現(xiàn)場正拉粘結(jié)實驗結(jié)構(gòu)膠粘劑粘貼鋼板與基材混凝土的正拉粘結(jié)強(qiáng)度檢驗，主要是用于綜合評估膠液的固化質(zhì)量、鋼板粘合面處理效果、膠粘劑與鋼板及基材混凝土的粘結(jié)強(qiáng)度，因而非常重要。 同時應(yīng)指出的是，粘鋼加固工程的這個檢驗項目，在一定程度上還屬于間接的檢驗方法。 上述文章中小編給大家講解的關(guān)于粘鋼加固檢驗的方法，相信大家看完之后，應(yīng)該有所了解了吧!我們在做粘鋼加固檢驗工程的時候，最好小心謹(jǐn)慎一點。 檢測粘鋼加固是否存在問題。www.zhaojiagu.com2017-11-0814粘鋼加固2、加固方案設(shè)計 針對該工程特點柱梁加固采用如下處理方法: 2.1柱子的加固:考慮到柱混凝土強(qiáng)度達(dá)不到設(shè)計要求，柱子承載力和軸壓比達(dá)不到規(guī)范要求，混凝土柱子加固采用鋼板粘貼到梁底或板底與原柱連成一個整體，不僅提高了柱的承載力，滿足了軸壓比，而且能有效提高混凝土的變形應(yīng)力，改善柱的延性。 2.2梁的加固，加固粘貼采用兩種形式，梁底或梁側(cè)。 2.3邊跨邊支座主梁加固 邊跨邊支座主梁按鉸接節(jié)點進(jìn)行加固設(shè)計。 先在柱上粘貼3mm厚鋼板一塊，鋼板上再粘貼6mm厚鋼板一塊，尺寸均為600mm×300mm，并以膨脹螺栓穿過鋼板錨入柱內(nèi);再選擇6mm厚等腰直角三角形腋板兩塊焊接在柱子所粘貼鋼板上，腋板尺寸為600mmx600mm，后在梁端底部粘貼3mm厚鋼板一塊，尺寸為600mm×300mm，使梁端通過鋼板支承于腋板上。 2.4中柱兩側(cè)主梁加固該工程框架主梁為連續(xù)梁，框架柱側(cè)面凸出于梁側(cè)面梁上支承著樓板，應(yīng)在其上部兩側(cè)面繞過柱粘貼鋼板，如圖7所示，設(shè)計鋼板起坡為1:3。 鋼板寬度控制在100mm以下，為加強(qiáng)鋼板粘貼效果，在鋼板彎折處設(shè)墊板，用錨栓固緊，鋼板與梁柱交角部形成的三角形空隙用環(huán)氧砂漿填實。 粘鋼加固應(yīng)由施工隊伍施工，其施工必須嚴(yán)格按工藝流程進(jìn)行，工藝流程如下:粘貼面處理→加壓固定及卸荷系統(tǒng)準(zhǔn)備(根據(jù)實際情況和設(shè)計要求，卸荷步驟有時省去)→膠粘劑配制→涂膠和粘貼→固化、卸加壓固定系統(tǒng)→檢驗→維護(hù)在滿足上述工藝的同時，尚應(yīng)控制粘貼鋼板的時間間隔，保證粘鋼的固化養(yǎng)護(hù)。 3.2操作要點(1)粘貼面處理混凝土面應(yīng)鑿除粉飾層，油垢、污物，然后用角磨機(jī)打磨除去1-2mm厚表層，較大凹陷處用找平膠修補(bǔ)平整，打磨完畢用壓縮空氣吹凈浮塵，后用棉布沾清洗劑拭凈表面，待粘貼面干燥后備用。 鋼板粘貼面應(yīng)用角磨機(jī)進(jìn)行粗糙、除銹處理，直至打磨出現(xiàn)光澤，使用前若潔凈僅用干布擦拭即可。 否則可用棉布沾清洗劑拭凈表面，待干燥后備用。 該工序所用主要物資:護(hù)目鏡、防塵口罩、沖擊電錘及扁鏟、手錘、角磨機(jī)、金剛石磨片、砂輪片、空壓機(jī)、棉布、清洗劑。 (2)加壓固定及卸荷系統(tǒng)準(zhǔn)備(根據(jù)實際情況和設(shè)計要求，卸荷步驟有時省去)加固構(gòu)件所承受的活荷載如人員、辦公機(jī)具宜暫時移去，并盡量減小施工臨時荷載。 加壓固定宜采用千斤頂、墊板、**桿所組成的系統(tǒng)，該系統(tǒng)不僅能產(chǎn)生較大壓力，而且加壓固定的同時卸去了部分加固構(gòu)件承擔(dān)的荷載，能更好的使后粘鋼板與原構(gòu)件協(xié)同受力，加固效果好，施工效率較高。 加壓固定也可采用膨脹螺栓、角鋼、墊板所組成的系統(tǒng)，該系統(tǒng)需要在加固構(gòu)件上合適位置鉆孔固定膨脹螺栓，僅能產(chǎn)生較小壓力，不能產(chǎn)生卸荷效果，適合側(cè)面鋼板的粘貼。 (3)膠粘劑配制建筑結(jié)構(gòu)膠為A、B兩組份，取潔凈容器(塑料或金屬盆，不得有油污、水、雜質(zhì))和稱重衡器按說明書配合比混合，并用攪拌器攪拌約5-10分鐘至色澤均勻為止。 該工序所用主要物資:攪拌器、容器、衡器、膩刀、手套。 (4)涂膠和粘貼膠粘劑配制好后，用膩刀涂抹在已處理好鋼板面上(或混凝土表面)，膠斷面宜成三角形，中間厚3毫米左右，邊緣厚1毫米左右，然后將鋼板粘貼在混凝土表面，用準(zhǔn)備好的固定加壓系統(tǒng)固定，適當(dāng)加壓，以膠液剛從鋼板邊縫擠出為度。 (5)固化、卸加壓固定系統(tǒng)該工序所用主要物資:扳手、手套、時鐘、溫度計。 (6)檢驗JGN-G型結(jié)構(gòu)膠操作性能較好，正常操作可達(dá)到**的飽滿度。 若錨固區(qū)有效粘結(jié)面積少于90%，非錨固區(qū)有效粘結(jié)面積少于70%，應(yīng)剝離鋼板，重新粘貼。 對重要構(gòu)件也可采用載荷檢驗，一般采用分級加載至正常荷載的標(biāo)準(zhǔn)值，檢測結(jié)果較直觀、可靠，但費用較高，耗時也較長。 需要千斤頂或配重(常用沙袋、磚塊)、百分表、裂縫顯微鏡、衡器。 (7)維護(hù)加固后鋼板宜采用20mm厚M15水泥砂漿抹面保護(hù)，也可采用涂防銹漆保護(hù)，以避免鋼材的腐蝕。 4、施工應(yīng)注意的問題 要使粘鋼加固成功，特別要保證加固施工的質(zhì)量，除遵循一般施工原則外，結(jié)合該工程特點，施工中應(yīng)注意如下幾點: 4.1膠結(jié)劑本身質(zhì)量是粘鋼加固成功與否的關(guān)鍵，因此必須嚴(yán)格控制膠結(jié)劑質(zhì)量，膠結(jié)劑必須是高強(qiáng)度，耐久性好，具有一定彈性的，其強(qiáng)度必須要大于相應(yīng)所加固構(gòu)件強(qiáng)度。 為確保膠結(jié)劑質(zhì)量，本工程采用國家***廠家產(chǎn)品，并由施工單位與本人共同見證抽樣送檢合格后方行施工。 4.2為保證粘貼鋼板牢固有效，須控制鋼板寬度和厚度(寬不宜大于100mm，厚宜在3mm)而框架主梁某些部位所需補(bǔ)強(qiáng)的鋼板截面面積較大，須采用兩層或多層粘貼(即鋼板上貼鋼板)。 4.3膠貼劑粘貼時用抹刀同時涂抹在已處理好的混凝土表面和鋼板上，厚度1-3mm，中間厚邊緣薄為宜，粘好鋼板后，必須嚴(yán)格保證無空鼓，否則應(yīng)剝下鋼板，補(bǔ)膠、重新粘貼。fuwu.b2b168.com2024-07-0215粘鋼加固界面處理:如何選擇合適的工具?買加固材料，就找加固邦 在粘鋼加固工程中，界面處理的質(zhì)量直接影響加固效果，尤其是鋼板和混凝土的粘結(jié)力。 因此，選擇合適的工具來進(jìn)行界面處理至關(guān)重要。 本文將探討在粘鋼加固工程中常用的幾種界面處理工具，并分析各自的優(yōu)缺點。 噴砂處理是混凝土表面處理效果最理想的一種方法。 通過高壓噴射砂粒，能夠快速、均勻地去除混凝土表面的雜質(zhì)、老化層，并形成粗糙的粘結(jié)面。 噴砂處理后的界面能夠顯著提升的粘結(jié)強(qiáng)度，確保鋼板與混凝土表面的緊密結(jié)合。 粘鋼膠然而，噴砂處理也有一些局限性。 操作過程中會產(chǎn)生大量的砂粒和粉塵，這不僅影響施工現(xiàn)場的環(huán)境衛(wèi)生，還可能對施工人員的健康造成危害。 因此，在噴砂處理過程中，必須采取嚴(yán)格的防護(hù)措施，做好現(xiàn)場的粉塵管理。 如果施工環(huán)境封閉且粉塵控制困難，噴砂處理可能并不是最佳選擇。 粗砂輪機(jī):操作靈活且高效 粗砂輪機(jī)是施工現(xiàn)場常用的界面處理工具，因其操作簡便、效果穩(wěn)定而備受青睞。 粗砂輪機(jī)可以有效地去除混凝土表面的污垢和雜質(zhì)，同時能夠打磨出合適的粗糙度，滿足粘鋼加固對界面糙化的要求。 相比噴砂處理，粗砂輪機(jī)的粉塵產(chǎn)生量較少，對環(huán)境的影響相對較小。 而且，由于設(shè)備輕便靈活，施工人員可以根據(jù)具體情況調(diào)整操作方式，處理一些難以到達(dá)的區(qū)域。 總體而言，粗砂輪機(jī)是環(huán)境要求較高或場地有限時的理想選擇。 花錘:簡易工具中的實用之選 花錘是一種手動工具，通過敲擊混凝土表面來形成不規(guī)則的粗糙面。 雖然效果不如噴砂或砂輪機(jī)，但在某些特殊條件下，花錘依然具有其獨特的優(yōu)勢。 花錘操作簡便，無需電源或?qū)ｉT設(shè)備，適合小規(guī)模的局部處理或?qū)υO(shè)備不便使用的區(qū)域。 在條件有限、對施工設(shè)備要求較低的項目中，花錘是一種便捷且經(jīng)濟(jì)的處理方式。 選擇工具時的考慮因素 同時，無論選擇何種工具，都需要確保處理后的混凝土表面足夠粗糙，以保證粘鋼膠的粘結(jié)強(qiáng)度和加固效果。 粘鋼加固工程中的界面處理是一個關(guān)鍵環(huán)節(jié)，直接影響到加固效果和工程的長期安全性。 在實際操作中，施工團(tuán)隊?wèi)?yīng)根據(jù)現(xiàn)場環(huán)境和施工要求，選擇合適的工具，確保工程質(zhì)量。www.jiagubang.net2024-10-1516粘鋼加固，驗收標(biāo)準(zhǔn)是什么?這個時候就只能選擇重建或者加固，在可以加固的建筑物面前，加固都會比重建優(yōu)先選擇。 粘鋼加固是加固當(dāng)中比較常用的方法。 如果你作為一名建筑物加固后的驗收員，粘鋼加固驗收應(yīng)該是什么標(biāo)準(zhǔn)?你清楚嗎?其實，粘鋼加固驗收，只要滿足下面這幾條就可以。 1、對外觀進(jìn)行檢驗 粘鋼加固后，外觀檢驗是相對來說比較簡單的，需要觀察粘鋼地方的整潔度和干凈度，尤其粘鋼膠所粘接的地方是否有氣泡。 氣泡會影響粘接力。 2、對粘鋼膠進(jìn)行檢驗 粘鋼膠有等級之分，有A級膠和B級膠，不同等級膠的對應(yīng)的性能是不一樣的，該項目需要什么等級的粘鋼膠，你必須清楚，按照圖紙指示用膠。 對粘鋼膠的抗剪強(qiáng)度進(jìn)行檢驗，其粘結(jié)抗剪強(qiáng)度標(biāo)準(zhǔn)值，應(yīng)根據(jù)置信水平為0.90、保證率為95%的要求確定。 3、對鋼材和焊接材料進(jìn)行檢驗 規(guī)范中對于鋼材和焊接材料有明確的要求，大家可以參考。 ①宜選用HRB335級或HPB300級普通鋼筋;當(dāng)有工程經(jīng)驗時，可使用HRB400級鋼筋;也可采用HRB500級和HRBF500級的鋼筋。 對體外預(yù)應(yīng)力加固，宜使用UPS15.2-1860低松弛無粘結(jié)鋼絞線。 ②鋼筋和鋼絞線的質(zhì)量應(yīng)分別符合現(xiàn)行國家標(biāo)準(zhǔn)《鋼筋混凝土用鋼第1部分:熱軋光圓鋼筋》GB1499.1、《鋼筋混凝土用鋼第2部分:熱軋帶肋鋼筋》GB1499.2和《無粘結(jié)預(yù)應(yīng)力鋼絞線》JG161的規(guī)定。 以上，就是在粘鋼加固中，驗收需要明確的一些規(guī)定。 如果還想詳細(xì)了解粘鋼加固中的其他規(guī)定，可以從最新的混凝土加固規(guī)范當(dāng)中獲取，混凝土加固規(guī)范是我們做加固的必須熟讀的一本書，只有符合國家的統(tǒng)一規(guī)范，加固行業(yè)才會更加安全。搜狐2021-03-0317粘鋼加固一、特點 1、施工簡便、快捷、基本不增加被加固構(gòu)件斷面尺寸和重量。 2、鋼板端部錨固非常重要，處理不當(dāng)易出現(xiàn)撕脫現(xiàn)象，屬脆性破壞。 3、加固鋼板宜在2~6mm之間，若此厚度不能滿足設(shè)計要求，可用濕式外包鋼法或粘碳纖維法。 4、基層溫度在5以下時使用粘鋼法需輔以升溫措施，加快固化 5、若加固梁柱鋼板較厚時，建議采用外包鋼法。 此方法在增層及抗震加固中經(jīng)常使用。 6、當(dāng)原構(gòu)件處于高應(yīng)力狀態(tài)時，宜采用卸荷方案，消除新舊材料的應(yīng)變不同步。 7、框架節(jié)點負(fù)彎矩段構(gòu)造較難處理，建議采用局部調(diào)幅法，盡量**粘貼梁底。 1、適用于承受靜力作用的一般受彎及受拉構(gòu)件。 2、使用環(huán)境溫度不過5~60，相對濕度不大于70%及無化學(xué)腐蝕的使用條件為限，否則應(yīng)采取有效的防護(hù)措施。 3、當(dāng)構(gòu)件混凝上強(qiáng)度等級低于Cl5時，不宜采用本法加固。 三、工藝原理和設(shè)計規(guī)定1、加固機(jī)理是將鋼板采用高性能的環(huán)氧類粘接劑粘結(jié)于混凝土構(gòu)件的表面，鋼板與混凝土形成統(tǒng)一的整體，利用鋼板良好的抗拉強(qiáng)度達(dá)到增強(qiáng)構(gòu)件承載能力及剛度的目的。 2、設(shè)計規(guī)定受彎構(gòu)件正截面受拉區(qū)加固，可采取在受拉區(qū)表面粘結(jié)鋼板方法受拉鋼板在其加固點外的錨固粘結(jié)長度入通過計算確定若鋼板粘結(jié)長足錨固粘結(jié)長度L的規(guī)定，可在鋼板的端部錨固區(qū)粘結(jié)U型箍板，此時，錨固區(qū)的長度應(yīng)滿足相應(yīng)的規(guī)定當(dāng)構(gòu)件斜面受剪承載力不足時，可粘結(jié)并聯(lián)U型箍板進(jìn)行加固受彎構(gòu)件正截面受壓區(qū)加固，可在受壓區(qū)梁兩側(cè)粘結(jié)鋼板連續(xù)梁支座處負(fù)彎矩受拉區(qū)的加固，應(yīng)根據(jù)該區(qū)段有無障礙物，分別采用不同的粘鋼方法根據(jù)不同的加固要求，采用綜合加固的粘鋼方法 四、工藝流程及操作要求 1、工藝流程鋼板制作→基底處理→卸荷→配膠→粘貼→固定及加壓→固化→檢驗→防腐處理 2、操作要點。 鋼板制作，按設(shè)計圖紙要求，根據(jù)混凝土構(gòu)件的實際尺寸對鋼板進(jìn)行下料、成型、鉆孔(鉆孔以混凝土構(gòu)件上螺栓孔位置為準(zhǔn)) 基底處理，表面處理包括加固構(gòu)件結(jié)合面處理及鋼板貼合面處理。 對于混凝土構(gòu)件結(jié)合面，應(yīng)根據(jù)構(gòu)件表面的新舊程度，堅實程度，干濕程度，分別按以下情況處理:a.對表面有浮油污物的混凝土構(gòu)件的粘合面，應(yīng)先用硬毛刷沾稀釋劑刷除表面浮油污物，后用冷水沖洗，再對粘合面進(jìn)行打磨，除去2~3mm厚表層，直至露出新面，并用壓縮空氣吹除粉粒。 粘鋼加固【電話申工】是在加固鋼板及混凝土表面涂刮膏狀建筑結(jié)構(gòu)膠，在結(jié)構(gòu)膠凝膠硬化前將鋼板和混凝土粘合固定，因此施工較簡單，但粘貼鋼板厚度不能太厚(不過5mm，較好2-3mm)，且單塊鋼板面積較小，配膠、涂膠、固定等施工操作要求在膠的可操作時間(一般約為40分鐘)內(nèi)全部完成。 2.2灌注法粘鋼加固 是先將加固鋼板固定在混凝土上，將鋼板與混凝土邊緣密封后再向鋼板與混凝土的間隙中壓注流體狀結(jié)構(gòu)膠，因此施工略復(fù)雜，但加固鋼板厚度可較大(可過5mm)，且單塊加固鋼板面積可較大(施工基本不受膠液可操作時間限制)。 一般受彎及受拉構(gòu)件的外部灌注粘貼大面積鋼板加固;構(gòu)件長期工作環(huán)境溫度≤70;構(gòu)件混凝土強(qiáng)度等級>C15。 準(zhǔn)備工作→鋼板上鉆孔→混凝土中相應(yīng)位置鉆孔→表面處理→固定鋼板→留排氣孔→周邊密封→配膠→壓力灌膠→固化→檢驗→防腐處理 2.2.3灌注粘鋼加固施工要點: 1準(zhǔn)備工作準(zhǔn)備好腳手架、灌漿設(shè)備、打磨設(shè)備、鉆孔設(shè)備、配膠用具等，為灌注粘貼施工做好準(zhǔn)備工作。 2鋼板上鉆孔在鋼板上鉆膨脹螺栓孔和注膠孔，一般每平方米可設(shè)固定螺栓孔6-7個，注膠孔3-4個。 注膠孔的大小應(yīng)與灌漿嘴相匹配，并保證注膠孔周邊能密封。 3混凝土中相應(yīng)位置鉆孔把鋼板緊靠粘合面，在混凝土上相應(yīng)位置鉆固定膨脹螺栓孔。 也可用放樣的方法確定混凝土中的固定孔位置。 4表面處理鋼板及混凝土粘貼面進(jìn)行表面處理，應(yīng)認(rèn)真進(jìn)行。 鋼板應(yīng)進(jìn)行除銹、打磨處理，混凝土粘合面應(yīng)進(jìn)行打磨或鑿毛處理。 具體方法可參見涂刮粘鋼加固。 5固定鋼板將鋼板托起懸掛在各螺栓上，擰緊螺母。 為控制注膠層的厚度，可在每個緊固螺栓孔周圍塞墊一定厚度的墊片。 6留排氣孔在灌漿粘貼面周邊每隔0.5米左右插入一軟管作為排氣管，鋼板周邊各角都應(yīng)設(shè)置排氣管，傾斜或垂直安裝的鋼板只需在*邊設(shè)置排氣管。 7周邊密封按推薦配膠比例稱取并調(diào)配封口膠，用抹刀將鋼板周邊縫隙、膨脹螺栓及注漿嘴周圍間隙用封口膠密封，不允許出現(xiàn)密封不嚴(yán)現(xiàn)象。 封口膠在25時的可操作時間約為60分鐘，可根據(jù)施工具體情況確定每次配膠量，以免造成不必要浪費。 密封施工一天(25)后即可進(jìn)行灌漿粘貼施工. 8配膠配膠前對灌注膠兩組分進(jìn)行充分的上下攪拌。 根據(jù)估計的用膠量按推薦配膠比例準(zhǔn)確稱取A、B兩組分，用膠料攪拌器攪拌均勻后倒入灌漿容器。fuwu.b2b168.com2024-08-1618卡本粘鋼加固質(zhì)量:粘鋼加固粘結(jié)質(zhì)量如何進(jìn)行現(xiàn)場檢驗?卡本科技集團(tuán)共同關(guān)注更新啦!粘鋼施工粘結(jié)質(zhì)量如何進(jìn)行現(xiàn)場檢驗?如果想要了解更多加固知識，也可以一鍵三連，或在抖音搜索“卡本材料”或快手搜索“卡本科技”持續(xù)關(guān)注我們哦~，視頻播放量19、彈幕量0、點贊數(shù)0、投硬幣枚數(shù)0、收藏人數(shù)0、轉(zhuǎn)發(fā)人數(shù)0，視頻作者卡本科技集團(tuán)，作者簡介卡本，推動建筑加固行業(yè)技術(shù)發(fā)展如需溝通咨詢交流可添加vx:13312004240~，相關(guān)視頻:尿酸高，全身長了5個痛風(fēng)石，一次清干凈，卡本粘鋼膠施工:粘鋼加固用錯錨栓會有安全問題，快來看看該怎么用，諾曼底地堡里的防手榴彈通風(fēng)口，果然姜還是老的辣!怎樣區(qū)別好的結(jié)構(gòu)膠?【卡本科技加固劇場16】，發(fā)愁行業(yè)規(guī)范沒地方下載?收藏這個全都有【卡本科技加固劇場19】，為什么放在槍管上面的瞄準(zhǔn)器那么高，子彈卻能打中目標(biāo)?，【卡本科技加固課堂】第十四問:芳綸纖維布與碳纖維布的區(qū)別原來在……，二建最香的省份，現(xiàn)在還香嗎?，卡本植筋膠用量:植筋后焊接這樣做，施工質(zhì)量有保證!，健康碼反向掃碼原理是什么?為什么在廣州地鐵推行會被抵制? 卡本粘鋼加固質(zhì)量:粘鋼加固粘結(jié)質(zhì)量如何進(jìn)行現(xiàn)場檢驗? 卡本科技集團(tuán)共同關(guān)注更新啦!粘鋼施工粘結(jié)質(zhì)量如何進(jìn)行現(xiàn)場檢驗?如果想要了解更多加固知識，也可以一鍵三連，或在抖音搜索“卡本材料”或快手搜索“卡本科技”持續(xù)關(guān)注我們哦~ 卡本，推動建筑加固行業(yè)技術(shù)發(fā)展如需溝通咨詢交流可添加vx:13312004240~ 接下來播放自動連播嗶哩嗶哩2022-09-1719初粘性測試儀:精準(zhǔn)測量膠帶初始黏著力的科學(xué)工具高考注冊VIP郵箱(特權(quán)郵箱，付費)免費下載網(wǎng)易官方手機(jī)郵箱應(yīng)用中國大學(xué)視頻公開課國際名校公開課賞課·紀(jì)錄片付費精品課程北京大學(xué)公開課英語課程學(xué)習(xí)新人特價9.9專區(qū)新品熱賣人氣好物居家生活服飾鞋包母嬰親子美食酒水一卡通充值一卡通購買我的網(wǎng)易支付網(wǎng)易跨境支付免費郵箱VIP郵箱企業(yè)郵箱免費注冊客戶端下載初粘性測試儀:精準(zhǔn)測量膠帶初始黏著力的科學(xué)工具 一、初粘性測試儀的工作原理 初粘性測試儀是一種專門用于測試膠帶、貼膜、保護(hù)膜等產(chǎn)品初始附著力和黏性的設(shè)備。 它主要由試驗臺、移動臂、試驗頭、傳感器和計算機(jī)等部分組成。 在測試過程中，待測膠帶被粘貼在試驗頭上，然后試驗頭在一定距離內(nèi)移動并迅速拉回。 通過傳感器檢測膠帶在撕裂過程中的力量變化，初粘性測試儀能夠精確測量出膠帶的初始粘著力。 這一工作原理基于物理學(xué)的力學(xué)原理，通過模擬膠帶在實際應(yīng)用中的受力情況，來評估其初始黏著性能。 初粘性測試儀具有測試精度高、操作簡單、數(shù)據(jù)處理方便等優(yōu)點，是包裝行業(yè)不可或缺的重要測試設(shè)備。 泉科瑞達(dá)初粘性測試儀 二、初粘性測試儀的測試方法 初粘性測試儀的測試方法主要包括斜面滾球法和斜槽滾球法兩種。 其中，斜面滾球法更為常用，也是本文重點介紹的內(nèi)容。 斜面滾球法的測試步驟如下: 用蘸有清洗劑的脫脂紗布擦洗玻璃表面和聚酯薄膜的兩面，確保測試環(huán)境的清潔。 試樣準(zhǔn)備:將擦去防銹油的鋼球放入盛有清洗劑的容器內(nèi)浸泡數(shù)分鐘，取出后用清潔的清洗劑和紗布反復(fù)清洗擦拭，再用干凈紗布擦拭干凈。 將膠帶試樣粘性面向上地放置在傾斜板上，在規(guī)定部位覆上聚酯薄膜作為助滾段。 助滾段應(yīng)平整、無氣泡、皺折等缺陷。 固定試樣:用膠粘劑將助滾段兩側(cè)及試樣下端固定在傾斜板上。 必要時，也可以用膠粘帶沿測試段兩側(cè)邊緣加以固定，使試樣平整地貼合在板上。 放置鋼球:將清洗干凈的鋼球從傾斜板頂端逐個輕輕放下，讓其在重力的作用下沿傾斜板滾下。 鋼球沿傾斜板滾動的路徑應(yīng)與試樣的粘性面接觸。網(wǎng)易2024-11-0820這款粘鋼膠 專門用于混凝土結(jié)構(gòu)粘鋼加固祥煥砼粘鋼加固膠是一種雙組份高強(qiáng)膠粘劑，采用樹脂合金增韌環(huán)氧固化體系，專門用于混凝土結(jié)構(gòu)粘鋼加固，施工工藝簡單，性能可靠，加固目的明顯，構(gòu)件的承載能力大幅度提高。 墻面起砂是很常見的問題，若不及時處理，就會嚴(yán)重影響墻面美觀度，甚至危及墻體結(jié)構(gòu)。 那么，墻面起砂的原因有哪些有哪些有效的處理方法呢本篇文章將為您詳細(xì)解答。 造成墻面抹灰起砂的原因很多，常見的有灰漿內(nèi)部空氣含量過多，水泥質(zhì)量差，加水過多等。 這些問題都會導(dǎo)致墻面灰漿與基層結(jié)合不緊密，從而形成墻面抹灰起砂 混凝土防護(hù)涂料是指對混凝土結(jié)構(gòu)進(jìn)行長期保護(hù)的一種涂料。 由于混凝土本身存在一些缺陷，容易受到外界環(huán)境的侵蝕，如雨水、摩擦、化學(xué)物質(zhì)等，所以需要采取一系列措施進(jìn)行防護(hù)，混凝土防護(hù)涂料就是其中的重要一環(huán)。 混凝土防護(hù)涂料能夠提供一定程度的抗水、防腐、抗酸堿、耐磨損、耐候性等功能。 1.墻面起砂固沙劑的作用墻面起砂固沙劑是一種表面涂料，適用于主要用于室內(nèi)墻面的起砂處理。 它的主要作用就是增強(qiáng)墻面表面硬度，磨損標(biāo)簽: 2、跟進(jìn)信息之前，請仔細(xì)核驗對方資質(zhì)，所有預(yù)付定金或付款至個人賬戶的行為，均存在詐騙風(fēng)險，請?zhí)岣呔?。www.51sole.com2024-03-1921粘鋼加固,你想要你想要的教程在這了粘鋼加固是一種常用于建筑結(jié)構(gòu)加固的方法，能夠提高結(jié)構(gòu)的承載能力，延長使用壽命。 若想了解這種方法的具體操作步驟和注意事項，不妨看看下面的介紹。 首先，進(jìn)行粘鋼加固的建筑結(jié)構(gòu)必須具備一定的施工條件和技術(shù)水平。 一般情況下，需保證建筑結(jié)構(gòu)表面平整、無雜物，接受噴砂處理或除銹處理，以便膠水能夠充分粘附。 膠水的選擇要根據(jù)施工環(huán)境和結(jié)構(gòu)使用情況進(jìn)行考慮，一般常用的有環(huán)氧樹脂、聚氨酯膠等。 鋼板的厚度和尺寸也需要根據(jù)實際情況來確定，一般要考慮其與構(gòu)件之間的粘結(jié)強(qiáng)度和受力能力。 然后，進(jìn)行鋼板的預(yù)埋處理和膠水的涂布。 在施工前，需要先將鋼板的預(yù)埋部分進(jìn)行處理，以免出現(xiàn)粘結(jié)不牢的現(xiàn)象。 最后，進(jìn)行鋼板的粘貼和固定。 一般情況下，鋼板的貼合需要遵循一定的工藝要求，如從中心向兩側(cè)推進(jìn)，避免空氣和氣泡的產(chǎn)生。 總之，粘鋼加固是一項復(fù)雜的工程，需要在實踐中不斷摸索和完善。 只要我們能夠嚴(yán)格按照操作流程進(jìn)行施工，并注意掌握好各個注意事項，就能夠成功地進(jìn)行鋼結(jié)構(gòu)加固，延長建筑使用壽命。www.sohu.com2023-05-3122粘鋼加固有哪些施工標(biāo)準(zhǔn)?對含水量超限額或澆注不滿意90d的混泥土粘鋼加固時，應(yīng)做人工干燥解決。 5、卸除規(guī)定:為降低鋼板的落后應(yīng)變力，促使加固后鋼板最大程度的充分發(fā)揮抗壓強(qiáng)度，在粘鋼加固時，應(yīng)采取有效措施卸除或絕大多數(shù)卸除功效結(jié)…。 【加固之家】可以承接建筑加固、結(jié)構(gòu)加固、地基基礎(chǔ)加固、房屋建筑糾偏、房屋加固、碳纖維加固、植筋加固、加固改造、房屋鑒定、結(jié)構(gòu)抗震加固、廠房商業(yè)樓改造加固、加固補(bǔ)強(qiáng)、錨桿靜壓樁加固、加固設(shè)計等特種工程項目設(shè)計與施工。 說到鋼筋、鋼板等加固材料，大家都比較熟悉，其實粘鋼加固也是目前廣泛應(yīng)用于建筑結(jié)構(gòu)加固工程中的一種常用加固方式，粘鋼加固和其他的加固方式相比，雖然存在一些弊端，但是整體而言，還是有較多優(yōu)勢的，這也是眾多加固施工單位綜合利弊后，會優(yōu)先選擇粘鋼加固法對建筑物進(jìn)行加固的根本原因，大家都會關(guān)注粘鋼加固的施工質(zhì)量。 下面加固之家就給大家介紹一下粘鋼加固的施工標(biāo)準(zhǔn)。 1、加固構(gòu)件規(guī)定:為了防止延性脫離毀壞的產(chǎn)生，被加固的鋼筋混凝土構(gòu)件，其混凝土的強(qiáng)度級別不能低于C15，且混泥土表面的正拉粘接強(qiáng)度不能低于1.5MPa。 2、應(yīng)用領(lǐng)域:適用對混凝土受彎、斜截面受剪、受力和受彎構(gòu)件的加固;不太適合混凝土墊層構(gòu)件的加固，包含縱向受力鋼筋最小配筋率小于國家行業(yè)標(biāo)準(zhǔn)所規(guī)定的最小配筋率的構(gòu)件加固。 3、粘貼表面規(guī)定:粘貼鋼板位置的混泥土，其表面含水量不可超過4%。 4、工程施工環(huán)境溫度:粘貼工程施工宜在溫度5~35℃、空氣相對濕度不得超過90%條件下開展，且混泥土構(gòu)件的表面也不應(yīng)高過35℃，其長期用工作溫度不可超過60℃。 并且在惡劣環(huán)境下，還應(yīng)使用耐環(huán)境要素功效的膠黏劑。 5、卸除規(guī)定:為降低鋼板的落后應(yīng)變力，促使加固后鋼板最大程度的充分發(fā)揮抗壓強(qiáng)度，在粘鋼加固時，應(yīng)采取有效措施卸除或絕大多數(shù)卸除功效結(jié)構(gòu)類型的活載。 6、鋼板規(guī)定:粘貼鋼板厚度不宜超過5mm。 7、安全防護(hù):鋼板應(yīng)做防火安全等處理。搜狐新聞2022-12-0723粘鋼加固的檢測方法有哪些?各檢測方法有何優(yōu)缺點?粘貼鋼板加固的檢測方法主要有敲擊法、超聲波法。 敲擊法是敲擊者憑借自身的經(jīng)驗來判斷加固的效果，這種方法不易掌握，也不準(zhǔn)確，在判斷中人為因素占的比重較大。 而紅外檢測法可以快速、準(zhǔn)確、直觀地檢測出缺陷。 但由于溫度高于絕對零度的物體都能發(fā)射紅外線。 檢測時很容易受到背景、噪聲等干擾，這就造成原始的紅外圖像很難辨別出物體的溫度場差異，顯示缺陷部位。 原始的紅外圖像需要經(jīng)過圖像處理才能達(dá)到檢測效果。 www.szbuhai.com。 主要經(jīng)營:混凝土繩鋸切割拆除，繩鋸切割，植筋，裂縫修補(bǔ)處理，防水堵漏，碳纖維加固等 深圳市卜海切割加固工程有限公司，是一家專業(yè)從事鋼筋混凝土切割、橋梁切割、水下混凝土切割、鉆孔、植筋、加固的專業(yè)公司，公司引進(jìn)國際上一流的鋼筋混凝土切割鉆鑿設(shè)備與技術(shù)，為建筑業(yè)提供高效、低噪音、無粉塵的鋼筋混凝土拆卸切割、鉆鑿服務(wù)。 秉承服務(wù)建筑，造福大眾的經(jīng)營理念，把環(huán)保意識融入工程施工的每一環(huán)節(jié)。 內(nèi)容聲明:順企網(wǎng)為第三方交易平臺及互聯(lián)網(wǎng)信息服務(wù)提供者，順企網(wǎng)所展示的信息內(nèi)容系由深圳市卜海建筑工程有限公司經(jīng)營者發(fā)布，其真實性、準(zhǔn)確性和合法性均由店鋪經(jīng)營者負(fù)責(zé)。 順企網(wǎng)提醒您購買前注意謹(jǐn)慎核實，如您對信息有任何疑問的，請在購買前通過電話與商家溝通確認(rèn)順企網(wǎng)存在海量企業(yè)商鋪和供求信息，如您發(fā)現(xiàn)店鋪內(nèi)有任何違法/侵權(quán)信息，請立即向順企網(wǎng)舉報并提供有效線索。企業(yè)動態(tài)_順企網(wǎng)2014-09-1824粘鋼加固施工標(biāo)準(zhǔn)流程作業(yè)指導(dǎo)書-20221216.docx6毫米厚時由于大理想縫隙時會出現(xiàn)鋼板的反應(yīng)力，所以當(dāng)鋼板在 6毫米厚時應(yīng)按照GB50367 一、手涂式干粘法施工工藝混凝土表面裂縫處理→混凝土表面清理→鋼板位置放樣→混凝土粘合面表面處理→鋼結(jié)構(gòu)粘合面表面處理→混凝土上打孔植筋→鋼板上配套打孔→ 配置建筑結(jié)構(gòu)膠→涂膠安裝鋼板→安裝錨固螺栓并加壓→常溫固化→切除錨固螺栓頭→鋼板防腐處理。 二、 材料要求粘鋼膠必須使用改性環(huán)氧樹脂和不以肉眼能識別的石英砂為填料的粘鋼膠，更要禁止使用不飽和樹脂和乙二胺為固化劑的粘鋼膠，的區(qū)別在于改性環(huán)氧樹脂粘鋼膠能在長達(dá)三十年到五十年的應(yīng)力過性檢測、無毒無害檢測。 環(huán)氧樹脂致命弱點在于脆性大，改性目的增查:力學(xué)檢測報告、抗沖擊剝離韌性檢測、耐老化性能檢測報告、無以必須要求檢測報告在有效期限內(nèi)"。 仔細(xì)查看所有指標(biāo)是否達(dá)到 天快速耐老化性能、無毒無害性能。 在檢測合格后方可進(jìn)行粘鋼施工操作。 三、手涂式粘鋼施工流程區(qū)域。 6~8mm厚的表層砂漿，使堅實的混凝土石外露，并形成平整的粗糙面，表面酮擦拭表面。 面，斬斧紋路應(yīng)與受力方向垂直，除去表層 0.2~0.3cm 以露出砂石新清潔狀態(tài)。 鋼板粘合面表面處理:鋼板粘合面必須進(jìn)行除銹和粗糙處理;鋼板受力方向垂直。 混凝土上打孔植筋:a)鉆孔 在需安裝錨固螺栓的位置用記號筆標(biāo)作出記號; 用沖擊鉆鉆孔，鋼筋或螺栓的鉆孔直徑參照相關(guān)的性能指標(biāo)。 b) 清孔、吹孔 植筋孔鉆到設(shè)計深度后，用刷子刷落孔壁灰渣; 將氣筒導(dǎo)管插入孔底，來回打氣吹出灰渣; 成孔后，必須等孔內(nèi)干燥，再用上述方法清孔，并保持孔內(nèi)干凈、干燥至注膠前; 按上述工序需進(jìn)行刷孔及吹孔各三遍，直至孔內(nèi)清潔干燥為止。 c) 注膠前，須詳細(xì)閱讀植筋(螺栓)膠使用說明書，掌握其正確的使用方法，查看膠的有效期，過期的堅決不能使用; 當(dāng)環(huán)境.條件(溫度、濕度)不滿足時，應(yīng)停止施工; 檢查植筋(螺栓)孔是否干凈、干燥; 當(dāng)上述條件滿足后，把植筋膠放入膠槍中，接上混合管 (通常橋梁植筋必須采用注射式植筋膠，民用建筑可視情況或采用桶裝植筋膠，使用桶裝植筋膠時必須使用秤來確定比例重量10crn)應(yīng)棄之，見到顏色一致的肢體后再將混合管插入孔底，從孔底向外注入粘結(jié)劑，注滿孔洞的 2/3，保證植筋(螺栓)后飽滿;d) 植入鋼筋(螺栓) 入要緩慢，防止粘結(jié)劑在鋼筋(螺栓)的快速擠壓下噴出，造成鋼筋(螺栓)與肢體之間不能完全緊密結(jié)合; 鋼筋(螺栓)插到孔底后，調(diào)整好外露部分位置，用綁絲或其他方法固定好鋼筋(螺栓)，應(yīng)用鋼板條模板定位鋼筋; 玻璃管埋入植筋(螺栓)孔中，再用電鉆將鋼筋(螺栓)植入，通過鋼筋(螺栓)的擠壓將膠袋或玻璃管破碎，并使流出的植筋膠將孔洞填滿，并對鋼筋(螺栓)緊密包裹。 e) 養(yǎng)護(hù)在不低于 5的環(huán)境溫度下養(yǎng)護(hù)30 分鐘，固化期間防止振動。 實現(xiàn)鋼板的接長。 置粘鋼膠，使用秤來按比例量精確配比，禁止不用秤而靠個人精驗。 和油污，保持清潔。 先放入稱好需要量的甲組料，然后放入與甲組料相應(yīng)的事先稱好的一定量的乙組料;必須充分拌和，拌和可用人工，也可用電動攪拌器拌和，一般以后者為好，省力，易拌均勻。 攪拌應(yīng)按同一方向進(jìn)行，避免產(chǎn)生氣泡，攪拌時，應(yīng)避免水分進(jìn)入容器。 涂膠安裝鋼板:a) 選擇晴朗、干燥天氣操作;b) 將新鮮配好拌和均勻的粘鋼膠用刮刀(鏟刀)緊密地、均勻地分別涂抹在鋼板粘合面上，使之充分浸潤在粘合面上;c) 然后再把粘鋼膠涂沫在鋼板粘合面上，使之在板寬中央涂抹膠的厚度達(dá) 毫米之間最好，所凝土粘合面緊密粘合，擠出多余粘鋼膠;d) 涂膠飽滿程度檢查。 用鐵錘沿粘貼面輕輕敲擊鋼板，如無空洞聲表示已粘貼密實，否則應(yīng)剝下鋼板，重新補(bǔ)膠粘貼。 安裝錨固螺栓并加壓鋼板粘貼好后立即用特制U為 0.05~0.1MPa，以使膠液剛從鋼板邊縫擠出為度固化時間及粘貼質(zhì)量檢查a) 拌和的建筑結(jié)構(gòu)膠基本固化時間約24h，此后即可受力;b) 固化后，應(yīng)用小錘輕輕敲擊鋼板，從音響判斷粘結(jié)效果，粘結(jié)面積應(yīng)不少于 95%，否則此粘結(jié)件不合格，應(yīng)剝下重新粘貼或采取有效措施補(bǔ)粘或補(bǔ)強(qiáng)。 切除錨固螺栓頭敲擊螺栓頭，以保證鋼板粘貼質(zhì)量不受影響。 20mm，對于板不應(yīng)小于 15mm。 對于常規(guī)的鋼板防腐，可采用以下防腐處理工藝(特防三涂):a) 鋼板外露部分在涂漆前必須除銹，用丙酮擦去油污，并保持干燥。 b) 防銹涂料可采用特防三涂，涂刷特防膠前，鋼板必須除銹，呈金屬光澤。 采用針對性提出的鋼板防腐處理工藝執(zhí)行。 四、壓力注膠法的施工工藝混凝土表面裂縫處理→混凝土表面清理及鋼板位置放樣→混凝土粘合面表面處理→鋼結(jié)構(gòu)粘合面表面處理→混凝土上打孔植筋→鋼板上配套打孔及安裝→配置建筑灌注型粘鋼膠→預(yù)留注膠孔及封邊→壓力注膠工藝施工→常溫固化→切除錨固螺栓頭→鋼板防腐處理。www.renrendoc.com2022-12-1625粘鋼加固施工完成后的質(zhì)量檢驗說明在建筑行業(yè)所有的建筑項目都比較繁瑣，例如一棟建筑需要做房梁加固的話，首先要找到一家檢測鑒定公司，通過對建筑房梁受損程度做一份檢測鑒定報告，然后給出處理意見，拿到鑒定報告后找建筑加固公司進(jìn)行施工處理，在.同時應(yīng)指出的是，粘鋼加固工程的這個檢驗項目，在一定程度上還屬于間接的檢驗方法.結(jié)構(gòu)膠粘劑粘貼鋼板與基材混凝土的正拉粘結(jié)強(qiáng)度檢驗，主要是用于綜合評估膠液的固化質(zhì)量搜狐2017-11-2326混凝土梁粘鋼的工藝流程與加固方案-20230527.docx1粘貼鋼板工藝流程鋼板加工→砼和鋼板表面處理→粘結(jié)劑配制→涂敷膠→粘貼→固定加壓→2粘鋼加固的施工方法1)根據(jù)設(shè)計的鋼板寬度和長度，用切割機(jī)切割鋼板條。為保證鋼板切割的膨脹螺栓雙排布置，間距為200-300mm，當(dāng)采用U型鋼板槽時在兩側(cè)面各增設(shè)允許偏差+1mm)及孔圓度(允許偏差2mm)。2)鋼板表面處理2.1混凝土表面處理進(jìn)行打磨，直至完全露出新面;打磨面積要大于鋼板每邊10-20mm，梁底的棱角理，含水率不宜大于4%，且不應(yīng)大于6%。2.4配膠錨固樹脂膠(粘鋼型)為甲、乙雙組分，在使用時于現(xiàn)場混合。配制按產(chǎn)品2.5粘貼拉強(qiáng)度的檢驗專用標(biāo)準(zhǔn)件(試塊)，待養(yǎng)護(hù)7天后，鋼板粘貼前，應(yīng)在鋼板上焊接2mm-3mm厚的小墊片或在鋼板上焊接直徑2.7檢驗?zāi)嗌皾{(加鋼絲網(wǎng)防裂)作為保護(hù)層;www.renrendoc.com2023-05-2827談?wù)充摷庸谭皺z驗方法文章編號:1009-6825(2016)35-0039-02談?wù)充摷庸谭皺z驗方法收稿日期:2016-10-08作者簡介:王冠(1987-)，男，在讀碩士;奚江琳(1969-)，女，博士，副教授;孫威(1981-)，男，講師王冠奚江琳孫威(解放軍理工大學(xué)國防工程學(xué)院，江蘇南京210007)摘要:闡述了粘鋼加固的技術(shù)特性，總結(jié)了粘鋼加固的優(yōu)點和不足，分析了粘鋼加固結(jié)構(gòu)膠的性能及檢驗方法，指出粘鋼加固作為一種操作方便、質(zhì)量可靠的加固技術(shù)，具有廣泛的運用前景。 關(guān)鍵詞:粘鋼加固，結(jié)構(gòu)膠，粘結(jié)強(qiáng)度，粘結(jié)劑中圖分類號:TU392文獻(xiàn)標(biāo)識碼:A0引言時代的發(fā)展，社會的進(jìn)步，新的技術(shù)不斷的涌現(xiàn)，其中加固方法就有很多新方式，粘鋼加固法從...。 談?wù)充摷庸谭皺z驗方法 內(nèi)容提示:文章編號:1009-6825(2016)35-0039-02談?wù)充摷庸谭皺z驗方法收稿日期:2016-10-08作者簡介:王冠(1987-)，男，在讀碩士;奚江琳(1969-)，女，博士，副教授;孫威(1981-)，男，講師王冠奚江琳孫威(解放軍理工大學(xué)國防工程學(xué)院，江蘇南京210007)摘要:闡述了粘鋼加固的技術(shù)特性，總結(jié)了粘鋼加固的優(yōu)點和不足，分析了粘鋼加固結(jié)構(gòu)膠的性能及檢驗方法，指出粘鋼加固作為一種操作方便、質(zhì)量可靠的加固技術(shù)，具有廣泛的運用前景。 關(guān)鍵詞:粘鋼加固，結(jié)構(gòu)膠，粘結(jié)強(qiáng)度，粘結(jié)劑中圖分類號:TU392文獻(xiàn)標(biāo)識碼:A0引言時代的發(fā)展，社會的進(jìn)步，新的技術(shù)不斷的涌現(xiàn)，其中加固方法就有很多新方式，粘鋼加固法從眾多加固方式中脫穎而出，是加固手段的佼佼者，當(dāng)今，粘鋼加固法運用在各個不同領(lǐng)域，尤其是在既有建筑物的加固方面起到至關(guān)重要的作用，并且在古建筑的加固修繕方面也起到一定的運用價值，因此，這種加固法的前景十分光明，這種方法之所以運用廣泛，主要是因為這種方法有很多自身所特有的優(yōu)勢，例如加固后的結(jié)構(gòu)堅實并且耐久性較好，完全避免了其他加固法中需要改變建筑結(jié)構(gòu)外形的不利因素，有利于保持建筑外形的美觀，施工工期比較短，施工中不用動火，比較安全，而且對建筑物結(jié)構(gòu)的不利影響幾乎為零，例如這種方法幾乎不會對建筑結(jié)構(gòu)增加不必要的重量而影響結(jié)構(gòu)的安全性，因此對建筑物的加固改造十分有實踐價值。 1概述粘鋼加固法一般首先要用到重要的粘貼材料即建筑結(jié)構(gòu)膠，這種結(jié)構(gòu)膠一般以環(huán)氧樹脂為主配成，然后通常的做法一般是用比較薄的鋼板，并對薄鋼板表面進(jìn)行一定的處理，再將薄鋼板用粘結(jié)劑粘貼到結(jié)構(gòu)需要加固的部位，通過這種粘結(jié)劑使薄鋼板與混凝土協(xié)同一致工作的一種加固方式[1]。 這種加固方式于21世紀(jì)80年代在我國大量推廣，此種加固方式不僅能夠用于一般構(gòu)筑物上，并且也可以廣泛用于道路、橋梁等的加固。 1.1粘鋼加固法的優(yōu)點與傳統(tǒng)加固方法比較，它有以下特點:1)工藝簡便，施工方便。 只要對需要加固構(gòu)件的部位進(jìn)行一般性的處理，鋼板與所需加固的結(jié)構(gòu)構(gòu)件通過結(jié)構(gòu)膠的粘結(jié)性牢固粘結(jié)成整體，這樣可以使鋼板和原結(jié)構(gòu)構(gòu)件相互間有效的協(xié)調(diào)一致的工作，而且此過程中不需要什么特殊設(shè)備，使用的人力資源比較少，施工比較方便[2]。 2)加固施工不但對場所地點的大小無需過高要求，而且結(jié)構(gòu)膠硬化速度十分快，一般情況下，鋼板粘貼到構(gòu)件上僅僅需要3d就可承受一定的荷載，因而加固過程中不需要停產(chǎn)。 3)粘鋼加固法所用的鋼板比較薄，一般為4mm，鋼板所占的空間比較小，基本上不會增加結(jié)構(gòu)構(gòu)件的重量和空間大小，加固后不影響構(gòu)件外觀。 4)加固效果十分明顯。 粘鋼加固法不僅有效的解決了原有建筑結(jié)構(gòu)鋼筋不滿足結(jié)構(gòu)承載力要求的問題，而且通過采用大批量的鋼板與構(gòu)件有效粘貼，從而保護(hù)了原有建筑部位的混凝土，使得需要加固的構(gòu)件部位不再繼續(xù)產(chǎn)生裂縫或使已產(chǎn)生裂縫的構(gòu)件部位得到有效控制，從而使裂縫不再繼續(xù)延伸擴(kuò)展，有效的加強(qiáng)了結(jié)構(gòu)構(gòu)件的穩(wěn)定性，提高了結(jié)構(gòu)構(gòu)件的整體承載力[3]。 1.2粘鋼加固法的不足粘鋼加固技術(shù)是一項成熟不久的技術(shù)，人們從理論上去研究粘鋼加固法還不夠深入徹底，并且有很多問題還未完全解決，例如我們使用的粘結(jié)劑的抗老化性能還不夠強(qiáng)，導(dǎo)致結(jié)構(gòu)加固后的使用年限不長;其次建筑結(jié)構(gòu)物在自然徐變的作用下必然對加固后的粘結(jié)強(qiáng)度存在十分不利的影響，導(dǎo)致加固后的結(jié)構(gòu)可能因結(jié)構(gòu)自然徐變而再次遭到破壞;最后，粘鋼加固的結(jié)構(gòu)在動荷載作用下也有可能遭受破壞，如何準(zhǔn)確定量何時遭受破壞或遭到破壞的概率，目前還沒有適合的方法和手段，對此研究的試驗也比較少。 2粘鋼加固法中結(jié)構(gòu)膠的基本性能及檢驗方法結(jié)構(gòu)膠的種類很多，近年來，我國對粘鋼技術(shù)及建筑結(jié)構(gòu)膠的研究和運用有了較快的進(jìn)展，使用較多的結(jié)構(gòu)膠有JGN型建筑結(jié)構(gòu)膠、YJS-1型建筑結(jié)構(gòu)膠、WSJ建筑結(jié)構(gòu)膠、ET型建筑結(jié)構(gòu)膠及TN膠等。道客巴巴2017-02-1728西安基礎(chǔ)加固公司_西安粘鋼加固工程加固工程 為客戶提供
