粘鋼加固設計規范最新版本（粘鋼加固加固施工規范）是針對建筑結構加固領域中的粘鋼技術而制定的一套詳細指導文件，該規范涵蓋了粘鋼加固工程的設計、施工、驗收和后期維護等方面，旨在確保加固效果的安全、可靠和經濟性。，在設計階段，規范要求工程師根據建筑物的實際情況進行詳細的結構分析，包括對原結構的評估、加固目標的確定以及加固方案的選擇，設計過程中還需考慮材料性能、施工工藝和環境因素等，以確保加固方案的可行性和安全性。，施工階段，規范規定了粘鋼加固的具體工藝流程，包括鋼板的切割、打磨、涂膠、粘貼以及固定等步驟，施工過程中需嚴格控制質量，確保鋼板與原結構之間的粘結牢固，避免出現脫落或剝離現象。，驗收階段，規范明確了驗收標準和方法，包括對加固效果的檢查、材料的檢驗以及施工過程的記錄等，通過嚴格的驗收程序，確保加固工程達到預期的效果和質量要求。，規范還提出了后期維護的建議，包括定期檢查、維護和修復工作，以延長加固工程的使用壽命并確保其長期穩定運行。

粘鋼加固設計規范最新版本

根據您的問題，以下是關于粘鋼加固設計規范最新版本的相關信息。

規范內容概述

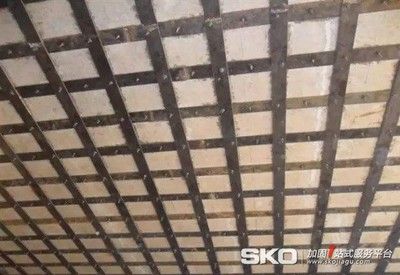

粘鋼加固是一種常見的建筑加固方法，它通過使用高性能的環氧類粘接劑將鋼板粘結于混凝土構件的表面，從而增強構件的承載能力和剛度。這種加固方法適用于承受靜力作用的一般受彎及受拉構件，且使用環境溫度應在5~60℃之間，相對濕度不大于70%，并且無化學腐蝕的條件下。

設計規定

在設計粘鋼加固時，需要注意以下幾點：

1. 鋼板厚度：加固鋼板的厚度應在2~6mm之間。如果此厚度不能滿足設計要求，可以考慮使用濕式外包鋼法或粘碳纖維法。
2. 混凝土強度：現場實測混凝土強度等級不得低于C15，混凝土表面正拉粘結強度不低于1.5MPa。
3. 環境溫度：長期使用的環境溫度不得高于60℃。當鋼筋混凝土處于特殊環境中（如高溫、高濕度、介質腐蝕、輻射等）時，應使用耐環境因素的粘合劑，并按特殊工藝要求粘貼。
4. 防火要求：加固構件表面為防火要求時，應按執行標準《建筑設計防火規范》執行GB50016規定的防火等級和耐火等級要求對膠粘劑和鋼板進行保護。

施工流程

粘鋼加固的施工流程包括以下幾個步驟：

1. 鋼板制作：按設計圖紙要求，根據混凝土構件的實際尺寸對鋼板進行下料、成型、鉆孔等加工。
2. 基底處理：清除混凝土表面的粉飾層、油垢、污物，并進行打磨處理。
3. 卸荷：加固構件所承受的活荷載如人員、辦公機具宜暫時移去，并盡量減小施工臨時荷載。
4. 配膠：建筑結構膠為A、B兩組份，按說明書配合比混合，并用攪拌器攪拌約5-10分鐘至色澤均勻為止。
5. 粘貼：用膩刀涂抹在已處理好鋼板面上（或混凝土表面），膠斷面宜成三角形，中間厚3毫米左右，邊緣厚1毫米左右，然后將鋼板粘貼在混凝土表面。
6. 固定及加壓：用加壓固定系統固定鋼板，并適當加壓，以膠液剛從鋼板邊縫擠出為度。
7. 固化：等待膠粘劑固化，期間應控制粘貼鋼板的時間間隔，保證粘鋼的固化養護。
8. 檢驗：對加固后的構件進行檢驗，確保加固效果符合設計要求。
9. 防腐處理：加固后鋼板宜采用20mm厚M15水泥砂漿抹面保護，也可采用涂防銹漆保護，以避免鋼材的腐蝕。

結論

綜上所述，粘鋼加固設計規范最新版本提供了詳細的設計規定和施工流程，以確保加固工程的質量和安全。如果您需要獲取更詳細的信息，可以參考相關的技術文獻或咨詢專業的加固工程師。

粘鋼加固適用環境條件

粘鋼加固施工質量檢驗標準

粘鋼加固與濕式外包鋼法對比

粘鋼加固防火要求詳解

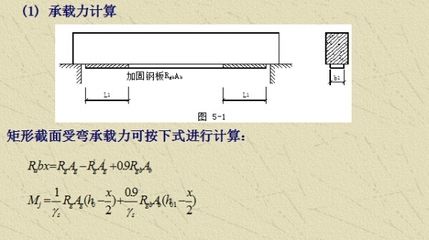

1粘鋼加固規范最新版_粘鋼加固規范內容淘豆網為你提供粘鋼加固規范最新版、粘鋼加固規范內容和粘鋼加固規范電子版PDF下載的服務，相當于粘鋼加固規范大全，這里你可以找到所有關于粘鋼加固規范的內容。淘豆網2粘鋼加固粘鋼加固施工規范粘鋼加固粘鋼加固施工規范 粘鋼加固施工設計規范 1.粘貼鋼板加固混凝土構件時，鋼板的受力方式應設計為只承受軸向應力。 2.粘貼在混凝土構件表面的鋼板表面應防銹，表面防腐涂料應對鋼板和粘合劑無害。 3.混凝土結構構件，現場實測混凝土強度等級不得低于C15、混凝土表面正拉粘結強度不低于1.5MPa。 4.混凝土結構用粘鋼加固時，應采取措施清除或大部分作用于結構的活荷載。 5.用符合規范要求的膠粘劑粘貼鋼板加固混凝土構件時，長期使用的環境溫度不得高于60℃;當鋼筋混凝土處于特殊環境中(如高溫、高濕度、介質腐蝕、輻射等)時，使用該方法加固時，除按現行相關標準采取相應的保證措施外，還應使用耐環境因素的粘合劑，并按特殊工藝要求粘貼。 6.加固構件表面為防火要求時，應按執行標準《建筑設計防火規范》執行GB50016規定的防火等級和耐火等級要求對膠粘劑和鋼板進行保護。 以上內容來自第三方，內容真實性、準確性、合法性由來源第三方負責，僅供您參考。 未經權利方授權許可禁止任何第三方轉載、引用，權利方保留追究權利。b2b.baidu.com2024-07-203粘鋼加固計算概要:在建筑加固工程中，粘鋼加固是目前常見的一種加固方法。 粘鋼加固截面承載力提高幅度除了受粘鋼膠的影響外，與加固鋼板的厚度也有直接的關聯。 粘鋼加固鋼板厚度的計算過程，類似于鋼筋混凝土結構中鋼筋的用量計算。 當采用鋼板對混凝土受彎構件加固時，其計算過程類似混凝土梁加固的計算。 下面加固之家就與大家分享一下粘鋼加固如何確定鋼板的厚度 概要:粘鋼加固是采用粘鋼加固鋼筋混凝土梁正截面承載力，可根據鋼筋混凝土受彎構件正截面承載力計算。 如果構件斜截面抗剪承載力不夠時，能采用粘貼U型箍板或斜鋼帶加固，可按鋼筋混凝土受彎構件斜截面承載力公式計算。 鋼筋混凝土受彎、受壓、受拉構件粘鋼加固設計可按建設部頒《混凝土結構加固設計規范》(GB50367--2006)進行正截面和斜截面加固計算，確定鋼板厚度及布置方式。 概要:灌鋼與粘鋼加固的區域面積1、灌鋼面積計算:L型鋼面積+輟板面積(輟板一般在結構柱底部上部存在加密問題);2、粘鋼面積計算:鋼板面積+U形箍面積+壓條面積;3、粘貼碳布面積計算:碳布寬幅、層數確定之后計算面積+U形箍面積+壓條面積(考慮梁高問題);備注:壓條面積有時標注并非一層，不可忽略不計。 看過來，這里有詳細的機房加固改造知識! 概要:機房是電子信息設備運行的場所，這些設備往往體積大、重量高，所以機房要有較高的承重能力，滿足設備的承重要求，并具有一定抗震性。 但現在很多建筑并非為機房所建，其承重達不到機房要求，此時，便要對機房所在建筑進行承重加固，在加固前，要按照現行國家標準《建筑抗震鑒定標準》GB50023進行鑒定，再由專業公司進行加固處理。www.jiaguhome.com2024-10-214粘鋼加固2、加固方案設計 針對該工程特點柱梁加固采用如下處理方法: 2.1柱子的加固:考慮到柱混凝土強度達不到設計要求，柱子承載力和軸壓比達不到規范要求，混凝土柱子加固采用鋼板粘貼到梁底或板底與原柱連成一個整體，不僅提高了柱的承載力，滿足了軸壓比，而且能有效提高混凝土的變形應力，改善柱的延性。 2.2梁的加固，加固粘貼采用兩種形式，梁底或梁側。 2.3邊跨邊支座主梁加固 邊跨邊支座主梁按鉸接節點進行加固設計。 先在柱上粘貼3mm厚鋼板一塊，鋼板上再粘貼6mm厚鋼板一塊，尺寸均為600mm×300mm，并以膨脹螺栓穿過鋼板錨入柱內;再選擇6mm厚等腰直角三角形腋板兩塊焊接在柱子所粘貼鋼板上，腋板尺寸為600mmx600mm，后在梁端底部粘貼3mm厚鋼板一塊，尺寸為600mm×300mm，使梁端通過鋼板支承于腋板上。 2.4中柱兩側主梁加固該工程框架主梁為連續梁，框架柱側面凸出于梁側面梁上支承著樓板，應在其上部兩側面繞過柱粘貼鋼板，如圖7所示，設計鋼板起坡為1:3。 鋼板寬度控制在100mm以下，為加強鋼板粘貼效果，在鋼板彎折處設墊板，用錨栓固緊，鋼板與梁柱交角部形成的三角形空隙用環氧砂漿填實。 粘鋼加固應由施工隊伍施工，其施工必須嚴格按工藝流程進行，工藝流程如下:粘貼面處理→加壓固定及卸荷系統準備(根據實際情況和設計要求，卸荷步驟有時省去)→膠粘劑配制→涂膠和粘貼→固化、卸加壓固定系統→檢驗→維護在滿足上述工藝的同時，尚應控制粘貼鋼板的時間間隔，保證粘鋼的固化養護。 3.2操作要點(1)粘貼面處理混凝土面應鑿除粉飾層，油垢、污物，然后用角磨機打磨除去1-2mm厚表層，較大凹陷處用找平膠修補平整，打磨完畢用壓縮空氣吹凈浮塵，后用棉布沾清洗劑拭凈表面，待粘貼面干燥后備用。 鋼板粘貼面應用角磨機進行粗糙、除銹處理，直至打磨出現光澤，使用前若潔凈僅用干布擦拭即可。 否則可用棉布沾清洗劑拭凈表面，待干燥后備用。 該工序所用主要物資:護目鏡、防塵口罩、沖擊電錘及扁鏟、手錘、角磨機、金剛石磨片、砂輪片、空壓機、棉布、清洗劑。 (2)加壓固定及卸荷系統準備(根據實際情況和設計要求，卸荷步驟有時省去)加固構件所承受的活荷載如人員、辦公機具宜暫時移去，并盡量減小施工臨時荷載。 加壓固定宜采用千斤頂、墊板、**桿所組成的系統，該系統不僅能產生較大壓力，而且加壓固定的同時卸去了部分加固構件承擔的荷載，能更好的使后粘鋼板與原構件協同受力，加固效果好，施工效率較高。 加壓固定也可采用膨脹螺栓、角鋼、墊板所組成的系統，該系統需要在加固構件上合適位置鉆孔固定膨脹螺栓，僅能產生較小壓力，不能產生卸荷效果，適合側面鋼板的粘貼。 (3)膠粘劑配制建筑結構膠為A、B兩組份，取潔凈容器(塑料或金屬盆，不得有油污、水、雜質)和稱重衡器按說明書配合比混合，并用攪拌器攪拌約5-10分鐘至色澤均勻為止。 該工序所用主要物資:攪拌器、容器、衡器、膩刀、手套。 (4)涂膠和粘貼膠粘劑配制好后，用膩刀涂抹在已處理好鋼板面上(或混凝土表面)，膠斷面宜成三角形，中間厚3毫米左右，邊緣厚1毫米左右，然后將鋼板粘貼在混凝土表面，用準備好的固定加壓系統固定，適當加壓，以膠液剛從鋼板邊縫擠出為度。 (5)固化、卸加壓固定系統該工序所用主要物資:扳手、手套、時鐘、溫度計。 (6)檢驗JGN-G型結構膠操作性能較好，正常操作可達到**的飽滿度。 若錨固區有效粘結面積少于90%，非錨固區有效粘結面積少于70%，應剝離鋼板，重新粘貼。 對重要構件也可采用載荷檢驗，一般采用分級加載至正常荷載的標準值，檢測結果較直觀、可靠，但費用較高，耗時也較長。 需要千斤頂或配重(常用沙袋、磚塊)、百分表、裂縫顯微鏡、衡器。 (7)維護加固后鋼板宜采用20mm厚M15水泥砂漿抹面保護，也可采用涂防銹漆保護，以避免鋼材的腐蝕。 4、施工應注意的問題 要使粘鋼加固成功，特別要保證加固施工的質量，除遵循一般施工原則外，結合該工程特點，施工中應注意如下幾點: 4.1膠結劑本身質量是粘鋼加固成功與否的關鍵，因此必須嚴格控制膠結劑質量，膠結劑必須是高強度，耐久性好，具有一定彈性的，其強度必須要大于相應所加固構件強度。 為確保膠結劑質量，本工程采用國家***廠家產品，并由施工單位與本人共同見證抽樣送檢合格后方行施工。 4.2為保證粘貼鋼板牢固有效，須控制鋼板寬度和厚度(寬不宜大于100mm，厚宜在3mm)而框架主梁某些部位所需補強的鋼板截面面積較大，須采用兩層或多層粘貼(即鋼板上貼鋼板)。 4.3膠貼劑粘貼時用抹刀同時涂抹在已處理好的混凝土表面和鋼板上，厚度1-3mm，中間厚邊緣薄為宜，粘好鋼板后，必須嚴格保證無空鼓，否則應剝下鋼板，補膠、重新粘貼。fuwu.b2b168.com2024-07-025粘鋼加固一、特點 1、施工簡便、快捷、基本不增加被加固構件斷面尺寸和重量。 2、鋼板端部錨固非常重要，處理不當易出現撕脫現象，屬脆性破壞。 3、加固鋼板宜在2~6mm之間，若此厚度不能滿足設計要求，可用濕式外包鋼法或粘碳纖維法。 4、基層溫度在5以下時使用粘鋼法需輔以升溫措施，加快固化 5、若加固梁柱鋼板較厚時，建議采用外包鋼法。 此方法在增層及抗震加固中經常使用。 6、當原構件處于高應力狀態時，宜采用卸荷方案，消除新舊材料的應變不同步。 7、框架節點負彎矩段構造較難處理，建議采用局部調幅法，盡量**粘貼梁底。 1、適用于承受靜力作用的一般受彎及受拉構件。 2、使用環境溫度不過5~60，相對濕度不大于70%及無化學腐蝕的使用條件為限，否則應采取有效的防護措施。 3、當構件混凝上強度等級低于Cl5時，不宜采用本法加固。 三、工藝原理和設計規定1、加固機理是將鋼板采用高性能的環氧類粘接劑粘結于混凝土構件的表面，鋼板與混凝土形成統一的整體，利用鋼板良好的抗拉強度達到增強構件承載能力及剛度的目的。 2、設計規定受彎構件正截面受拉區加固，可采取在受拉區表面粘結鋼板方法受拉鋼板在其加固點外的錨固粘結長度入通過計算確定若鋼板粘結長足錨固粘結長度L的規定，可在鋼板的端部錨固區粘結U型箍板，此時，錨固區的長度應滿足相應的規定當構件斜面受剪承載力不足時，可粘結并聯U型箍板進行加固受彎構件正截面受壓區加固，可在受壓區梁兩側粘結鋼板連續梁支座處負彎矩受拉區的加固，應根據該區段有無障礙物，分別采用不同的粘鋼方法根據不同的加固要求，采用綜合加固的粘鋼方法 四、工藝流程及操作要求 1、工藝流程鋼板制作→基底處理→卸荷→配膠→粘貼→固定及加壓→固化→檢驗→防腐處理 2、操作要點。 鋼板制作，按設計圖紙要求，根據混凝土構件的實際尺寸對鋼板進行下料、成型、鉆孔(鉆孔以混凝土構件上螺栓孔位置為準) 基底處理，表面處理包括加固構件結合面處理及鋼板貼合面處理。 對于混凝土構件結合面，應根據構件表面的新舊程度，堅實程度，干濕程度，分別按以下情況處理:a.對表面有浮油污物的混凝土構件的粘合面，應先用硬毛刷沾稀釋劑刷除表面浮油污物，后用冷水沖洗，再對粘合面進行打磨，除去2~3mm厚表層，直至露出新面，并用壓縮空氣吹除粉粒。 粘鋼加固【電話申工】是在加固鋼板及混凝土表面涂刮膏狀建筑結構膠，在結構膠凝膠硬化前將鋼板和混凝土粘合固定，因此施工較簡單，但粘貼鋼板厚度不能太厚(不過5mm，較好2-3mm)，且單塊鋼板面積較小，配膠、涂膠、固定等施工操作要求在膠的可操作時間(一般約為40分鐘)內全部完成。 2.2灌注法粘鋼加固 是先將加固鋼板固定在混凝土上，將鋼板與混凝土邊緣密封后再向鋼板與混凝土的間隙中壓注流體狀結構膠，因此施工略復雜，但加固鋼板厚度可較大(可過5mm)，且單塊加固鋼板面積可較大(施工基本不受膠液可操作時間限制)。 一般受彎及受拉構件的外部灌注粘貼大面積鋼板加固;構件長期工作環境溫度≤70;構件混凝土強度等級>C15。 準備工作→鋼板上鉆孔→混凝土中相應位置鉆孔→表面處理→固定鋼板→留排氣孔→周邊密封→配膠→壓力灌膠→固化→檢驗→防腐處理 2.2.3灌注粘鋼加固施工要點: 1準備工作準備好腳手架、灌漿設備、打磨設備、鉆孔設備、配膠用具等，為灌注粘貼施工做好準備工作。 2鋼板上鉆孔在鋼板上鉆膨脹螺栓孔和注膠孔，一般每平方米可設固定螺栓孔6-7個，注膠孔3-4個。 注膠孔的大小應與灌漿嘴相匹配，并保證注膠孔周邊能密封。 3混凝土中相應位置鉆孔把鋼板緊靠粘合面，在混凝土上相應位置鉆固定膨脹螺栓孔。 也可用放樣的方法確定混凝土中的固定孔位置。 4表面處理鋼板及混凝土粘貼面進行表面處理，應認真進行。 鋼板應進行除銹、打磨處理，混凝土粘合面應進行打磨或鑿毛處理。 具體方法可參見涂刮粘鋼加固。 5固定鋼板將鋼板托起懸掛在各螺栓上，擰緊螺母。 為控制注膠層的厚度，可在每個緊固螺栓孔周圍塞墊一定厚度的墊片。 6留排氣孔在灌漿粘貼面周邊每隔0.5米左右插入一軟管作為排氣管，鋼板周邊各角都應設置排氣管，傾斜或垂直安裝的鋼板只需在*邊設置排氣管。 7周邊密封按推薦配膠比例稱取并調配封口膠，用抹刀將鋼板周邊縫隙、膨脹螺栓及注漿嘴周圍間隙用封口膠密封，不允許出現密封不嚴現象。 封口膠在25時的可操作時間約為60分鐘，可根據施工具體情況確定每次配膠量，以免造成不必要浪費。 密封施工一天(25)后即可進行灌漿粘貼施工. 8配膠配膠前對灌注膠兩組分進行充分的上下攪拌。 根據估計的用膠量按推薦配膠比例準確稱取A、B兩組分，用膠料攪拌器攪拌均勻后倒入灌漿容器。fuwu.b2b168.com2024-08-166粘鋼加固鋼板的標準要求立即提交粘鋼加固鋼板的標準要求 03月16日 一、前言 粘鋼加固鋼板是一種通過在混凝土結構表面粘貼鋼板，來提高其受力能力和承載能力的方法。 在實際工程中，應該根據工程具體情況選擇不同的鋼板規格以及粘接劑和施工技術。 本文將為大家介紹粘鋼加固鋼板的標準要求。 二、鋼板規格 粘鋼加固鋼板的選擇應該考慮到其厚度、寬度、長度等因素。一般情況下，鋼板的規格應該符合以下標準:。 1.厚度在3mm以上; 2.寬度在50mm以上; 3.長度應視具體情況而定。 三、粘結劑要求 粘結劑是粘鋼加固鋼板的關鍵，其應滿足以下要求: 1.粘結強度高，粘結效率好; 2.抗剪強度高，抗拉強度好; 3.與鋼板和混凝土結構表面有良好的親和力。 四、施工工藝 粘鋼加固鋼板的施工工藝應該注意以下事項: 1.混凝土表面必須清潔干燥，并去除油漬和灰塵等雜質; 2.粘結劑要均勻地涂抹在鋼板和混凝土表面上，不能出現空鼓、裂紋等情況; 3.粘結鋼板的位置和數量應該通過專業設計師進行計算確定。 五、總結 通過本文的介紹，我們可以了解到粘鋼加固鋼板在選擇鋼板規格、粘結劑要求以及施工工藝等方面的標準要求。 在實際工程中，需要根據具體情況進行合理選擇，以確保工程的安全性和可靠性。 以上內容來自第三方，內容真實性、準確性、合法性由來源第三方負責，僅供您參考。 未經權利方授權許可禁止任何第三方轉載、引用，權利方保留追究權利。b2b.baidu.com2024-03-167粘鋼加固概要:粘鋼加固作為一種傳統的加固方法，在粘剛加固時，要與粘鋼膠配套使用的，這樣才能起到應有的加固效果。 在處理房屋的質量問題時，施工單位在承接了房屋的加固工程之后，他們也會根據房屋實際存在的質量問題選擇針對性的方法對房屋的損傷位置進行處理施工。 在處理房屋的質量問題時，很多施工單位都會使用粘鋼加固法，在使用粘鋼法處理建筑物的質量問題時，如何保證粘鋼加固施工質量粘鋼加固施工質量又與哪些因素有關呢下面加固之家就與大家分享一下保證粘鋼加固施工質量的因素。 在處理房屋的質量問題時，很多施工單位都會使用粘鋼加固法，在使用粘鋼法處理建筑物的質量問題時，務必要選擇使用合適的材料，其中粘鋼膠能否優勝選擇至關重要。 概要:房屋是我們?nèi)粘＞幼〉牡胤絹淼?，房屋如此重要，?dāng)房屋出現質量問題的時候，需要及時做好房屋加固工作。 在房屋加固工程中，保證居住安全的基礎之上再提高建筑物的抗震性能和穩定性，比較好的方式就是粘鋼加固，而粘鋼加固又離不開粘鋼膠的使用，粘鋼膠與粘鋼加固是密不可分的。 其實，好的粘鋼膠具備的能力是很多的，為了房屋的安全，又想達到提高房屋使用能力的要求，優質的粘鋼膠必不可少。 下面加固之家粘鋼加固選擇優質的粘鋼膠。 粘鋼加固出現空鼓有什么危害怎么避免空鼓 概要:粘鋼加固，作為建筑加固工程常用的技術之一，然而，卻因為粘鋼空鼓的問題存在讓施工方頭疼。 首先粘鋼加固施工完后，怎么去檢測它是否有空鼓情況出現呢加固之家技術人員建議在粘鋼施工完成后進行檢測，空鼓檢測通過錘擊法或其他方法進行，要求有效粘接面積不應小于總粘貼面積的95%。 當單個空鼓面積不大于10000平方毫米時，可采用鉆孔注射法充膠修復，而單個空鼓面積大于10000平方毫米時，應揭去重貼并重新檢查驗收。 查看詳情多年粘鋼加固經驗，告訴你它可不可靠! 概要:結構加固，選用粘鋼加固可靠嗎有一些甲方/業主，在接到設計公司的圖紙后，他們認為粘鋼加固可能比不上碳纖維可靠，不知道大家怎么看!作為加固公司，我們認為粘鋼加固已經在國內有過大量加固工程中實踐成功案例，也成為大部分加固公司使用的加固技術之一，它的靠譜程度也是顯而易見的。 今天我們加固之家就跟大家說說粘鋼加固有到底靠不靠譜! 查看詳情粘鋼加固在老舊房屋改造加固上的應用案例 概要:粘鋼加固的基本定義是:用粘膠劑將鋼板和需要加固的構件粘一起，這種方法在很多農村老舊房屋或者是自建房功能改造上都有機會看到，橋梁工程的加固補強也常用到此方法。 粘鋼加固技術中的粘鋼膠扮演著什么角色你知道嗎。www.jiaguhome.com2024-09-018粘鋼加固施工新技術應用粘鋼加固施工新技術應用 首頁專題庫PPT模板庫文檔定制熱門檢索牛人榜 7、質量控制要點:1.進場材料應附有出廠合格證明及性能檢測報告，并由監理工程師見證取樣送檢。 2.鋼板應符合國家現行標準GB/T714及鋼結構工程施工質量驗收規范(GB50205-2001)的有關規定。 3.粘結劑應符合國家現行標準JC/T883-2001及建筑結構粘鋼加固技術規程(JGJ145-2004)的規定，并應由監理工程師見證取樣送檢。 粘鋼加固施工質量控制要點:1.粘鋼加固施工應在經過批準的施工組織設計指導下進行，并應嚴格按照施工圖紙和施工規范進行施工。 2.粘鋼加固施工前，應進行基層處理，清除基層表面的浮塵、油污等雜物，并使基層表面平整、干燥。 3.粘結劑應按規定比例配制，并應在規定的有效期內使用。 粘結劑涂刷應均勻、連續，不得漏涂或涂刷過厚。 粘鋼加固質量控制要點粘鋼加固養護質量控制要點:1.粘鋼加固施工后，應進行養護，養護時間應不小于7天。 2.養護期間，應避免陽光直射、雨淋和風吹，并應保持環境溫度在5以上。 3.養護期間，應定期檢查粘鋼加固部位，發現問題及時處理。 粘鋼加固驗收質量控制要點:1.粘鋼加固工程完成后，應進行驗收，驗收應由監理工程師主持，施工單位負責。 2.驗收時，應檢查粘鋼加固部 9、理論模擬技術:包括有限元模擬、邊界元模擬等方法，可以根據粘鋼加固方案和材料性能進行理論計算，分析粘鋼加固效果。 粘鋼加固效果檢測技術發展趨勢1.檢測方法的智能化:將人工智能、深度學習等技術應用于粘鋼加固效果檢測，實現檢測自動化、智能化，提高檢測效率和準確性。 2.檢測設備的便攜化:研發小型化、便攜化的檢測設備，方便現場檢測，提高檢測靈活性。 3.檢測技術的多樣化:探索新的檢測方法和技術，如微波檢測、微震檢測等，豐富檢測手段，提高檢測精度。 粘鋼加固效果檢測與評價粘鋼加固效果評價標準和規范1.中國相關標準:包括粘鋼加固技術規范(GB/T50412-2008)、建筑結構加固設計規范(GB50367-2013)等，提供了粘鋼加固效果評價的標準和規范。 2.國際相關標準:包括粘鋼加固行業標準(ASTMD4498-2014)、纖維增強復合材料加固混凝土結構設計指南(ACI440.2R-17)等，提供了國際上通用的粘鋼加固效果評價標準。 3.檢測結果的分析與評價:需要對檢測結果進行分析和評價，根據檢測結果判斷粘鋼加固效果是否滿足設計要求，為后續的加固維護提供依據。 粘鋼加固效果評價中存在的問題與挑戰1.檢測技術 《粘鋼加固施工新技術應用》由會員楊***分享，可在線閱讀，更多相關《粘鋼加固施工新技術應用》請在金鋤頭文庫上搜索。www.jinchutou.com2024-04-299粘鋼加固工程工藝標準粘鋼加固工程工藝標準 2.施工準備 2.1加固所用粘結劑，必須是粘結強度高，耐久性好，具有一定彈性.目前所用的JGN建筑結構膠，其各項強度指標可按附表2.1采用.JGN結構膠的粘結強度 抗剪強度(MPa)被粘基層材料種類破壞特征試驗值v鋼—鋼鋼—混凝土混凝土—混凝土膠層破壞混凝土破壞混凝土破壞≥18≥fov≥fov標準值9fcvkfcvk設計值3.6fcvfcv 3.7度. 鋼板粘貼好后立即夾緊，或用支撐固定，并適當加壓，以使膠液從鋼板邊縫擠出為 3.8JGN型粘結劑在常溫下固化，保持在20℃以上，24小時即可拆除夾具或支撐，3d可受力使用.若低于15℃，應采取人工加溫，一般用紅外線燈加熱. 4.質量標準 4.1撤除臨時固定設備后，應用小錘輕輕敲擊粘結鋼板，從音響判斷粘接效果或用超聲波法探測粘強密實度.如錨固區粘結面積少于90%，非錨固區粘結面積少于70%，則此粘結件無效，應剝下重新粘結.4.2對于重大工程，為真實檢驗其加固效果，尚需抽樣進行荷載試驗，一般僅作標準使用荷載試驗，即將卸去的荷載重新全部加上，其結構的變形和裂縫開展?jié)M足設計作用要求. 適用范圍:1.適用范圍: 1.1本工藝標準適用于承受靜力作用的一般受彎及受拉構件.1.2本工藝標準以環境溫度不超過60℃，相對濕度不大于70%，及無化學腐蝕的使用條件為限，否則應采取有效防護措施.1.3當構件混凝土強度等級低于C15時，不宜采用本工藝標準進行加固. 附表2.1 標準值設計值(ftk)16.5fctkfctk6.8fctfct o ≥ f ct o ≥ f ct 混凝土強度等級抗剪強度試驗值cv標準值設計值C152.251.701.25C202.702.101.75C253.152.501.80C303.552.852.10C353.903.202.35C404.303.502.60 3.2.23.2.33.3 對于新混凝土粘合面，先用鋼絲刷將表面松散浮渣刷去，再用硬毛刷沾洗滌劑洗對于齡期在3個月以內，或濕度較大的混凝土構件尚須進行人工干燥處理.鋼板粘接面，須進行除銹和粗糙處理.如鋼板未生銹wenku.baidu.com輕微銹蝕，可用噴砂，砂 布或平砂輪打磨，直至出現金屬光澤.打磨粗糙度越大越好，打磨紋路應與鋼板受力方向垂直.其后，用脫脂棉沾丙酮擦拭干凈.如鋼板銹蝕嚴重，須先用適度鹽酸浸泡20min，使銹層脫落，再用石灰水沖洗，中和酸離子，最后用平砂輪打磨出紋道.3.4粘貼鋼板前，應對被加固構件進行卸荷.如采用千斤頂頂升方式卸荷，對于承受均布荷載的梁，應采用多點(至少兩點)均勻頂升;對于有次梁作用的主梁，每根次梁下要設千斤頂.頂升噸位以頂面不出現裂縫為準.3.5JGN粘結劑為甲，乙兩組份，使用前應進行現場質量檢驗，合格后方能使用，按產品使用說明書規定配制.注意攪拌時應避免雨水進入容器，按同一方向進行攪拌，容器內不得有油污.用抹刀同時涂抹在已處理好的混凝土表面和鋼板面上，厚度1～3.6粘結劑配制好后，3mm，中間厚邊緣薄，然后將鋼板貼于預定位置.如果是立面粘貼，為防止流淌，可加一層脫蠟玻璃絲布.粘好鋼板后，用手錘沿粘貼面輕輕敲擊鋼板，如無空洞聲，表示已粘貼密實，否則應剝下鋼板，補膠，重新粘貼. 5.成品保護 加固后，鋼板表面應粉刷水泥砂漿保護.如鋼板表面積較大，為利于砂漿粘結，可粘一層鉛絲網或點粘一層豆石. 6.安全與環境 6.1配制粘結劑用的原料應密封貯存，遠離火源，避免陽光直接照射.6.2配制和使用場所，必須保持通風良好.6.3操作人員應穿工作服，防護口罩和手套.6.4工作場所應配備各種必要的滅火器以備救護. 3.工藝流程 3.1粘鋼加固施工應按附圖所示工藝流程進行.3.2混凝土構件表面，應按下列方法進行處理:3.2.1對原混凝土構件的粘合面，可用硬毛刷粘高效洗滌劑，刷除表面油垢污物后用清水沖洗，再對粘合面進行打磨，除去2～3mm厚表層，直至完全露出新面，并用無油壓縮空氣吹除粉粒.如混凝土表面不是很臟很舊，則可直接對粘合面進行打磨，去掉1～2mm厚表層，用壓縮空氣除去粉塵或清水沖洗干凈，待完全干燥后用脫脂棉沾丙酮擦拭表面即可. C454.653.802.80C505.003.902.90C555.304.002.95C605.604.103.10 2.2混凝土的抗剪強度試驗值fo，標準值fcvk及設計值fcv按附表2.2采用;混凝土的cv軸心抗拉強度標準值fctk用設計值fct，按現行國家標準《混凝土結構設計規范》規定采用.2.3加固用鋼板，一般以3號鋼或16錳鋼為宜.鋼板，連接螺栓及焊縫的強度設計值，應按現行國家標準《鋼結構設計規范》規定采用.百度文庫2022-08-1510環保型粘鋼加固法.pptx環保型粘鋼加固法 數智創新變革未來環保型粘鋼加固法粘鋼加固法簡介環保型粘鋼材料特點粘鋼加固工藝流程粘鋼加固設計要點粘鋼加固施工注意事項粘鋼加固質量檢測粘鋼加固工程實例粘鋼加固法展望ContentsPage目錄頁粘鋼加固法簡介環保型粘鋼加固法粘鋼加固法簡介粘鋼加固法定義1.粘鋼加固法是一種通過粘結劑將鋼板與混凝土構件表面粘結，以提高構件承載能力的加固方法。 2.這種方法能夠有效地提高構件的強度和剛度，延長使用壽命。 粘鋼加固法應用范圍1.粘鋼加固法適用于各種混凝土構件的加固，如梁、板、柱、墻等。 2.它可用于提高構件的承載能力，也可用于修復構件的變形和裂縫等損傷。 粘鋼加固法簡介粘鋼加固法優點1.粘鋼加固法施工周期短，對結構影響小，具有較高的經濟效益。 2.這種方法能夠最大限度地利用原有結構，減少廢棄物的產生，符合環保要求。 粘鋼加固法施工工藝1.粘鋼加固法施工工藝包括清理表面、涂刷粘結劑、粘貼鋼板、加壓固定、養護等步驟。 2.施工過程中需要嚴格控制粘結劑的質量和用量，確保粘結牢固。 粘鋼加固法簡介粘鋼加固法設計要點1.在進行粘鋼加固設計時，需要根據構件的實際情況和加固要求，選擇合適的鋼板和粘結劑。 2.設計過程中需要充分考慮鋼板的厚度、粘結劑的性能等因素對加固效果的影響。 粘鋼加固法發展前景1.隨著科技的不斷進步，粘鋼加固法的材料和工藝將不斷更新?lián)Q代，提高加固效果和施工效率。 2.未來，粘鋼加固法將與其他加固方法相結合，形成更為完善的加固技術體系，為工程建設提供更加可靠的支持。 環保型粘鋼材料特點環保型粘鋼加固法環保型粘鋼材料特點1.環保型粘鋼材料具有卓越的強度和耐久性，能夠有效抵抗外部環境的影響，保證結構的長期穩定性。 2.高強度特性使得粘鋼加固法成為一種高效的加固方式，能夠提高結構的承載能力，延長結構的使用壽命。 3.經過嚴格的耐久性測試，環保型粘鋼材料具有良好的抗老化性能，能夠保證長期的使用效果。 施工便捷性1.環保型粘鋼材料具有良好的施工便捷性，可以減少施工時間和人力成本。 2.材料具有良好的流動性，能夠填充各種形狀的結構空隙，確保加固效果的均勻性和可靠性。 3.施工過程無需大型設備，簡化了施工流程，提高了施工效率。 高強度和耐久性環保型粘鋼材料特點環保性1.環保型粘鋼材料無毒無害，不會對人體健康和環境造成危害。 2.材料生產過程中采用了環保工藝，減少了廢棄物和污染物的排放，符合綠色建筑的要求。 3.使用環保型粘鋼材料進行加固，可以有效提高結構的環保性能，促進可持續發展。 廣泛的適用性1.環保型粘鋼材料適用于各種建筑結構類型的加固，包括混凝土、鋼結構等。 2.材料具有良好的兼容性，可以與其他建筑材料配合使用，提高整體加固效果。 3.粘鋼加固法適用于各種工程規模，既可以用于大型建筑工程，也可以用于小型維修工程。 環保型粘鋼材料特點1.環保型粘鋼材料價格適中，具有較好的經濟性，可以降低加固工程的成本。 2.材料的高強度和耐久性可以減少維護和更換的次數，進一步降低了長期成本。 3.粘鋼加固法施工效率高，可以縮短工期，減少施工成本。 可持續性1.環保型粘鋼材料是一種可再生的建筑材料，具有較好的可持續性。 2.材料的生產和使用過程中產生的廢棄物可以回收利用，減少了對自然資源的依賴。 3.采用粘鋼加固法可以延長建筑結構的使用壽命，減少了廢棄物的產生，有利于可持續發展。 經濟性粘鋼加固工藝流程環保型粘鋼加固法粘鋼加固工藝流程1.粘鋼加固法是一種常用的結構加固技術，適用于提高鋼筋混凝土結構的承載能力和穩定性。 2.工藝流程主要包括表面處理、配膠、粘貼鋼板、固化、質量檢查等步驟。 表面處理1.對混凝土表面進行打磨、清洗，確保表面平整、干凈，無油污和其他雜質。 2.對鋼板進行除銹、去油處理，以提高鋼板與膠粘劑的粘結強度。 粘鋼加固工藝流程簡介粘鋼加固工藝流程配膠1.根據工程需要，選擇合適的膠粘劑，并按照規定的比例進行配制。 2.在配制過程中，要注意攪拌均勻，避免出現氣泡和結塊等現象。 粘貼鋼板1.將配制好的膠粘劑涂抹在鋼板和混凝土表面，確保涂抹均勻、密實。 2.在粘貼過程中，要用專業的工具對鋼板進行加壓，使其與混凝土緊密粘結。 粘鋼加固工藝流程固化1.在粘貼完成后，要進行適當?shù)酿B(yǎng)護，保持適宜的溫度和濕度，促進膠粘劑的固化。 2.在固化過程中，要定期進行質量檢查，確保加固效果符合要求。 質量檢查1.通過鉆芯取樣、超聲波檢測等方法，對加固后的結構進行質量檢測，確保其承載能力和穩定性達到預期效果。 2.在質量檢查過程中，若發現不合格現象，應及時進行補救和處理，確保工程安全和質量。 粘鋼加固設計要點環保型粘鋼加固法粘鋼加固設計要點粘鋼加固設計考慮因素1.在確定粘鋼加固方案時，需要考慮結構的形式、受力特點、原有結構損傷程度、期望提升的性能等因素。www.renrendoc.com2023-12-1011粘鋼加固方案-20231023.doc歡迎閱讀本文檔，希望本文檔能對您有所幫助!感謝閱讀本文檔，希望本文檔能對您有所幫助!粘鋼加固施工方案工藝概況粘鋼加固是在砼受力構件的表面用建筑結構膠粘貼鋼板或角鋼，使鋼板或角鋼與砼牢固地形成一體共同受力，以達到加固補強目的。 本加固法適用于承受靜力作用的一般受彎構件、受拉構件及剪力墻的開洞加固。 施工流程定位放線--基層處理(砼面、鋼件)--預貼--配制結構膠--構件卸荷--涂膠(砼面、鋼件)--粘貼、加壓--固化、養護--檢驗、驗收--防腐、粉刷操作要點3.1定位放線打磨區線粘貼位置線被加固洞口構件首先熟悉圖紙，明確加固范圍及部位，然后在構件上彈線，標出粘貼位置的輪廓線，并在此基礎上四周各加寬不小于20mm的加寬打磨區，如圖打磨區線粘貼位置線被加固洞口構件圖13.2基層處理3.2.1砼面層處理:對砼構件粘合面，先用硬毛刷沾高效洗滌劑，除去其表面油污后用清水沖洗，再對粘合面用金剛石角磨機進行打磨，除去2-3mm厚表層(如有裝飾物或面層，先將其鏟除)，直至完全露出新的砼面，用無油壓縮空氣吹去粉塵，或清水沖洗干凈，待完全干燥后用脫脂棉沾丙酮擦拭表面2-3遍。 3.2.2鋼件處理用平砂輪將鋼板粘貼面打磨.打磨粗糙度越大越好，打磨紋路盡量與鋼件受力方向垂直(視情況一般沿長向打磨，打磨方向見圖2).然后用脫脂棉沾丙酮擦拭2-3遍。 圖23.3鋼件加工、制作被貼鋼件應按照設計尺寸準確下料〈還應結合現場實際情況)，對于需加脹栓或螺栓部位，可采用臺鉆或磁力鉆對鋼件成孔，成孔一定要符合設計圖紙及有關技術規定。 4預貼鋼件、砼面處理經驗收合格后預貼，預貼時鋼件與砼面應吻合，并與粘貼線〈見定位放線〉吻合，對有設脹栓或螺栓處，可對砼面成孔，成孔符合相應要求，并用無油壓縮空氣丙酮清孔。 如預貼不合格(不完全吻合)可進行人工處理，處理方法有兩種:一種對偏差較大的采用人工剔鑿、打磨，并對經剔鑿產生的凹凸處用高強樹脂砂漿修補，使其完全吻合。 另-種對偏差不大的，可直接采用高強樹脂砂漿修補，使其完全吻合。 預貼時應考慮到膠層厚度。 3.5配制結構膠3.5.1建筑結構膠一般有多種化學組份調配而成，使用前應進行現場質量檢驗，合格后方能使用。 按產品使用說明書規定及試驗配比規定配制。 其具體調制如下:首先要測定粘貼面積，并計算出各組份的用量(要求每次配膠重不超過10kg〉。 如需要更多膠，需分開配制，以保證攪拌均勻。 結構膠使用前必須先把各組份分別在包裝桶內攪拌至均勻〈因為結構膠在經-段時間停放及運輸過程中容易出現分層離析現象，所以事先必須各自攪拌均勻〉，然后另取一個容器把用量較多的組份〈主要成份〉按比倒稱量，倒入容器后，再把另組份分別稱量，混合在一起，用轉速為100-30Or/min軸式攪拌器攪拌，每臺攪拌器至少配備3-4個攪拌葉片〈應每組份配制一個，攪拌時另行配置〉，攪拌時應同一方向攪拌，防止氣泡的產生。 3.5.2建筑膠粘劑的固化一般受自身，構件和環境溫度限制。 一般溫度越高，固化周期越短:溫度越低，固化周期越長。 施工時一定要注意測量當時的溫度，若溫度低于建筑粘劑規定使用溫度(詳見各建筑膠粘劑使用說明書)，就應采用紅外線燈、碘鎢燈、電暖器等人工加溫措施。 3.6卸荷為了減輕和消除粘貼鋼件后應力、應變滯后現象，粘貼前宜對構件適量卸荷，一般采用千斤頂頂升方式卸荷;對于承受均布荷載的構件，應采用多點頂升，頂升噸位以頂面不出現裂縫(亦可計算，由位移來確定〉為準。 見圖3。 圖33.7涂膠、粘貼、加壓3.7.1涂膠、粘貼基層經檢驗驗收合格后，方可進行粘貼。 膠粘劑配制好后，用抹刀同時涂抹在已處理好的混凝土表面，要用力薄薄抹一層。 鋼板表面涂抹厚度應1-3mm，中間厚邊緣薄為宜，然后將鋼件貼于預定位置。 若是立面站貼，為防止流淌，建議加一層脫蠟玻璃絲布。 否則應剝下鋼件，補膠重新粘貼。 3.7.2固定與加壓鋼件粘貼好后立即用特制u型夾具夾緊(見圖4〉。 或用木撐、鋼頂撐〈見圖5〉，壓力保持為0.05-0.1MPa，以使膠液剛從鋼件邊緣擠出為度。 若用膨脹螺栓固定，膨脹螺栓一般是鋼件的永久附加錨固，其埋設孔洞應與鋼件一道于涂膠前配鉆預留。 圖4圖53.8固化養護不同建筑膠粘劑在不同環境溫度下固化，以JGN型膠粘劑為例。 此膠結劑在常溫下固化，保持在20以上，24小時即可拆除夾具或支撐，3天后方可受力使用。 3.9檢驗和驗收撤除臨時固定設備后，用小錘輕輕敲擊鋼板，從音響判斷粘接密度。 如錨固區粘結面積少于90%，非錨固區粘結面積少于70%，則此粘結件無效，應拆除重新粘結。 3.10防腐和粉刷粘鋼加固鋼件，應按設計要求防腐處理。 可在鋼件表面粉刷水泥砂漿保護，如鋼件面積較大，為了有利于砂漿粘貼，可粘一層鐵絲網或一層豆石，并在抹灰時涂刷一層混凝土界面劑。www.renrendoc.com2023-10-2612環氧樹脂型粘鋼膠滿足混凝土加固設計規范GB50367環氧樹脂型粘鋼膠滿足混凝土加固設計規范GB50367-2006 1千克起批500千克起批1000千克起批 17:22e**聯系了該商品的商家 10:47x**聯系了該商品的商家 10:44m**聯系了該商品的商家 10:23y**聯系了該商品的商家 45kg/組 粘鋼膠 執行標準 北京;天津;河北;山西;內蒙古;遼寧;吉林;黑龍江;上海;江蘇;浙江;安徽;福建;江西;山東;河南;湖北;湖南;廣東;廣西;海南;重慶;四川;貴州;云南;西藏;陜西;甘肅;青海;寧夏;新疆 S-JGN201粘鋼膠 S-JGN201結構粘鋼膠系A(chǔ)、B雙組分雙酚A型改性環氧樹脂結構膠，具有超強粘接力、剪切力強、抗老化、耐介質(酸、堿、水)性能好、抗沖擊性能強，常溫固化、硬化過程收縮小、施工無流淌、不含揮發性溶劑、無毒以及施工方便等特點，可在較寬溫度范圍內施工，無沉淀，幾乎適用于所有建筑基材。 S-JGN201適用范圍 1.改造工程中混凝土構件外部粘貼鋼板加固。 2.土木工程中各種建筑材料的自粘和互粘。 S-JGN201使用方法 S-JGN201粘鋼加固施工要點: 混凝土及鋼板表面處理→加固構件卸荷→配制施邦粘鋼膠→涂膠、粘貼→固定、加壓→固化→卸支撐→質量檢驗→防腐、封閉處理 S-JGN201結構膠指強度高(壓縮強65MPa，鋼-鋼正拉粘接強度30MPa，抗剪強度18MPa)，能承受較大荷載，且耐老化、耐疲勞、耐腐蝕，在預期壽命內性能穩定，適用于承受強力的結構件粘接。 非結構膠強度較低、耐久性差，只能由于普通、臨時性質的粘接、密封、固定，不能用于結構件粘接。 建筑工程使用年限一般在50年以上，構件承受較大復雜應力，直接關系人員的生命、財產安全，粘接膠應采用結構膠。 在工程中，S-JGN201結構膠應用廣泛，主要用于構件的加固、錨固、粘接、修補等;如粘鋼，粘碳纖維，植筋，裂縫補強、密封，孔洞修補、道釘粘貼、表面防護、混凝土粘接等。b2b.baidu.com2024-07-2913梁頂粘鋼加固設計規范梁頂粘鋼加固設計規范梁頂粘鋼加固是鋼結構中常用的一種加固方式，它是在梁頂部表面粘貼鋼板，利用鋼板的強度增加梁的承載能力的加固方法。為了確保在設計和施工過程中安全可靠，減少工程質量問題，特別制定梁頂粘鋼加固設計規范，以此規wenku.so.com14粘鋼加固技術規范粘鋼加固技術規范粘鋼加固技術規范一構造規定由于粘鋼加I古I結合面的粘結強度主要取決于碗強度，因此，被加固構件碗強度不能太低，強度等級不丿應低于C15。粘結鋼板厚度主要根據結合血殮強度、鋼板錨固長度及施T要求而定。鋼板愈厚，所需錨固長度就愈長wenku.so.com15加固之家:粘鋼加固設計有何規定?有哪些設計要點?高考注冊VIP郵箱(特權郵箱，付費)免費下載網易官方手機郵箱應用中國大學視頻公開課國際名校公開課賞課·紀錄片付費精品課程北京大學公開課英語課程學習新人特價9.9專區新品熱賣人氣好物居家生活服飾鞋包母嬰親子美食酒水一卡通充值一卡通購買我的網易支付網易跨境支付免費郵箱VIP郵箱企業郵箱免費注冊客戶端下載加固之家:粘鋼加固設計有何規定?有哪些設計要點? 在房屋加固中，可以采用的加固方法有很多，粘鋼加固就是其中的一種。 粘鋼加固亦稱粘貼鋼板加固，是將鋼板采用高性能的環氧類粘接劑粘結于混凝土構件的表面，使鋼板與混凝土形成統一的整體，利用鋼板良好的抗拉強度達到增強構件承載能力及剛度的目的。 粘鋼加固最常用到結構加固上，這就需要做好粘鋼加固設計了，那么粘鋼加固設計如何規定呢?下面加固之家就為大家介紹一下粘鋼加固的規定和設計要點。 一、粘鋼加固設計有何規定? 1、粘貼鋼板加固混凝土構件時，應將鋼板受力方式設計成僅承受軸向應力作用。 2、采用粘貼鋼板對鋼筋混凝土結構進行加固時，應采取措施卸除或大部分卸除作用在結構上的活荷載。 3、粘貼在混凝土構件表面上的鋼板，其外表面應進行防腐蝕處理。表面防腐蝕材料應對鋼板及膠粘劑無害。 4、被加固的混凝土結構構件，其現場實測混凝土強度等級不得低于C15，且混凝土表面的正拉粘結強度不得低于1.5MPa。 5、當被加固構件的表面有防火要求時，應按現行國家標準《建筑設計防火規范》GB50016規定的耐火等級及耐火極限要求，對膠黏劑和鋼板進行防護。 6、采用本規范規定的膠粘劑粘貼鋼板加固混凝土構件時，其長期使用的環境溫度不應高于60℃;處于特殊環境(如高溫、高濕、介質侵蝕、放射等)的混凝土結構采用本方法加固時，除應按國家現行有關標準的規定采取相應的防護措施外，尚應采用耐環境因素作用的膠黏劑，并按專門的工藝要求進行粘貼。 二、粘鋼加固設計要點 鋼筋混凝土受彎構件粘鋼加固是在構件承受力不足區段(正截面受拉區、正截面受壓區或斜截面)表面粘貼鋼板，這樣可提高被加固構件的承載力，且施工方便。 采用粘鋼加固的鋼筋混凝土梁，其正截面承載力可按鋼筋混凝土受彎構件正截面承載力的方法計算;當構件斜截面抗剪承載力不夠時，可采用粘貼U形箍板或斜向鋼板條進行加固，可按鋼筋混凝土受彎構件斜截面承載力公式計算。 鋼筋混凝土受彎、受壓、受拉構件粘鋼加固設計可按建設部頒《混凝土結構加固設計規范》(GB50367--2006)進行正截面和斜截面加固計算，確定鋼板厚度及布置方式。網易2019-11-0116鋼結構加固設計規范概要:現在建筑加固行業得到很好的發展，加固施工技術也越來越先進和成熟了。 對于建筑質量問題來說，及時處理是最好的方法，可以防止質量問題的繼續擴大 概要:結構加固檢測標準規范1、《混凝土結構加固設計規范》GB/T50367-20062、《既有建筑地基基礎加固技術規范》JGJ123-20003、《公路橋梁加固設計規范》JTG/TJ22-20084、《公路橋梁加固施工技術規范》JTGTJ23-20085、《橋梁結構用碳纖維片材》JT/T532-20046、《鋼結構加固技術規范》CECS77:967、《土結構加固技術規范》CECS25-908、《建筑抗震加固技術規程》JGJ116-98 概要:現在廣告牌的安全越來越受到重視了，很多廣告牌都是在戶外的，長時間經歷日曬雨淋，就容易出現受損情況。 相關管理部門對于廣告牌的安全是有明確要求的，需要定期對廣告牌進行安全檢測鑒定，提供廣告牌的安全檢測報告。 下面加固之家就為大家介紹一下廣告牌安全檢測鑒定內容。 概要:現由于建設單位將室內功能重新布局，導致房間功能發生改變，根據建設單位的意見擬將主體結構按新的使用功能重新進行計算復核，對不滿足計算結果的原結構進行加固設計。 本工程在一類，二類環境中的加固設計使用年限為30年。 到期后，若重新進行的可靠性鑒定認為該結構工作正常，仍可繼續延長其使用年限。 查看詳情上海房屋鑒定技術員必備檢測標準規范都在這里! 查看詳情四川省建科院院長王德華作為封面人物登上《工程建設標準化》雜志并接受人物專訪 概要:王德華，1965年出生，中共黨員，1986年畢業于重慶建筑工程學院土木系工業與民用建筑專業。 現任四川省建筑科學研究院院長，兼任中國工程建設標準化協會副理事長及建筑物鑒定與加固專業委員會主任委員。www.jiaguhome.com2024-10-2117梁頂面粘鋼加固設計規范梁頂面粘鋼加固是針對混凝土梁的一種常見的加固措施，可有效提高梁的承載力和抗震性能。在進行梁頂面粘鋼加固設計時，需要嚴格按照相關的規范和標準進行，以確保加固效果達到預期，同時保證工程的安全可靠。本文將從設計規范的角度，詳細wenku.so.com2024-03-2818粘鋼加固技術規范.doc粘鋼加固技術規范.doc，粘鋼加固技術規范(一)構造規定由于粘鋼加固結合面的粘結強度主要取決于砼強度，因此，被加固構件砼強度不能太低，強度等級不應低于C15。 根據經驗，粘鋼加固，鋼板最佳厚度可按下表采用。 粘鋼加固鋼板厚度砼強度等級C20C20～C35C35鋼板厚度2～33～44～5鋼板的錨固長度，除滿足。 粘鋼加固技術規范(一)構造規定由于粘鋼加固結合面的粘結強度主要取決于砼強度，因此，被加固構件砼強度不能太低，強度等級不應低于C15。 粘結鋼板厚度主要根據結合面砼強度、鋼板錨固長度及施工要求而定。 鋼板愈厚，所需錨固長度就愈長，鋼板潛力難于充分發揮，而且很硬，不好粘貼;反之，鋼板越薄，相對用膠量就大，鋼板防腐處理也較難。 粘鋼加固鋼板厚度砼強度等級C20C20～C35C35鋼板厚度2～33～44～5鋼板的錨固長度，除滿足計算規定外，還必需滿足一定的構造要求:對于受拉錨固，不得小于200ta，亦不得小于600mm;對于受壓錨固，不得小于160ta，亦不得小480mm。 對于大跨結構或可能經受反復荷載的結構，錨固區尚宜增設錨固螺栓或U型箍板等附加錨固措施。 水分、日光、大氣、鹽霧、溫度及應力作用，會使膠層逐漸老化，防止鋼板銹蝕，鋼板及其鄰接的砼表面，應進行密封防水處理。 簡單有效的處理辦法是用M15水泥砂漿或聚合物防水砂漿抹面，其厚度，對于梁不應小于20mm，對于板不應小于15mm。 (二)粘鋼加固的要點粘鋼加固的效果主要取決于粘結施工質量。 粘鋼加固施工應嚴格按下列工藝流程進行并由專業化施工隊伍施工。 表面處理→{卸荷、配膠}粘貼→固定及加壓→固化→檢驗→防腐處理1、表面處理表面處理包括加固構件結合面處理及鋼板貼合面處理，是最關鍵的工序，應認真進行對于砼構件結合面，應根據構件表面的新舊程度、堅實程度、干濕程度，分別按以下四種情況處理:對很舊很臟的砼構件的粘合面，應先用硬毛刷沾高效洗滌劑，刷除表面油垢污物，后用冷水沖洗，再對粘合面進行打磨，除去2～3mm厚表層，直至完全露出新面，并用無油壓縮空氣吹除粉粒。 處理后，若表面嚴重凹凸不平，可用高強樹脂砂漿修補。 如果砼表面不是很臟很舊，則可直接對粘合面進行打磨，去掉1～2mm厚表層，用壓縮空氣除去粉塵或用清水沖洗干凈，待完全干燥后用脫脂棉沾丙酮擦拭表面即可。 對于新砼粘合面，先用鋼絲刷將表面松散浮渣刷去，再用硬毛刷沾洗滌劑洗刷表面，或用清水沖洗，待完全干后即可。 2、對于鋼板鋼板貼合面，應根據鋼板銹蝕程度，分別按以下兩種方法處理:如鋼板未生銹或輕微銹蝕，可用噴砂、砂布或平砂輪打磨，直至出現金屬光澤。 打磨粗糙越大越好，打磨紋路盡量與鋼板受力方向垂直。 其后用脫脂棉沾丙酮擦拭干凈。 如鋼板銹蝕嚴重，須先用適度鹽酸浸泡20min，使銹層脫落，再用石灰水沖洗，中和酸離子，最后用平砂輪打磨出紋道。 卸荷為減輕和消除后粘鋼板的應力、應變滯后現、象，粘鋼板前宜對構件適量進行卸荷。 配膠目前各種結構加固用膠粘劑基本上為甲、乙雙組分，須在使用時于現場臨時配制。 配制原則上應按產品使用說明書規定進行，但由于膠的時限性較強，使用前還應進行現場試配，根據當時當?shù)貧鉁貤l件及存放時間長短作適當調整，選擇各項力學指標均為最優的配比。 按選定的配比秤量，將甲、乙兩組分倒入干凈容器，采用機械按同一方向進行攪拌，拌至色澤完全均勻為止。 粘貼膠粘劑配制好后，用抹刀同時涂抹在已處理好的砼表面和鋼板貼合面，為使膠能充分浸潤、滲透擴散、粘附于結合面，宜先用少量膠于結合面來回刮抹數遍，再添抹至所需厚度(1～3mm)，中間厚邊緣薄，然后將鋼板貼于預定位置。 鋼板粘貼后，用手錘沿粘貼面輕輕敲擊鋼板，如無空洞聲，表示已粘貼密實，否則應剝下鋼板，補膠，重新粘貼。 固定與加壓鋼板粘貼好后立即用卡具、支撐或膨脹螺栓等固定，并適當加壓，以使膠液剛從鋼板邊緣擠出為度。 膨脹螺栓一般兼作鋼板的永久附加錨固措施，其埋設孔洞應與鋼板一道于涂膠前配鉆。 若氣溫低于15℃，應采取人工加溫，一般用紅外線加熱。 固化期中不得對鋼板有任何擾動。 加固構件的粘鋼質量，一般采用非破損檢驗。 粘鋼加固技術規范.doc掃碼下載APP微信掃碼關注文檔投稿賺錢網2017-07-1619粘鋼加固技術規程一、前言粘鋼加固技術是一種先進的結構加固方式，適用于混凝土、磚石等建筑材料的加固和修繕工作。本規程旨在規范粘鋼加固技術的實施步驟，保證加固工作的安全性和質量。二、適用范圍本規程適用于各種混凝土、磚石結構的加固和修繕工程，wenku.so.com20淺談?wù)充摷庸碳夹g(shù)的標準和要求!淺談?wù)充摷庸碳夹g(shù)的標準和要求! 建筑物使用時間長了，多會出現承載力下降、穩固性降低、使用壽命縮短這些問題，建筑加固技術的發展能夠有效解決這些問題，建筑物加固的方式也較多，今天南京愛牢重點來看下粘鋼加固技術的施工標準和要求。 1、粘鋼加固的優點 與其他的加固方式相比，粘鋼材料更加輕巧，施工方便，操作簡單，且粘鋼加固施工完成后不會對建筑結構造成破壞，也不會對建筑物的承重能力造成負擔。 2、粘鋼加固厚度的要求 在對建筑物的粘鋼加固施工處理時，需要根據建筑物承重能力的要求來決定加固鋼板的厚度，根據建筑物的梁體寬度確定最終的鋼板厚度。 一般而言，粘貼的鋼板的厚度不超過5毫米。 3、粘鋼膠的要求 粘鋼膠的優劣直接影響到粘鋼加固的效果，選擇粘結性強、貼合度高的粘鋼膠才是硬道理。 粘鋼與基材的貼合度受到粘鋼膠的影響，粘鋼膠在使用之前，需要進行安全性測定，只有滿足粘鋼加固要求的粘鋼膠才能夠放心使用。 4、粘鋼的防火要求 雖然粘鋼的燃燒點比較高，需要400度以上的溫度才會燃燒，但是如果不對粘鋼材料做防火處理，一旦發生火災等災害，鋼板在溫度較高的環境中，超過15分鐘，承重能力就會下降，如果火災的持續時間較長，鋼板的承重能力會喪失，最后建筑物會坍塌，發生嚴重的安全事故。 5、粘鋼的防腐蝕要求 粘鋼長期暴露于自然環境中，容易對鋼板材料造成腐蝕，為了保證粘鋼材料的使用壽命，必須要對其進行防腐處理。 長期的腐蝕會影響到鋼板的質量，會讓鋼板的厚度變薄，從而影響到鋼板的承重能力，會降低建筑物的使用安全性，所以粘鋼加固使用的鋼板的防腐蝕等級一定要過關。搜狐2019-04-2221粘鋼加固技術規范簡介:此文檔是關于粘鋼加固技術規范的doc文檔，編號為84253127，其中主題是關于經濟管理、項目管理的內容展示wenku.so.com22鋼結構加固技術規范-20220226201253.doc鋼結構加固技術規范.doc，鋼結構加固技術規范?5.2.6焊接殘余撓度ωw應專門研究或接近似由下式確定:式中δ——考慮加固件間斷焊縫連續性的系數，當為連續焊縫時，取δ=1.0，當為是斷焊縫時，取加固焊縫實際施焊段長度與延續長度之比;hf——焊腳尺寸;Ls——加固件焊縫延續的總長度;Lo——受彎構件在彎曲平面內的計算長度，簡支單跨梁時取梁的跨度;Io——原構件截面的慣性矩;yi——第i條加固焊縫至構件截面形心的距離;ξi——與加固焊縫處結構應力水平σoi有關的系數，按表5.2.6取值;表5.2.6σo 免費在線預覽全文鋼結構加固技術規范?5.2.6焊接殘余撓度ωw應專門研究或接近似由下式確定:式中δ——考慮加固件間斷焊縫連續性的系數，當為連續焊縫時，取δ=1.0，當為是斷焊縫時，取加固焊縫實際施焊段長度與延續長度之比;hf——焊腳尺寸;Ls——加固件焊縫延續的總長度;Lo——受彎構件在彎曲平面內的計算長度，簡支單跨梁時取梁的跨度;Io——原構件截面的慣性矩;yi——第i條加固焊縫至構件截面形心的距離;ξi——與加固焊縫處結構應力水平σoi有關的系數，按表5.2.6取值;表5.2.6σo/f0.10.20.30.40.50.60.7yξ1.251.501.752.002.503.003.50fy——為原構件鋼材的屈服強度標準值。 Ψi——系數，結構構件受拉和受壓區均有加固焊縫時取1.0，僅拉或壓區有加固焊縫時取0.8，計算穩定性時取0.7。 5.3軸心受力和拉彎、壓彎構件的加固5.3.1軸心受拉或軸心受壓構件宜采用對稱的或不改變形心位置的加固截面形式，其強度應按下列規定計算:式中An——加固后構件凈截面積;f——截面中最低強度級別鋼材的強度設計值;ηn——軸心受力加固構件的強度降低系數。 對非焊接加固的軸心受力或焊接加固的軸心受拉Ⅰ、Ⅱ類構件取ηn=0.85;Ⅲ、Ⅳ類構件取ηn=0.9。 對焊接加固的受壓構件按公式(5.3.1-2)取值。 其中:σo為構件未加固時的名義應力。 當采用非對稱或形心位置改變的截面加固時，應按第5.3.2條公式5.3.2計算。 5.3.2拉彎或壓彎構件的截面加固應根據原構件的截面特性，受力性質和初始幾何變形狀況等條件，綜合考慮選擇適當?shù)募庸探孛嫘问?，其截面強度?yīng)按下列規定計算:式中N，Mx，My——分別為構件承受的總軸心力，繞x軸和y軸的總最大彎矩;An，Wnx，Wny——分別為計算截面凈截面面積，對x軸和y軸的凈截面抵抗矩;ωTx，ωTy——構件對x軸和y軸的總撓度，按公式(5.2.5)計算;rw，ry——塑性發展系數，對Ⅰ、Ⅱ類結構構件，取rx=ry=1.0;對Ⅲ、Ⅳ類結構構件按《鋼結構設計規范》(GBJ17-88)中表5.2.1采用;ηEM——拉彎或壓彎加固構件的強度降低系數，對Ⅰ、Ⅱ類結構構件取ηEN=0.85;Ⅲ、Ⅳ類結構構件取ηEN=0.9;當N/An≥0.55fy時，取ηEM=ηn(ηn見第5.3.1條);f——截面中最低強度級別鋼材的強度設計值。 5.3.3實腹式軸心受壓構件，當無初彎曲和損傷且對稱或形心位置不改變加固截面時，其整體穩定性按下列規定計算:式中N——加固時和加固后構件所受總軸心壓力;φA——軸心受壓構件穩定系數，按《鋼結構設計規范》(GBJ17-88)附錄三相應屈服強度鋼材的C類截面系數表格查取，或按其表后所附公式計算(計算時取fy=1.1f*);A——構件加固后的截面面積;ηn——軸心受力加固構件強度降低系數，按第5.3.1條的規定采用;f*——鋼材換算強度設計值，按第5.3.6條采用。 當構件有初始彎曲等損傷或非對稱或形心位置改變的加固截面引起的附加偏心時，應按第5.3.4條加固的壓彎構件計算其穩定。 5.3.4加固實腹式壓彎構件，彎矩作用在對稱平面內的穩定性，應按下列規定計算:(1)彎矩作用平面內的穩定性:式中N——所計算構件段范圍內軸心壓力;φx——彎矩作用平面內的軸心受力構件的穩定系數，按第5.3.3條規定采用;Mx——所計算構件段范圍內最大彎矩;rx——截面塑性發展系數，對Ⅰ、Ⅱ類構件取rx=1.0，對Ⅲ、Ⅳ類構件按《鋼結構設計規范》(GBJ17-88)表5.2.1采用;Wlx——彎矩作用平面內較大受壓纖維的毛截面抵抗矩;ηEM——壓彎加固構件的強度折減系數，按第5.3.2條規定采用;ωx——構件對x軸的初始撓度ωo及焊接加固殘余撓度ωw之和，ωw按第5.2.6條確定;βmx——等效彎矩系數，按《鋼結構設計規范》(GBJ17-88)第5.2.2條的規定采用;f*——鋼材換算強度設計值，按第5.3.6條規定采用。 NEx——歐拉臨界力，按公式(5.3.4-2)計算;其中A——加固后構件的截面面積;λx——加固后構件對截面x軸的長細比。文檔投稿賺錢網2022-03-0123粘鋼加固技術規范簡介:此文檔是關于粘鋼加固技術規范的doc文檔，編號為84213972，其中主題是關于經濟管理、項目管理的內容展示wenku.so.com24粘鋼加固技術規范簡介:此文檔是關于粘鋼加固技術規范的doc文檔，編號為83423609，其中主題是關于經濟管理、項目管理的內容展示wenku.so.com2024-03-2825粘鋼加固鋼板驗收標準規范中對于鋼材和焊接材料有明確的要求，大家可以參考。 1.宜選用HRB335級或HPB300級普通鋼筋;當有工程經驗時，可使用HRB400級鋼筋;也可采用HRB500級和HRBF500級的鋼筋。 粘鋼加固鋼板驗收標準 對體外預應力加固，宜使用UPS15.2-1860低松弛無粘結鋼絞線。 2.鋼筋和鋼絞線的質量應分別符合現行國家標準《鋼筋混凝土用鋼第1部分:熱軋光圓鋼筋》GB1499.1、《鋼筋混凝土用鋼第2部分:熱軋帶肋鋼筋》GB1499.2和《無粘結預應力鋼絞線》JG161的規定。 3.鋼筋性能的標準值和設計值應按現行國家標準《混凝土結構設計規范》GB50010的規定采用。 4.不得使用無出廠合格證、無中文標志或未經進場檢驗的鋼筋及再生鋼筋。搜狐2021-03-0326粘鋼加固工程工藝標準粘鋼加固工程工藝標準1.適用范圍:1.1本工藝標準適用于承受靜力作用的一般受彎及受拉構件。 1.本工藝標準以環境溫度不超過60℃，相對濕度不大于70%，及無化學腐蝕的使用條件為限，否則應采取有效防護措施。 1.3當構件混凝土強度等級低于C15時，不宜采用本工藝標準進行加固。 .施工準備.1加固所用粘結劑，必須是粘結強度高、耐久性好、具有一定彈性。 目前所用的JGN建筑結構膠，其各項強度指標可按附表.1采用。 JGN結構膠的粘結強度抗剪強度(MPa)被粘基層材料種類破壞特征附表.1軸心抗拉強度(MPa)試驗值標準值設計值...。 粘鋼加固工程工藝標準 內容提示:粘鋼加固工程工藝標準1.適用范圍:1.1本工藝標準適用于承受靜力作用的一般受彎及受拉構件。 1.2本工藝標準以環境溫度不超過60℃，相對濕度不大于70%，及無化學腐蝕的使用條件為限，否則應采取有效防護措施。 2.施工準備2.1加固所用粘結劑，必須是粘結強度高、耐久性好、具有一定彈性。 目前所用的JGN建筑結構膠，其各項強度指標可按附表2.1采用。 JGN結構膠的粘結強度抗剪強度(MPa)被粘基層材料種類破壞特征附表2.1軸心抗拉強度(MPa)試驗值標準值設計值...。 JGN結構膠的粘結強度抗剪強度(MPa)被粘基層材料種類破壞特征附表2.1軸心抗拉強度(MPa)試驗值標準值設計值試驗值標準值v(fvk)9fcvkfcvk(fv)3.6fcvfcvo(ft)設計值(ftk)16.5fctkfctk6.8fctfct鋼—鋼鋼—混凝土膠層破壞混凝土破壞≥18≥fov≥fov≥33o≥fcto≥fct混凝土—混凝土混凝土破壞混凝土抗剪強度(MPa)混凝土強度等級抗剪強度試驗值(focvC35C40附表2.2C45C50C55C60C15C20C25C30)2.252.703.153.553.904.304.655.005.305.601.702.102.502.853.203.503.803.904.004.101.251.751.802.102.352.602.802.902.953.10ocv標準值設計值2.2混凝土的抗剪強度試驗值f、標準值fcvk及設計值fcv按附表2.2采用;混凝土的軸心抗拉強度標準值fctk用設計值fct，按現行國家標準《混凝土結構設計規范》規定采用。 2.3加固用鋼板，一般以3號鋼或16錳鋼為宜。 鋼板、連接螺栓及焊縫的強度設計值，應按現行國家標準《鋼結構設計規范》規定采用。 1。 閱讀了該文檔的用戶還閱讀了這些文檔道客巴巴2019-04-0927JGT 271-2010 粘鋼加固用建筑結構膠國家標準技術規范電子版JGT271-2010粘鋼加固用建筑結構膠國家標準技術規范電子版 MIT Press Ulrich Libbrecht Chiu-shao， Chinese Mathemthe Thirteenth Century The Shu-shu chiu-chang of Ch'in Jul 2015道客巴巴2019-11-02282020年新版粘鋼加固施工標準流程作業指導書.docx2020年新版粘鋼加固施工標準流程作業指導書.docx，粘鋼加固施工標準流程作業指導書粘貼鋼板加固法的工藝分類根據施工工藝和適用范圍的不同，通常將粘貼鋼板方法分為直接涂膠粘貼法(以下簡稱手涂式干粘法)和壓力注膠法，手涂式干粘法是指直接通過在鋼板和混凝土結構物表面涂抹粘鋼膠(建筑結構膠)粘貼鋼板的方法，壓力注膠法是指通過在鋼板和混凝土結構物表面之間通過先封閉縫隙后再采用壓力灌注“灌注型粘鋼膠”粘貼鋼板的方法。 2020年新版粘鋼加固施工標準流程作業指導書.docx22頁VIP 需要金幣:***金幣(10金幣=人民幣1元) 2020年新版粘鋼加固施工標準流程作業指導書.docx 免費在線預覽全文粘鋼加固施工標準流程作業指導書粘貼鋼板加固法的工藝分類根據施工工藝和適用范圍的不同，通常將粘貼鋼板方法分為直接涂膠粘貼法(以下簡稱手涂式干粘法)和壓力注膠法，手涂式干粘法是指直接通過在鋼板和混凝土結構物表面涂抹粘鋼膠(建筑結構膠)粘貼鋼板的方法，壓力注膠法是指通過在鋼板和混凝土結構物表面之間通過先封閉縫隙后再采用壓力灌注灌注型粘鋼膠粘貼鋼板的方法。 由于施工工藝的不同，決定了二種方法的適用范圍不同，手涂式干粘法適用于鋼板厚度不大于5mm勺情況，而當鋼板厚度大于5mm寸，應采用壓力注膠粘貼工藝(現實中很多設計師愿意將6毫米厚鋼板也采用手涂式干粘法，其實這是錯誤勺做法，鋼板在6毫米厚時由于大多數混凝土并不是很平整，而靠支撐力來將鋼板盡力與混凝土貼合到理想縫隙時會出現鋼板勺反應力，所以當鋼板在6毫米厚時應按照GB5036沖要求采用壓力灌注法)。 一、手涂式干粘法施工工藝混凝土表面裂縫處理t混凝土表面清理t鋼板位置放樣t混凝土粘合面表面處理-鋼結構粘合面表面處理-混凝土上打孔植筋t鋼板上配套打孔t配置建筑結構膠t涂膠安裝鋼板t安裝錨固螺栓并加壓T常溫固化t切除錨固螺栓頭T鋼板防腐處理。 它們的區別在于改性環氧樹脂粘鋼膠能在長達三十年到五十年的應力過程中不會發生固化物改變，而不飽和樹脂粘鋼膠和乙二胺為固化劑的粘鋼膠則會在固化完的五年后在應力作用下發生碎裂。 含肉眼即能識別的石英砂粘鋼膠其本身也證明屬于低劣不合格產品。 環氧樹脂致命弱點在于脆性大，改性目的增強韌性從而達到更長時間的固化物穩定應力。 所以，改性環氧粘鐵鋼膠必須通過耐老化性檢測和抗沖擊剝離韌性檢測。 在材料到場后應檢查:力學檢測報告、抗沖擊剝離韌性檢測、耐老化性能檢測報告、無毒無害性能檢測報告、產品出廠合格證。 通常檢測報告的有效期為一年，所以必須要求檢測報告在有效期限內。 仔細查看所有指標是否達到GB50728-2011GB50367-2012和GB50550-2010的相關要求。 組織業主方和監理見證抽樣送檢，通常送往省市建筑科學院試驗檢測中心復檢。 在檢測合格后方可進行粘鋼施工操作。 三、手涂式粘鋼施工流程混凝土表面裂縫處理:在進行粘貼鋼板前，需先期進行裂縫封閉或灌封工作，處理完成且達到養護時間后，再清理粘貼鋼板的混凝土區域。 混凝土表面清理:清理粘貼鋼板的混凝土區域，去除油污等異物，打磨凸角，根據設計圖紙的要求并結合現場測量定位，在需粘鋼加固混凝土表面放出鋼板位置大樣，鑿除需粘鋼區混凝土表面6?8mm厚的表層砂漿，使堅實的混凝土石外露，并形成平整的粗糙面，表面不平處應用尖鑿輕鑿整平，再用角磨機清除表面浮漿，剔除表層疏松物，最后用無油壓縮空氣吹除表面粉塵，待完全干燥后用脫脂棉沾丙酮擦拭表面。 混凝土粘合面表面處理:用斬斧在粘合面上依次輕斬混凝土表面，斬斧紋路應與受力方向垂直，除去表層0.2?0.3cm以露出砂石新面，并除去粉粒(用無油壓縮空氣吹除或用毛刷掃除表面粉粒);用無油棉絲蘸丙酮擦拭混凝土粘合面，除去油污;保持混凝土粘合面干燥清潔狀態。 鋼板粘合面表面處理:鋼板粘合面必須進行除銹和粗糙處理;鋼板粘合面可用噴砂或平砂輪打磨除銹，直至出現金屬光澤，以達到增大兩倍以上表面積為佳。 鋼板粘合面有一定粗糙度，打磨紋路應與鋼板受力方向垂直。 標尺設定為成孔深度;初鉆時要慢，待鉆頭定位穩定后，再全速鉆進;鉆孔時應盡量減少鉆孔時的振動，防止造成蹦邊破壞，但必須用鑿毛器將孔壁鑿毛;成孔盡量垂直于植筋結構平面，鉆孔中若遇到鋼筋(螺栓)是主筋時，必須改孔。 b)清孔、吹孔植筋孔鉆到設計深度后，用刷子刷落孔壁灰渣;將氣筒導管插入孔底，來回打氣吹出灰渣;成孔后，必須等孔內干燥，再用上述方法清孔，并保持孔內干凈、干燥至注膠前;按上述工序需進行刷孔及吹孔各三遍，直至孔內清潔干燥為止。文檔投稿賺錢網2020-11-1029綜合加固方案設計實用標準化版本(植筋1開洞1粘鋼1碳纖維)(18頁)綜合加固方案設計實用標準化版本(植筋1開洞1粘鋼1碳纖維).doc.工程結構加固施工方案永祥加固技術工程邦固建筑科技強伊建筑結構加固工程 2005年2月26日目錄 TOC \o 1-4 \h \z \u第一部分編制綜合說明 3 1.工程概況 3 1.1建筑物情況 3 1.2工程地點與工程相關單位 3 2.編制依據 3第二部.文檔投稿賺錢網2020-08-2130橋梁粘鋼加固_2024年橋梁粘鋼加固資料下載1粘貼鋼板加固法的概念及優缺點粘貼鋼板加固技術是指采用特制的建筑結構膠將鋼板粘貼在鋼筋混凝土結構物的受拉邊緣或薄弱部位，使之與結構物形成整體，從而提高結構的承載能力的一種加固方法。 鋼板固定于受拉混凝土表面或薄弱部位，可以增加混凝土結構抗彎剛度，提高其抗彎、抗剪、抗拉性能，使結構撓度減小，并且能抑制裂縫的發展，其受力均勻，不會在混凝土中產生應力集中現象，除此以外，該方法還具有施工簡便，快速，不影響結構外形，加固費用低，不減小橋梁凈空以及增加荷載不多、對交通影響較小等優點。 粘貼鋼板加固施工工序:1、準備工作準備好腳手架，灌膠設備，打磨設備，鉆孔設備，配膠用具等，為灌注粘貼施工做好準備。 2、鋼板上鉆孔在鋼板上鉆固定螺栓孔和注膠孔，一般每平方米可設固定螺栓孔6到7個，注膠孔3到4個，注膠孔的大小應與灌膠嘴相匹配，并保證注膠孔周邊密封。 3、混凝土中相應位置鉆孔把鋼板緊靠粘合面，在混凝土的相應位置鉆固定螺栓孔，也可以用放樣的方法確定混凝土中的固定孔位置。 4、表面處理鋼板與混凝土的粘合面應認真進行表面處理，鋼板應進行除銹，打磨處理，混凝土粘合面應進行打磨或者糙化處理。 ▋粘貼鋼板加固法原理粘貼鋼板加固補強法是:采用環氧樹脂系列粘接劑，將鋼板粘貼在鋼筋混凝土結構物的受拉區域薄弱部位，使之與結構物形成整體，用以代替需增設的補強鋼筋，通過鋼板與補強結構的共同作用，提高其剛度，限制裂縫開展，改善鋼筋及混凝土的應力狀態，提高梁的承載能力，以達到補強的效果一種加固方法。 ▋適用條件錨固在混凝土結構的受拉緣或薄弱部位，使其與結構形成整體，以鋼板代替增設的補強鋼筋。 ▋優點與缺點1.技術先進，性能良好將強度高的鋼板粘貼于被加固的鋼筋混凝土梁受力部位，不僅能保證混凝。 第一章工程綜合說明;第二章施工部署;第三章施工進度計劃及保障措施;第四章高架橋箱梁粘鋼加固施工的難點;第五章交通疏導方案;第六章橋梁箱梁粘鋼加固施工方案;一、箱梁粘鋼加固施工工序;二、橋下通道圍擋封閉搭設及警示設施安裝施工方案;三、操作腳手架搭設方案;四、梁底原結構裂縫及其它缺陷修補施工方案;五、粘鋼位置放線施工方案;六、鋼件下料及基層打磨處理施工方案;七、粘鋼加固位置原結構內預應力束及鋼筋位置確定方案;八、兩端錨固設施安裝施工方案;九、箱梁梁底預應力粘鋼鋼板安裝方案;十、端部鋼板預加拉力裝置的安裝;十一、扭力扳手型號規格的選用;十二、鋼板拉伸施工方案;十三、鋼壓條設施安裝施工方案;十四、粘鋼 近年來，隨著我國建筑的老齡化的加劇，包括房屋、橋梁、隧道等結構在內，病害發生率正呈現上升的趨勢。 結構加固的興起，為病害結構帶來了解決方案，對資源的可持續發展有著重要意義。 粘鋼加固是當前結構加固中最常用的方法之一，它利用高強度結構膠粘劑，將鋼板粘貼至混凝土表面，與混凝土共同受力達到加固補強的目的。 粘鋼加固優點多，適用范圍廣，在各個領域中都有應用。 長久以來，由于利用鋼板與碳纖維布加固有較高的相似程度，因此二者經常被互相參照、對比。 碳纖維布加固中，存在多層運用的。 全文閱讀↓公路舊橋加固成套技術報告155頁(著名固橋公司)1概念、適用條件主梁承載力不足，或縱向主筋出現嚴重的銹蝕，或梁板橋的主梁出現嚴重橫裂縫，可用粘結劑及錨栓將鋼板粘貼錨固在混凝土結構的受拉緣或薄弱部位，使其與結構形成整體，以鋼板代替增設的補強鋼筋。 2優點:(1)技術先進，性能良好(2)所占空間小(3)加固施工周期短(4)材料消耗小(5)工藝簡便3適用范圍:(1)適用于受彎及受拉構件(2)適應外部環境溫度不高于60℃、相對濕度不大于70%及無化學腐蝕地區的橋梁結構中。 (3)使用成熟的建筑結構膠，慎重對待新膠種(。 資料目錄說明書13橋頭縱向處理大樣圖1附件橋頭橫向處理大樣圖1鐘公廟橋預制側平石及鋪設結構圖1橋梁維修主要工程數量表1道路緣石結構大樣圖1橋位平面圖1雨水口(檢查井)接高處理結構圖1橋梁標準橫斷面圖1工程數量匯總表1橋面鋪裝配筋圖1中分帶硬化工程數量表1橋面鈍角加強鋼筋布置圖1路面結構圖1橋面連續配筋圖1安全設施工程數量表1空心板橫向連接加固設計圖1施工安全設施平面圖1板底粘貼碳纖維布平面布置1標線恢復平面圖1TST填充式橋梁伸縮縫1標志版面設計圖1人行道鋪裝圖1標線設計圖1橋臺牛腿配筋圖1護欄設計圖S1機動車道搭板配筋圖1非機 (1)定位、鉆孔按圖紙要求在混凝土表面標明要鉆孔的大致位置，再用鋼筋探測儀探測上述位置是否有鋼筋，若有應適當調整鉆孔位置，若沒有則在該位置上鉆孔。筑龍網2019-01-26
