加固圖紙?jiān)O(shè)計流程詳解

加固圖紙?jiān)O(shè)計是確保建筑結構安全和穩定的重要環節。以下是加固圖紙?jiān)O(shè)計的詳細流程：

1. 收集建筑結構相關資料

這是建筑加固設計的首要步驟。需要收集設計資料，例如原建筑的設計圖紙，包括建筑、結構、給排水、電氣等各方面圖紙，如果存在設計施工變更資料也要收集，因?yàn)檫@些變更可能影響到建筑物的結構現狀?？⒐ず万?yàn)收資料是對建筑物建成狀態的一個重要記錄，反映了當時建筑符合標準的情況。施工資料，如施工過程中的質量檢驗記錄、施工日志等，可以幫助了解施工中的一些特殊情況。還有建筑用材料資料，材料的性能、型號等對于評估結構現狀非常重要。這些資料的收集是全面了解建筑結構背景的關鍵，為后續的鑒定和設計提供依據。

2. 建筑結構以及構件的質量鑒定、材料性能檢測

此步驟重點在于判斷建筑構件當前的狀態。完損性方面主要以檢查外觀為主，查看是否有裂縫、變形、腐蝕等情況；安全性方面則要進行內力分析和截面驗算。如果處于地震區，還需要鑒定建筑結構的抗震性能，分析其在地震作用下的表現。同時對結構材料的相關性能進行檢測，例如混凝土的強度、鋼材的強度和銹蝕情況等。通過這些檢測和鑒定工作，準確找出結構存在的問題，從而為有針對性的加固設計提供準確依據。

3. 制定建筑結構維修加固改造方案

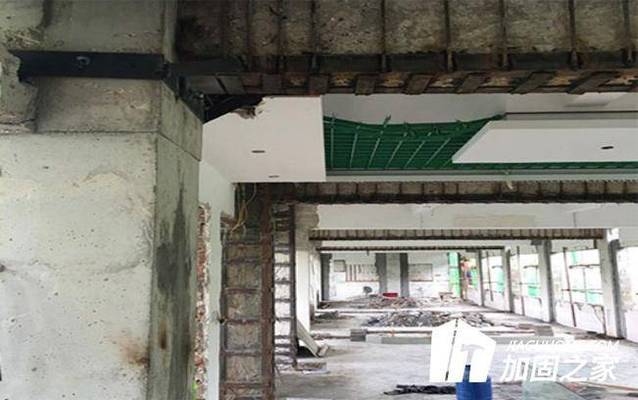

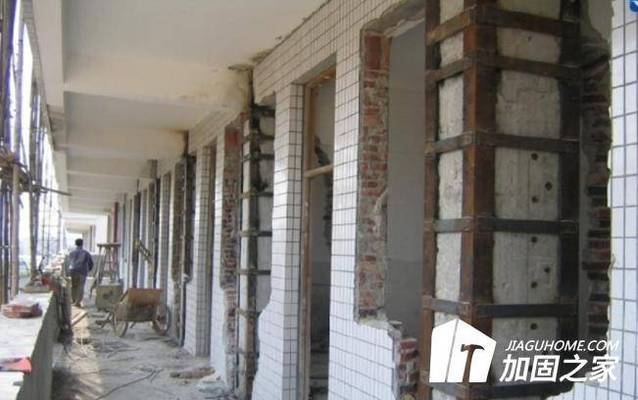

根據上一步檢測鑒定的結果來制定方案。在制定過程中，需要考慮多種因素，如加固成本、加固方法的可行性、對建筑使用功能的影響等。針對不同的建筑結構類型和具體問題，選擇合適的加固方式，如鋼結構的加固可采用增大截面法或粘貼鋼板加固法；如果是混凝土結構，可能會采用碳纖維加固、加大截面加固等方法。并且方案還要考慮加固施工過程中的安全性以及如何減小對周圍環境的影響等問題。方案是整個加固設計工作的指導性文件，決定了加固工程后續的走向。

4. 建筑結構維修加固改造的設計

在這個環節中，加固設計要遵循相關的設計規范。例如，要考慮建筑物的整體結構體系，確保加固后的結構整體性良好。對于新增加的結構構件，要設計與原結構的連接方式，保證連接可靠，比如采用焊接、螺栓連接等方式時其連接強度要滿足要求，新增截面與原截面的結合面設計要牢固，使新老結構形成合理的共同體，并且加固設計不能對未加固的部分以及相關結構、構件和地基基礎造成不利影響。加固設計要對結構構件的具體加固細節做出詳細、準確的設計，確保加固效果滿足安全性、適用性和耐久性的要求。

5. 建筑結構維修加固改造的施工

依據加固設計圖紙進行施工操作，這是將設計意圖轉化為實際成果的關鍵階段。施工人員需要具備相應的資質和技能，嚴格按照施工工藝的要求進行施工。例如，在粘貼碳纖維加固時，要確保粘貼面處理合格、碳纖維膠涂抹均勻、粘貼無空鼓等；在加大截面加固施工時，要保證新澆混凝土的質量，如混凝土的配合比正確、澆筑振搗密實等。同時，在施工過程中要做好質量控制，對每一道工序進行檢查驗收，及時發現并解決問題。施工環節直接關系到加固設計目標能否達成，施工質量好壞直接影響加固效果。

6. 建筑結構維修加固改造過程的質量監督和竣工驗收

質量監督貫穿施工的全過程，包括對施工材料質量的監督，如鋼材、膠水、混凝土等原材料要符合設計要求；施工工藝的監督，是否按照施工組織設計進行，施工人員的操作是否規范等。要檢查加固后的結構是否滿足安全性、適用性和耐久性的要求，各項技術指標是否達到標準，如加固后的結構承載能力是否提高到設計值，結構的變形是否在允許范圍內等。質量監督和竣工驗收是確保加固工程質量的最后兩道防線，保障加固后的建筑能達到預期的加固目的。

以上就是加固圖紙?jiān)O(shè)計的基本流程。需要注意的是，每個環節都需要專業技術人員的參與，并且要嚴格遵守相關的建筑規范和標準。
