BIM技術在結構設計中的應用

• BIM簡介及在結構設計中的優勢

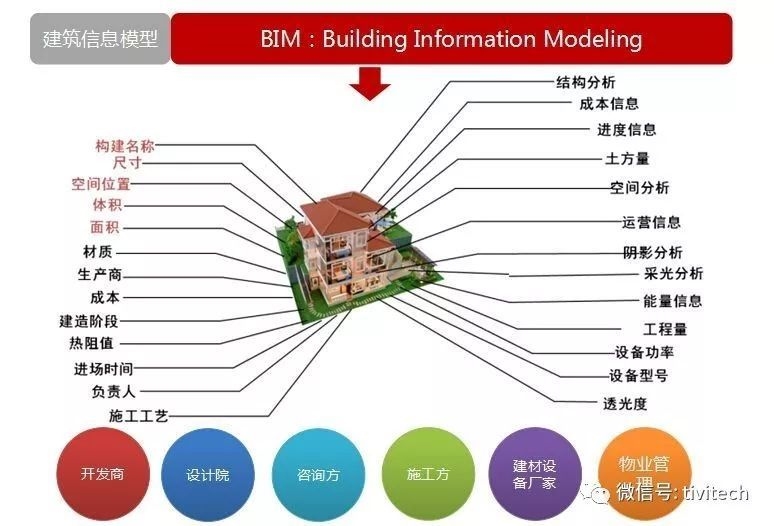

  • BIM的定義和特點：BIM（Building Information Modeling）是一種三維數字化建筑模型，將建筑工程的全生命周期信息集成到一個虛擬模型中。它具有協同、可視化、參數化和可追溯性的特點，打破了傳統設計模式的孤島效應，提高了設計效率和準確性。
  • 在結構設計中的應用及優勢

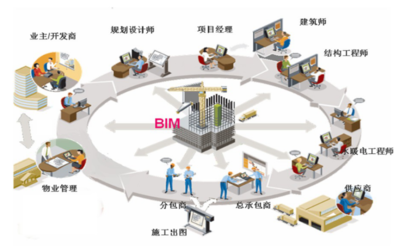

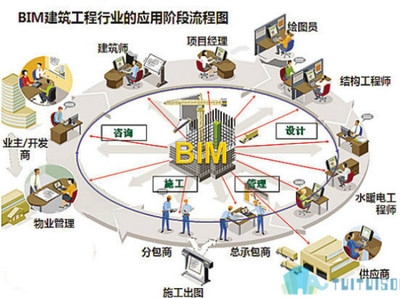

    • 提高設計效率：BIM的三維可視化功能使設計人員能夠快速瀏覽和理解結構模型，減少設計時間。其協同工作平臺提高了不同專業的協作效率，避免錯誤和返工。
    • 增強設計精度：BIM模型基于參數化設計，可以自動更新設計變更，減少人為錯誤。與結構分析軟件整合，通過自動生成模型和分析報告，提高設計精度。
    • 優化結構安全：三維可視化功能讓設計人員能夠全面查看結構，識別潛在的安全隱患。結構分析功能可以對結構模型進行仿真分析，評估結構安全性。
    • 節約成本：提高了設計效率和精度，減少返工和材料浪費，節約建設成本。其三維可視化功能有助于施工規劃和協調，縮短工期，降低施工成本。
• BIM模型在結構分析中的應用
  • 在荷載分析中的應用
    • BIM模型可用于準確地定義結構幾何形狀和材料特性，為荷載分析提供可靠的基礎。
    • 模型中的荷載數據可以自動生成，減少人為錯誤并提高效率。
    • 復雜的荷載組合和情景可以通過BIM模型輕松地進行分析，從而全面評估結構的承載能力。BIM技術還可以整合疲勞分析結果，優化結構的耐用性并延長其使用壽命。
  • 在結構優化中的應用
    • BIM模型可用于結構的輕量化設計和優化，通過參數化模型參數，尋找符合性能要求的最佳結構方案。
    • 結構優化可以減少材料消耗和工程成本，同時提高結構的性能和效率。
    • BIM技術可以實現結構的拓?fù)鋬?yōu)化和形狀優化，創造出創新且高效的結構設計。

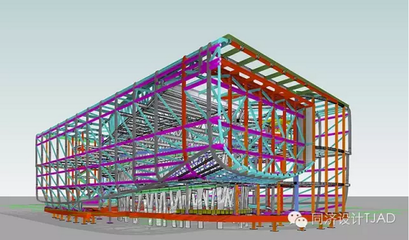

• BIM在鋼結構設計中的優化協同
  • 融合鋼結構信息模型
    • BIM技術將鋼結構設計信息集成到一個三維模型中，從而實現對鋼結構構件、連接和整體結構的全面管理。
    • 該模型包含有關鋼結構尺寸、材料、設計荷載和約束的詳細數據，為后續分析和優化提供了堅實的基礎。
    • BIM模型與鋼結構設計軟件集成，使設計師能夠快速生成準確的鋼結構幾何模型，并提取有關構件和整體結構的詳細信息。
  • 碰撞檢測和優化
    • BIM模型允許設計師在設計階段及早識別構件之間的潛在碰撞，從而避免返工和延誤。
    • 優化算法可用于調整構件的位置和尺寸，以最小化碰撞，確保結構的完整性和可建造性。
    • 碰撞檢測和優化流程有助于提高設計質量，縮短項目協作和審查時間。
• BIM在混凝土結構中的質量控制
  • 混凝土澆筑模擬
    • 基于BIM模型建立澆筑順序、澆筑速率和溫度變化等參數，模擬混凝土的澆筑過程，預測混凝土的充填情況和溫度分布，從而優化澆筑方案，避免澆筑缺陷。
    • 根據模擬結果，生成澆筑時間表、分層澆筑高度和冷卻措施，指導施工現場的澆筑作業，確保混凝土結構的質量。
    • 利用物聯網技術，將現場澆筑數據實時反饋到BIM模型中，動態更新模擬結果，實現澆筑過程的優化控制。
  • 混凝土裂縫分析
    • 將混凝土結構的構件信息、材料性能和荷載情況輸入BIM模型中，利用有限元分析方法，計算混凝土構件在不同荷載作用下的應力分布和變形情況，預測混凝土裂縫的產生和發展。
