鋼結構斜屋面做法圖解鋼結構斜屋面的施工需要結合結構設計、防水處理和美觀要求，以下是關鍵步驟和節點解析：

一、結構骨架搭建

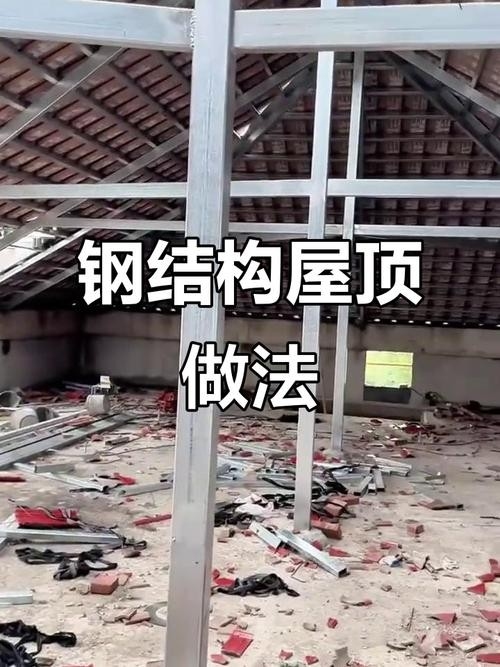

1. 方鋼屋架焊接：按設計坡度焊接方鋼主梁，橫向焊接標條形成網格結構，固定木工板作為基層1。
2. 輕鋼龍骨替代方案：若需曲面造型，可采用38卡式龍骨定制彎曲骨架，或通過輕鋼龍骨石膏板模塊化拼接實現2。
3. 鋼屋架安裝流程：包括測量定位、鋼柱固定、屋架吊裝、檁條安裝等，需滿焊處理并做防銹3。

展開

二、防水與屋面處理

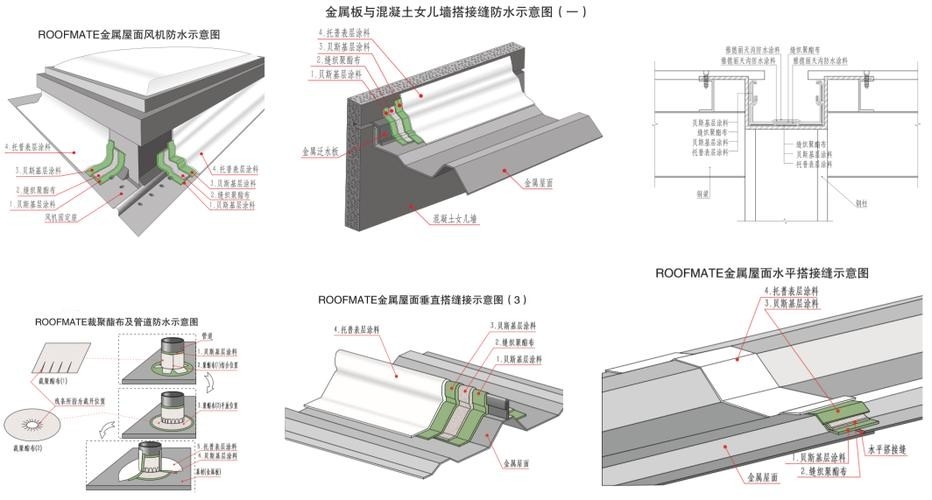

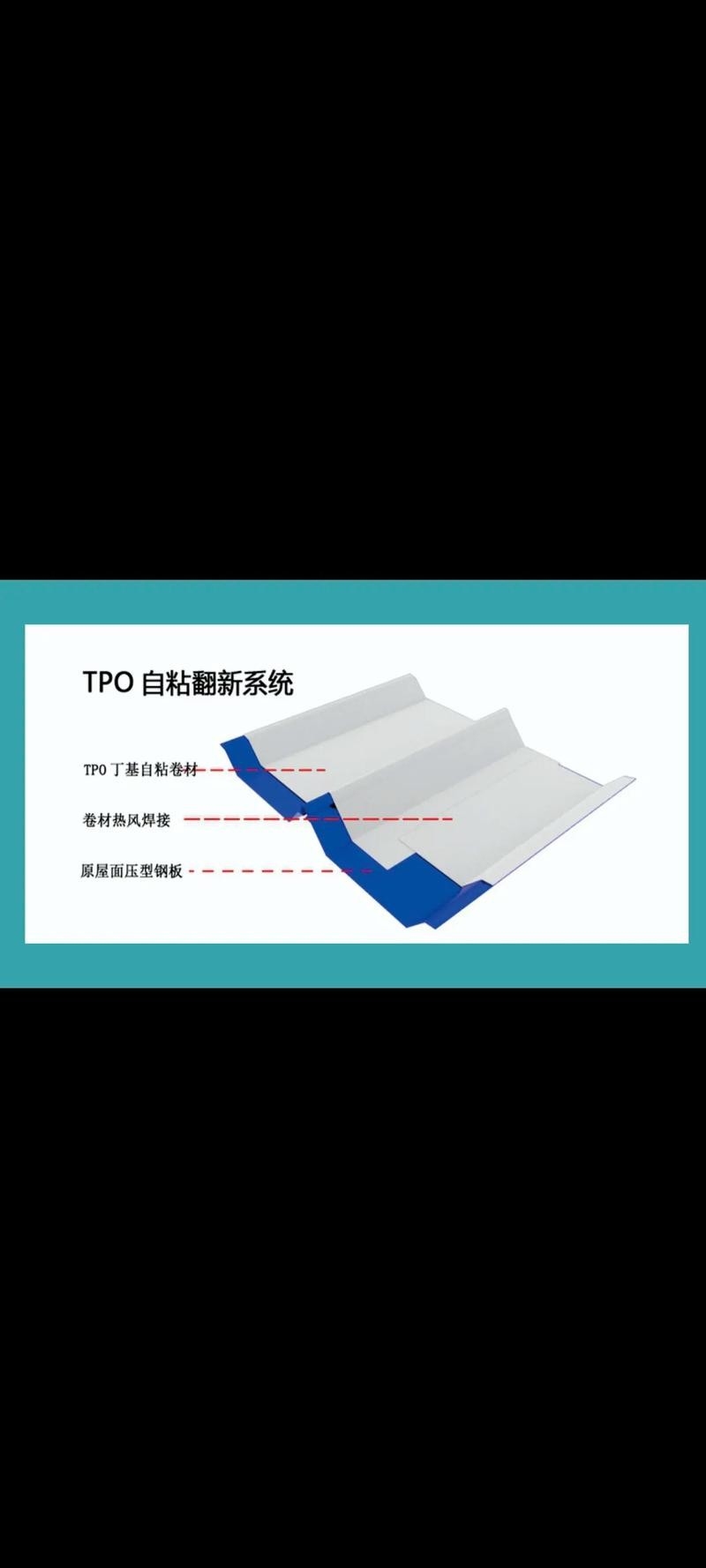

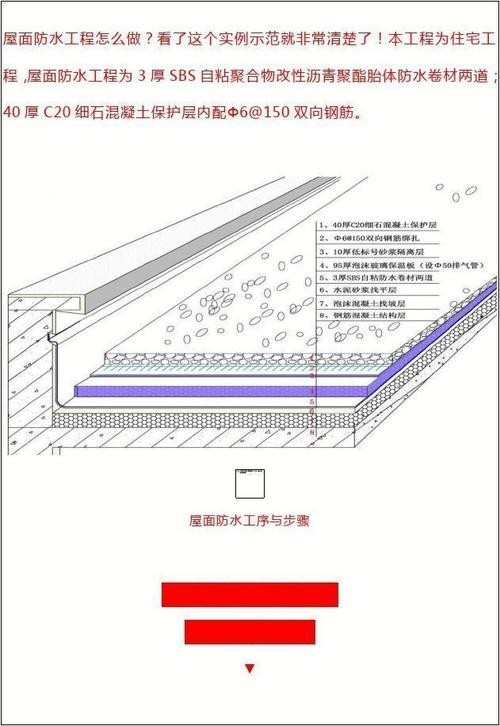

1. 基層防水：木工板或石膏板基層需鋪設防水卷材，重點處理屋脊、檐口等節點14。
2. 金屬瓦安裝：采用螺絲固定金屬瓦，搭接長度≥250mm，采光板需加加強背板固定45。

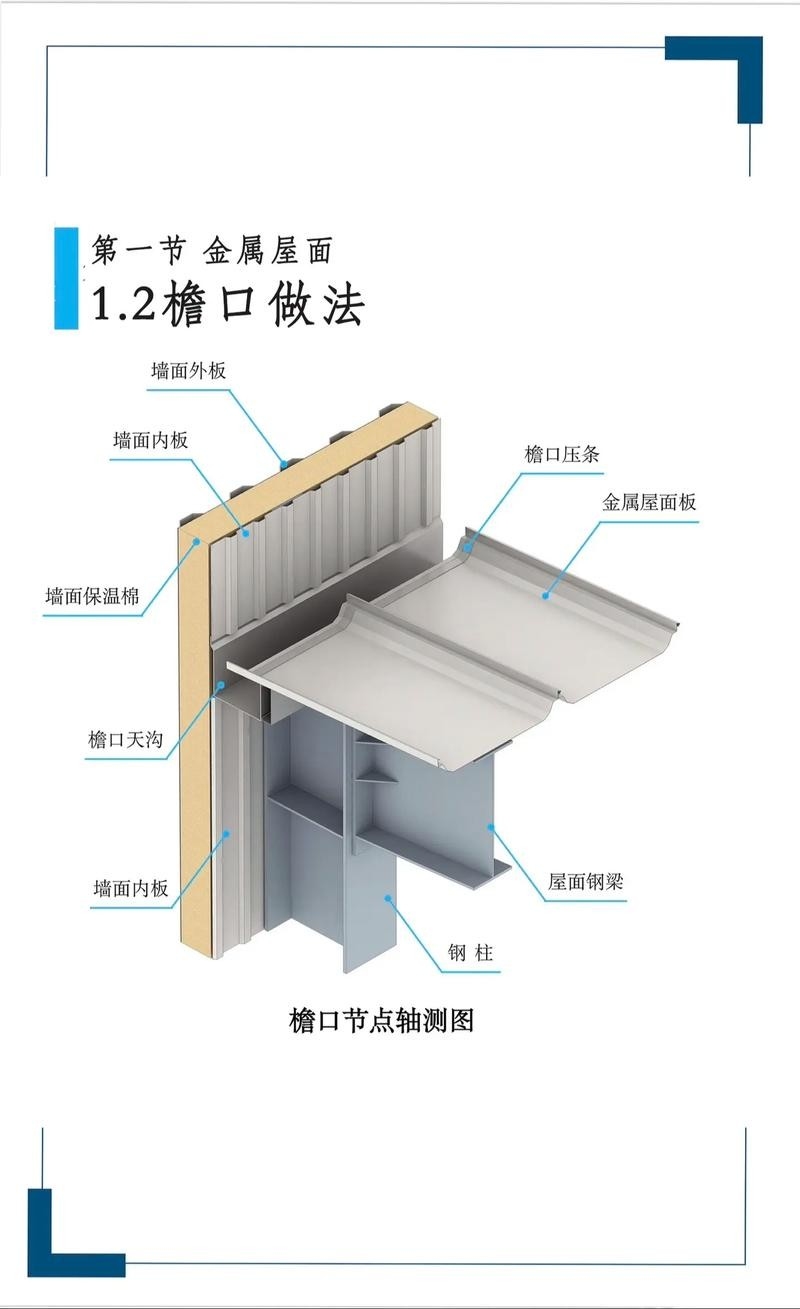

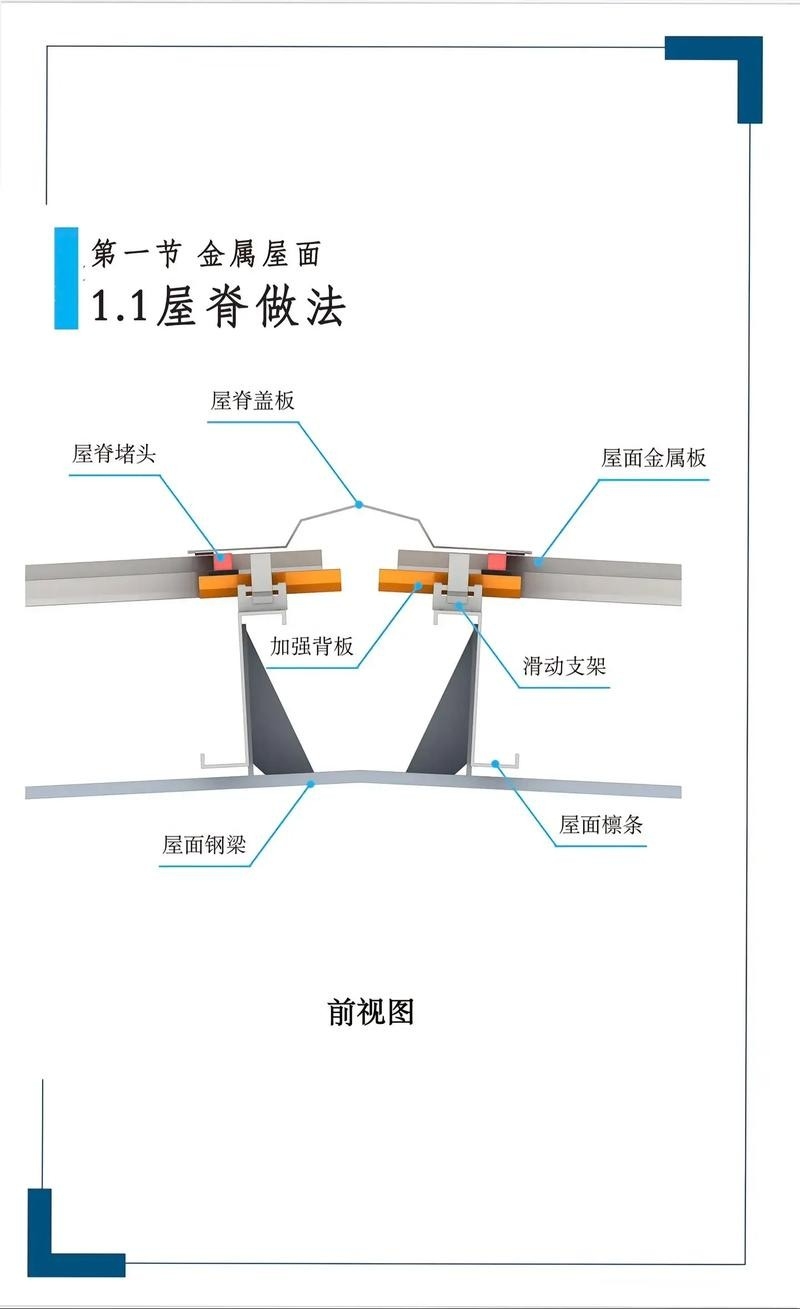

3. 節點防水細節：屋脊蓋板搭接處打膠，檐口設置滴水孔，伸縮縫蓋板需滑動連接4。
