鋼屋架設計計算書》對鋼屋架設計進行了從理論到實踐的全面解析，書中詳細闡述了鋼屋架設計的理論基礎，包括力學原理、鋼材特性等，為設計提供堅實理論支撐，在實踐方面，通過實際案例分析，展示了從屋架形式選擇、桿件內力計算到節點設計等一系列具體步驟和要點，還對設計中的常見問題及解決方法進行了探討，如穩定性問題、抗震設計等，該書內容豐富、系統，不僅有助于讀者深入理解鋼屋架設計的理論知識，更能指導實際工程中的設計工作，

鋼屋架設計的基本流程

鋼屋架的設計通常遵循以下步驟：

1. 確定結構形式：根據建筑功能、跨度、荷載等因素選擇合適的屋架形式（如梯形、三角形、拱形等）。
2. 荷載計算：包括恒載、活載、風載、雪載等。
3. 結構分析：采用力學方法（如靜力平衡、有限元分析）計算內力分布。
4. 構件設計：根據內力計算結果選擇截面尺寸，并進行強度、剛度驗算。
5. 節點設計：確保連接可靠，避免應力集中。
6. 穩定性驗算：防止構件失穩。
7. 施工圖繪制：提供詳細的加工和安裝指導。

荷載計算

1 恒載（Dead Load）

恒載指結構自重及永久性附加荷載，如屋面材料、檁條、保溫層等，計算公式：
[ G_k = \sum (\gamma_i \times A_i) ]
( \gamma_i ) 為材料容重，( A_i ) 為構件面積。

2 活載（Live Load）

活載包括人員、設備等可變荷載，按《建筑結構荷載規范》（GB 50009）取值，一般取 5 kN/m2（不上人屋面）或 0 kN/m2（上人屋面）。

3 雪荷載（Snow Load）

雪荷載按規范公式計算：
[ S_k = \mu_r \times S_0 ]
( \mu_r ) 為屋面積雪分布系數，( S_0 ) 為基本雪壓（根據地區查表）。

4 風荷載（Wind Load）

風荷載計算公式：
[ W_k = \beta_z \times \mu_s \times \mu_z \times W_0 ]
( \beta_z ) 為風振系數，( \mu_s ) 為體型系數，( \mu_z ) 為風壓高度系數，( W_0 ) 為基本風壓。

結構分析與內力計算

鋼屋架通常簡化為平面桁架進行計算，采用 節點法 或 截面法 求解桿件內力。

1 節點法示例

假設某三角形屋架，跨度 18m，高度 3m，計算上弦桿、下弦桿及腹桿的內力。

1. 建立計算簡圖，標注荷載。
2. 利用平衡方程 ( \sum F_x = 0 ), ( \sum F_y = 0 ), ( \sum M = 0 ) 求解支座反力。
3. 逐個節點分析，計算各桿件軸力。

2 有限元分析

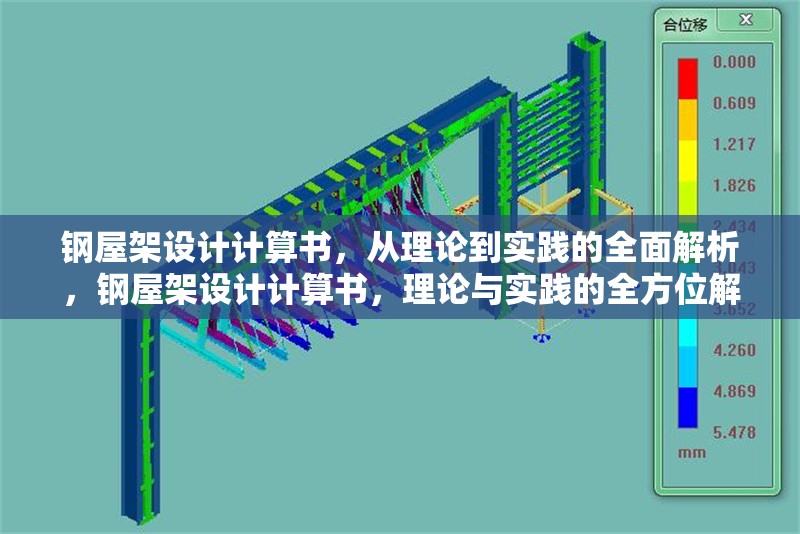

對于復雜屋架，可采用 SAP2000、ANSYS 等軟件進行建模和內力分析，提高計算精度。

構件設計

1 截面選擇

根據軸力 ( N ) 和彎矩 ( M ) 選擇型鋼（如H型鋼、角鋼、圓管等），并驗算強度與剛度。

強度驗算

• 受拉構件：
  [ \sigma = \frac{N}{A_n} \leq f ]
  ( A_n ) 為凈截面面積，( f ) 為鋼材抗拉強度設計值。

• 受壓構件：
  [ \sigma = \frac{N}{\varphi A} \leq f ]
  ( \varphi ) 為穩定系數（根據長細比查表）。

剛度驗算

長細比 ( \lambda = \frac{l_0}{i} \leq [\lambda] )，( l_0 ) 為計算長度，( i ) 為截面回轉半徑。

2 局部穩定性

對于薄壁構件（如冷彎型鋼），需驗算局部屈曲：
[ \frac{t} \leq 15 \sqrt{\frac{235}{f_y}} ]
( b ) 為板件寬度，( t ) 為厚度，( f_y ) 為屈服強度。

節點設計

鋼屋架節點通常采用 焊接 或 螺栓連接，需滿足以下要求：

1. 傳力明確：避免偏心受力。
2. 構造合理：減少應力集中。
3. 便于施工：確保焊接或螺栓安裝空間。

1 焊接節點

• 焊縫強度驗算：
  [ \tau = \frac{N}{h_e l_w} \leq f_t^w ]
  ( h_e ) 為焊縫有效厚度，( l_w ) 為焊縫長度。

2 螺栓連接

• 抗剪承載力：
  [ N_v^b = n_v \frac{\pi d^2}{4} f_v^b ]
  ( n_v ) 為螺栓受剪面數，( d ) 為螺栓直徑。

穩定性驗算

1 整體穩定性

對于壓彎構件，需驗算：
[ \frac{N}{\varphix A} + \frac{\beta{mx} M_x}{\gammax W{1x} (1-0.8 \frac{N}{N_{Ex}})} \leq f ]
( \varphix ) 為軸心受壓穩定系數，( N{Ex} ) 為歐拉臨界力。

2 局部穩定性

加勁肋設置間距需滿足：
[ a \leq 30 t_w \sqrt{\frac{235}{f_y}} ]

施工圖與構造要求

1. 詳圖標注：包括構件尺寸、焊縫符號、螺栓規格等。
2. 防腐防火：涂裝或防火涂料處理。
3. 安裝順序：明確吊裝步驟，避免施工誤差。

案例分析

以某單跨工業廠房（跨度 24m）為例：

1. 荷載組合：恒載 0.8 kN/m2 + 活載 0.5 kN/m2 + 風載 0.45 kN/m2。
2. 采用梯形鋼屋架，上弦桿選用 H200×200×8×12，下弦桿 H250×250×10×16。
3. 節點采用 10.9 級高強螺栓連接。
4. 穩定性驗算滿足規范要求。

常見問題與優化建議

1. 撓度過大：增加截面高度或設置預應力索。
2. 節點開裂：優化焊縫形式，減少應力集中。
3. 經濟性優化：采用變截面設計或高強度鋼材。

鋼屋架設計是一項綜合性工作，需兼顧力學性能、經濟性和施工便利性，通過科學的計算和合理的構造措施，可確保結構安全可靠，本文系統介紹了鋼屋架設計的核心內容，希望能為工程師和設計師提供參考。
