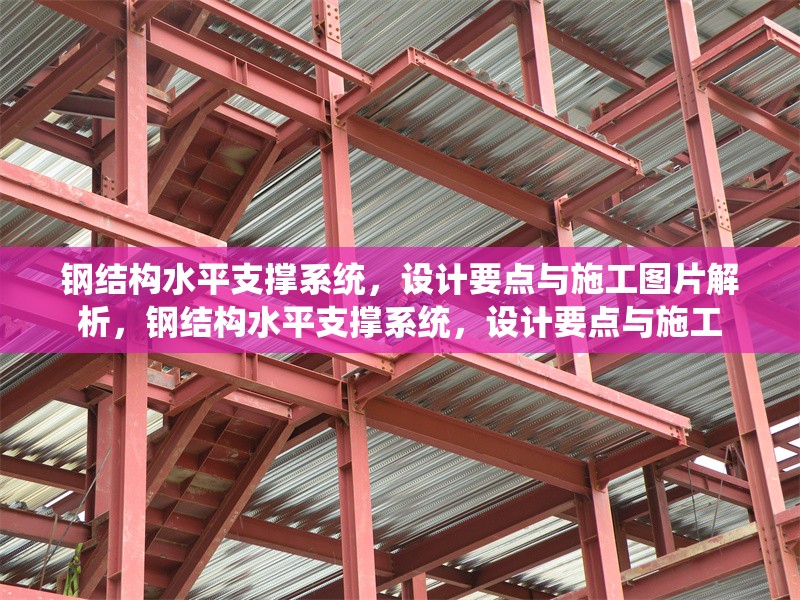

：本文深入探討了鋼結構水平支撐系統的設計要點，并輔以施工圖片進行直觀解析，文章首先概述了水平支撐系統在鋼結構中的重要性，強調其對于確保結構穩定性和安全性的關鍵作用，隨后，詳細闡述了設計過程中的關鍵要素，包括支撐布局、材料選擇、連接方式及荷載計算等，旨在為設計師提供全面的指導，通過一系列施工圖片的展示與分析，本文進一步解釋了各設計要點在實際施工中的應用，使讀者能夠更清晰地理解支撐系統的安裝過程和技術細節，這些圖片不僅展示了支撐結構的搭建步驟，還揭示了施工中的注意事項和常見問題解決方案，本文通過文字與圖片的結合，為鋼結構水平支撐系統的設計、施工及管理人員提供了寶貴的參考和指導，

鋼結構水平支撐的重要性

在現代建筑結構中，鋼結構因其高強度、輕質和施工速度快等優勢被廣泛應用，而水平支撐系統作為鋼結構的重要組成部分，對保證建筑的整體穩定性、抗側力性能和抗震能力起著關鍵作用，本文將深入解析鋼結構水平支撐系統的設計原理、常見形式，并通過大量施工圖片展示其實際應用情況,幫助讀者全面了解這一結構元素的技術要點。

水平支撐系統通常布置在鋼結構的樓層平面或屋頂平面內，通過桁架、交叉支撐等形式將水平力傳遞至豎向抗側力體系（如框架、剪力墻或核心筒），合理設計的水平支撐不僅能有效控制結構在風荷載和地震作用下的側向位移，還能顯著提高結構的整體性和冗余度,是確保建筑安全的重要保障。

鋼結構水平支撐的基本概念與分類

1 水平支撐的定義與功能

鋼結構水平支撐是指在建筑水平面內設置的支撐系統,主要用于：

• 傳遞水平荷載（風荷載、地震作用等）至豎向抗側力構件
• 保證結構在施工和使用階段的整體穩定性
• 控制結構的水平位移和扭轉效應
• 提高結構的剛度和承載能力

2 水平支撐的主要分類

根據布置位置和功能不同,水平支撐可分為以下幾類：

2.1 按布置位置分類

• 樓層水平支撐：設置在樓板平面內，通常與樓板共同工作
• 屋頂水平支撐：設置在屋頂平面內，尤其在大跨度結構中尤為重要
• 中間層水平支撐：在高層建筑中，有時在設備層或避難層設置加強型水平支撐

2.2 按結構形式分類

• 交叉支撐系統：由斜向交叉的鋼桿件組成，形成桁架體系
• 單斜撐系統：僅設置單向斜撐，需配合其他支撐共同工作
• 周邊桁架系統：沿建筑周邊布置的桁架式水平支撐
• 核心支撐系統：集中在核心筒區域布置的水平支撐

2.3 按連接方式分類

• 中心連接型：支撐桿件在中心節點交匯
• 偏心連接型：支撐桿件錯開連接，減少節點復雜性
• 連續型：支撐桿件連續通過多個節點

鋼結構水平支撐的設計要點

1 設計原則與規范要求

水平支撐設計應遵循以下基本原則：

• 傳力路徑明確，能夠有效將水平力傳遞至基礎
• 剛度分布均勻，避免產生過大的扭轉效應
• 節點連接可靠，確保支撐系統能夠充分發揮作用
• 考慮施工可行性，便于現場安裝和調整

我國《鋼結構設計標準》(GB 50017)和《建筑抗震設計規范》(GB 50011)對水平支撐的設計有明確規定,包括：

• 支撐長細比限值
• 承載力計算要求
• 連接節點設計規定
• 抗震構造措施等

2 水平支撐的布置策略

合理的水平支撐布置應考慮以下因素：

2.1 建筑功能需求

• 避免支撐影響建筑使用功能（如門窗洞口、設備管道等）
• 考慮后期可能的改造需求，保持一定靈活性

2.2 結構性能要求

• 沿建筑兩個主軸方向均勻布置
• 盡量形成封閉的支撐環路
• 在剛度突變處加強支撐布置

2.3 經濟性考慮

• 優化支撐截面尺寸，避免過度設計
• 標準化支撐構件，減少加工成本
• 簡化節點構造，降低施工難度

3 常見設計問題與解決方案

支撐布置與建筑功能的沖突

解決方案：

• 采用偏心支撐或耗能支撐，減少支撐數量
• 將支撐整合到墻體或裝飾構件中
• 使用屈曲約束支撐(BRB)等新型支撐系統

支撐節點復雜導致施工困難

解決方案：

• 標準化節點設計，采用工廠預制
• 使用端板連接等簡化連接方式
• 合理設置施工順序，先安裝主要支撐

支撐在罕遇地震下的性能不足

解決方案：

• 采用延性設計理念，允許支撐適度屈服
• 設置多道防線，避免單一支撐失效導致結構倒塌
• 進行彈塑性時程分析，驗證支撐性能

鋼結構水平支撐的施工技術與圖片解析

1 施工工藝流程

典型的水平支撐施工流程包括：

1. 測量放線：確定支撐位置和高程
2. 預埋件安裝：設置支撐連接的基礎
3. 支撐構件吊裝：分段或整體吊裝支撐桿件
4. 臨時固定：使用臨時支撐或夾具固定位置
5. 校正調整：確保支撐位置和角度準確
6. 最終連接：焊接或高強螺栓連接
7. 防腐防火處理：按設計要求進行表面處理

2 關鍵施工技術要點

2.1 精度控制

• 采用全站儀等高精度測量設備
• 設置明確的控制基準點和檢查點
• 考慮溫度變形對測量結果的影響

2.2 吊裝技術

• 根據支撐重量和尺寸選擇合適的吊裝設備
• 設置合理的吊點和吊裝順序
• 采取臨時加固措施防止吊裝變形

2.3 連接技術

• 焊接：控制焊接順序和工藝參數，減少焊接變形
• 螺栓連接：確保摩擦面處理質量，按規范要求施擰

3 施工常見問題與處理措施

支撐安裝偏差過大

處理措施：

• 偏差較小時可通過連接板調整
• 偏差較大時需切割修正或更換構件
• 加強過程檢查，及時發現并糾正偏差

支撐與其他專業沖突

處理措施：

• 施工前進行綜合管線排布(BIM協調)
• 設置合理的施工順序，避免交叉作業
• 預留必要的安裝和檢修空間

支撐防腐防火涂層損壞

處理措施：

• 吊裝時使用軟質保護墊
• 修補損壞區域至設計要求
• 加強成品保護意識和管理

鋼結構水平支撐的工程實例分析

1 高層辦公樓水平支撐系統

某150米高辦公樓采用鋼框架-支撐結構體系，在每層樓面設置X形交叉水平支撐，與核心筒共同抵抗水平荷載，支撐采用H型鋼截面，通過高強螺栓與框架梁柱連接，施工中采用單元式吊裝，每個支撐單元在工廠預制完成，現場整體吊裝就位,大大提高了施工效率。

2 大跨度體育館水平支撐系統

某體育場館屋蓋跨度達120米，采用雙向正交桁架結構，在上下弦平面內設置密集的水平支撐系統，形成穩定的空間受力體系，支撐采用圓鋼管截面，節點為相貫焊接，既滿足了受力要求,又獲得了良好的建筑視覺效果。

3 工業廠房水平支撐系統

某重型工業廠房跨度36米，吊車起重量達50噸，在屋蓋平面設置多道水平支撐，采用角鋼交叉支撐形式，有效控制了結構在吊車運行時的振動和變形，支撐節點采用節點板連接,便于現場調整和安裝。

鋼結構水平支撐的創新與發展

1 新型支撐材料的應用

• 高強度鋼材：減少支撐截面尺寸，增加使用空間
• 復合材料支撐：具有輕質、耐腐蝕等優點
• 形狀記憶合金支撐：具有自復位能力，提高抗震性能

2 智能化施工技術

• 三維激光掃描：精確控制支撐安裝位置
• BIM技術：優化支撐布置和節點設計
• 機器人焊接：提高支撐連接質量和效率

3 可持續設計理念

• 可拆卸支撐系統：便于建筑功能變更和材料回收
• 綠色防腐技術：減少支撐維護的環境影響
• 能效優化設計：將支撐系統與建筑節能相結合

鋼結構水平支撐的未來展望

隨著建筑技術的不斷發展和工程需求的日益多樣化，鋼結構水平支撐系統將繼續創新演進，數字化設計、智能制造和智能化施工將為支撐系統帶來更高的精度和效率；新材料和新工藝的應用將拓展支撐系統的性能邊界；可持續設計理念將推動支撐系統向更環保、更經濟的方向發展。

作為結構工程師和施工人員，我們需要不斷學習和掌握這些新技術、新方法，在設計施工中綜合考慮結構性能、建筑功能和經濟效益，創造出既安全可靠又經濟合理的水平支撐解決方案，希望通過本文的系統介紹和圖片解析，能夠幫助讀者更全面地理解鋼結構水平支撐系統的技術要點,在實際工程中做出更科學的設計和施工決策。
